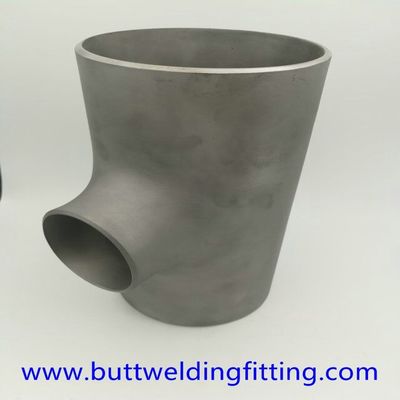

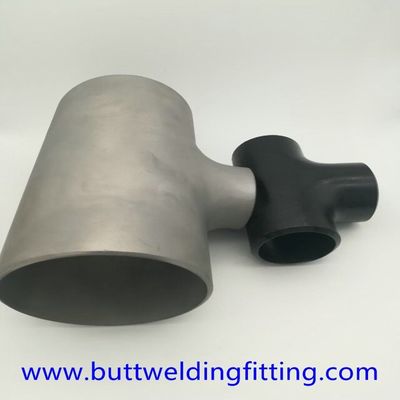

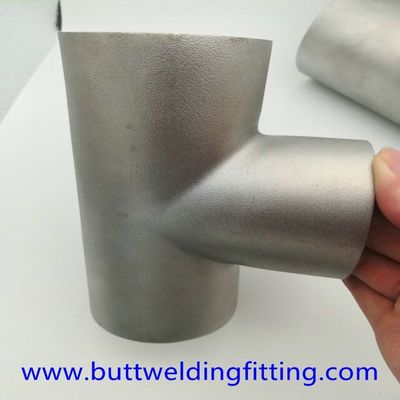

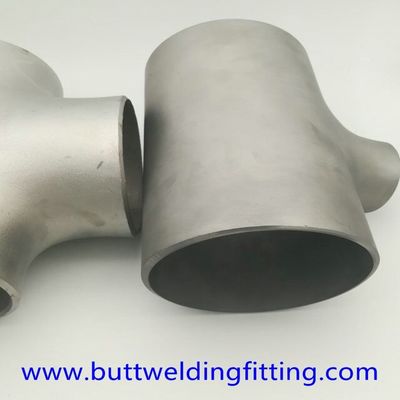

Edelstahl-tee: | ASTM A234 GR WPB | Rohr-Fitting: | T-Stück |
---|---|---|---|
T-Stück: | T-Stück (C) T-Stück (R) | ||
Markieren: | Edelstahl-Rohr-T-Stück,Kolben-Schweißungs-T-Stück |
Edelstahl-T-Stück ASTM A234 GR WPB, ST37.2, ST35.8DIN 1,4301, 1,4306, 1,4401, 1,4571
Brife-Einleitung:
1. Produkt-Einzelteil-Nr.: Stahl 005fittings-Cosco
2. Größe: NPS 1/2“ - 120" (DN15-3000)
3. Vielzahl: SCH5S/10S, Reduzierert-stück 0/160, STD/XS/XXS, SGP des Edelstahls SMLS des Fittings-SCH20/40/8
4. Material:
Kohlenstoffstahl: ASTM A234 GR WPB, ST37.2, ST35.8…
Legierter Stahl: A234 WP5/WP9/WP11/WP22/WP91, A420 WPL6, A860 WHPY 42/52/60/65/70/80…
Edelstahl: A403 WP304/TP304, WP304L/TP304L, WP316/TP316, WP316L/TP316L, WP321/TP321, WP310/TP310…
5. Standard: ANSI B16.9/ANSI B16.28/MSS SP43/MSS P75/JIS2311/JIS 2312/JIS2313/DIN2615/GB-12459/GB-T13401, Gost17376, können wir entsprechend Zeichnung durch Kunden auch produzieren.
Oberflächenbehandlung:
Kohlenstoffstahl: Schuss gesprengt, schwarze Malerei, rostfreies Öl, transparentes Öl, Feuerverzinken galvanisierend
Einleitung
Markenname: | TOBO |
Modellnummer: | ASTM A815 UNS S31803/S32205/S32750/S32760 |
Bescheinigung: | SGS/BV/ABS/LR/TUV/DNV/BIS/API/PED |
Ursprungsort: | China |
Spezifikation
Norminal-Rohr-Größe | Außendurchmesser an der Schrägfläche | Mitte zum Ende | ||||
DN | D1 | D2 | C | M | ||
Reihe A | Reihe B | Reihe A | Reihe B | |||
20×20×15 | 26,9 | 25 | 21,3 | 18 | 29 | 29 |
25×25×20 | 33,7 | 32 | 26,9 | 25 | 38 | 38 |
25×25×15 | 33,7 | 32 | 21,3 | 18 | 38 | 38 |
32×32×25 | 42,4 | 38 | 33,7 | 32 | 48 | 48 |
32×32×20 | 42,4 | 38 | 26,9 | 25 | 48 | 48 |
32×32×15 | 42,4 | 38 | 21,3 | 18 | 48 | 48 |
40×40×32 | 48,3 | 45 | 42,4 | 38 | 57 | 57 |
40×40×25 | 48,3 | 45 | 33,7 | 32 | 57 | 57 |
40×40×20 | 48,3 | 45 | 26,9 | 25 | 57 | 57 |
40×40×15 | 48,3 | 45 | 21,3 | 18 | 57 | 57 |
50×50×40 | 60,3 | 57 | 48,3 | 45 | 64 | 60 |
50×50×32 | 60,3 | 57 | 42,4 | 38 | 64 | 57 |
50×50×25 | 60,3 | 57 | 33,7 | 32 | 64 | 51 |
50×50×20 | 60,3 | 57 | 26,9 | 25 | 64 | 44 |
65×65×50 | 76.1(73) | 76 | 60,3 | 57 | 76 | 70 |
65×65×40 | 76.1(73) | 76 | 48,3 | 45 | 76 | 67 |
65×65×32 | 76.1(73) | 76 | 42,4 | 38 | 76 | 64 |
65×65×25 | 76.1(73) | 76 | 33,7 | 32 | 76 | 57 |
80×80×65 | 88,9 | 89 | 76.1(73) | 76 | 86 | 83 |
80×80×50 | 88,9 | 89 | 60,3 | 57 | 86 | 76 |
80×80×40 | 88,9 | 89 | 48,3 | 45 | 86 | 73 |
80×80×32 | 88,9 | 89 | 42,4 | 38 | 86 | 70 |
90×90×80 | 101,6 | -- | 88,9 | -- | 95 | 92 |
90×90×65 | 101,6 | -- | 76.1(73) | -- | 95 | 89 |
90×90×50 | 101,6 | -- | 60,3 | -- | 95 | 83 |
90×90×40 | 101,6 | -- | 48,3 | -- | 95 | 79 |
100×100×90 | 114,3 | -- | 101,6 | -- | 105 | 102 |
100×100×80 | 114,3 | 108 | 88,9 | 89 | 105 | 98 |
100×100×65 | 114,3 | 108 | 76.1(73) | 76 | 105 | 95 |
100×100×50 | 114,3 | 108 | 60,3 | 57 | 105 | 89 |
100×100×40 | 114,3 | 108 | 48,3 | 45 | 105 | 86 |
125×125×100 | 139,7 | 133 | 114,3 | 108 | 124 | 117 |
125×125×90 | 139,7 | -- | 101,6 | -- | 124 | 114 |
125×125×80 | 139,7 | 133 | 88,9 | 89 | 124 | 111 |
125×125×65 | 139,7 | 133 | 76.1(73) | 76 | 124 | 108 |
125×125×50 | 139,7 | 133 | 60,3 | 57 | 124 | 105 |
150×150×125 | 168,3 | 159 | 139,7 | 133 | 143 | 137 |
150×150×100 | 168,3 | 159 | 114,3 | 108 | 143 | 130 |
150×150×90 | 168,3 | -- | 101,6 | -- | 143 | 127 |
150×150×80 | 168,3 | 159 | 88,9 | 89 | 143 | 124 |
150×150×65 | 168,3 | 159 | 76.1(73) | 76 | 143 | 121 |
200×200×150 | 219,1 | 219 | 168,3 | 159 | 178 | 168 |
200×200×125 | 219,1 | 219 | 139,7 | 133 | 178 | 162 |
200×200×100 | 219,1 | 219 | 114,3 | 108 | 178 | 156 |
200×200×90 | 219,1 | -- | 101,6 | -- | 178 | 152 |
250×250×200 | 273 | 273 | 219,1 | 219 | 216 | 203 |
250×250×150 | 273 | 273 | 168,3 | 159 | 216 | 194 |
250×250×125 | 273 | 273 | 139,1 | 133 | 216 | 191 |
250×250×100 | 273 | 273 | 114,3 | 108 | 216 | 184 |
300×300×250 | 323,9 | 325 | 273 | 273 | 254 | 241 |
300×300×200 | 323,9 | 325 | 219,1 | 219 | 254 | 229 |
300×300×150 | 323,9 | 325 | 168,3 | 159 | 254 | 219 |
300×300×125 | 323,9 | 325 | 139,7 | 133 | 254 | 216 |
350×350×300 | 355,6 | 377 | 323 | 325 | 279 | 270 |
350×350×250 | 355,6 | 377 | 273 | 273 | 279 | 257 |
350×350×200 | 355,6 | 377 | 219,1 | 219 | 279 | 248 |
350×350×150 | 255,6 | 377 | 168,3 | 159 | 279 | 238 |
400×400×350 | 406,4 | 426 | 355,6 | 377 | 305 | 305 |
