C71500 Kupfer-Nickel "70/30" (CDA 715)
ASTM B151, ASTM B466, ASTM B111, ASTM B171, ASME SB466, ASME SB111, ASME SB151, ASME SB171, DIN 2.0872, BS 2871 CN102, EN CW352H, MIL-C-1726F, MIL-C-24679, MIL-T- 16420K
Kupfer-Nickel 70 30 Wärmeleitfähigkeitbeträgt 29 W/(m·K).Die Bruchdehnung von Kupfernickel (gewalztes H04 für Flachprodukte/hartgezogenes H80 für Rohre) beträgt 11,00 % und die Bruchdehnung (geglüht) beträgt 40 %.Die Dichte von 70/30 Kupfer-Nickel hat 0,323 lb/in³ (8,94 g/cm3).Kupfernickel 70/30enthält 70 % Kupfer und 30 % Nickel.Es enthält auch eine kleine Menge Mangan und Eisen, was es widerstandsfähiger gegen Erosion und Korrosion macht.Die Beständigkeit von 70/30 CuNi hat sich in verschmutztem Meerwasser und in Wasser mit hoher Geschwindigkeit (bis zu 4,5 m/s) als viel besser erwiesen.Verwandte Spezifikationen von 70/30 sind C71500, DEF STAN 02-879 Anhang B, BS2874, CuNi30Mn1Fe, CN107, NES780, DGS320, C71520, EN 12164, CW354H, ASTM B151, DEF STAN 02-780 und 2.0882.
Cu-Ni 70/30 hat eine Querkontraktionszahl von 0,325.Die beliebtesten Spezifikationen von 70/30 sind die Bezeichnungen C71500 und CN107.70/30-Kupfer-Nickel wird in Salzwasserrohrleitungen und -armaturen, Kühlschrank- und Kondensatorkomponenten, Schweißdrähten und Kesselteilen, Salzwasserflanschen, Wärmetauschern und Kühlanlagen, Schweißunterlegringen usw. verwendet.Kupfer-Nickel 70/30 Preiskann leicht ermittelt werden, indem Sie online gehen und danach suchen.Kupfernickel hat eine Zugfestigkeit von 359 MPa (52000 psi).Der Schermodul von Kupfernickel beträgt 57,2 GPa (8300 ksi).CuNi ist die Summenformel von Kupfer-Nickel.Kupfer-Nickel 70/30kann leicht geschweißt, gefertigt und kaltverformt werden, ohne die Verwendung von speziellen Materialien.
Hauptmerkmale von 70/30
- Ausgezeichnete Korrosions- und Lochfraßbeständigkeit in Meeresumgebungen
- Gute Festigkeit und Zähigkeit
- Resistenz gegen Biofouling
- Gut schweißbar und konfektionierbar
Anwendungen von 70/30

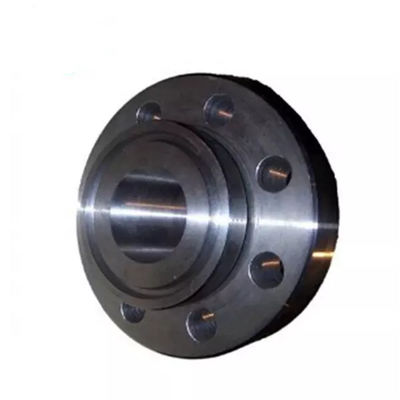

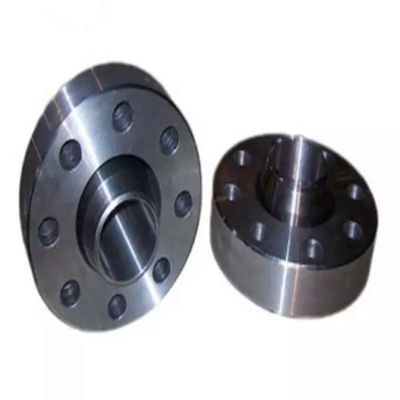

Offshore & Marine |Salzwasserflansche, Salzwasserleitungen und Rohrfittings, Ventilkörper, Meerwassereinlässe, Rohrfittings, Wasserkästen, Propellerhülsen, Pumpenkörper und -teile
Chemische Verarbeitung |Wärmetauscher und Kühlanlagen, Verdampferrohre, Destillierrohre, Kühl- und Kondensatorkomponenten
Andere |Schweißrückenringe, flexible Metallschläuche, Schweißdraht und Kesselteile
Typische Anwendungen für CDA 715 Kupfer-Nickel „70/30“:
INDUSTRIE: Pumpenlaufräder, Wärmetauscherrohre, Verdampferrohre, Destillierrohre, Kondensatorplatten, Kühlschränke, Prozessausrüstung, Kondensatorkomponenten, Ferrulen, Schweißringe, flexible Metallschläuche, Schweißdraht, Kesselteile, Kondensatoren, Propellerhülsen, Wärmetauscherkomponenten
MARINE: Salzwasserflansche, Salzwasserleitungen, Ventilkörper, Meerwasserservice, Fittings, Meerwasserkondensatoren, Salzwasserrohrfittings, Wasserkästen – Salzwasseranwendungen, Pumpenkörper und Innenteile – Meerwasser
Kupfer-Nickel 70/30 Thermische Eigenschaften
Behandlung | Minimum* | Maximal* | |||
---|---|---|---|---|---|
* Die Temperatur wird in Fahrenheit gemessen. | |||||
Glühen | 1200 | 1500 | |||
Heiße Behandlung | 1700 | 1900 |
Kupfer-Nickel 70/30 Chemische Zusammensetzung
Element | ||||||
---|---|---|---|---|---|---|
Cu(1,2) | Pb | Zn | Fe | Ni(3) | Mn | |
(1) Cu + Summe der benannten Elemente 99,5 % min. (2) Cu-Wert beinhaltet Ag. (3) Ni-Wert beinhaltet Co. |
Kupfernickel 70/30 Physikalische Eigenschaften
Schmelzpunkt – Liquidus°F | 2260 |
---|---|
Schmelzpunkt – Solidus°F | 2140 |
Dichtelb/cu in. bei 68°F | 0,323 |
Spezifisches Gewicht | 8,94 |
Elektrische Leitfähigkeit % IACS bei 68 °F | 4.6 |
Thermische Leitfähigkeit Btu/ sq ft/ ft hr/ °F bei 68 °F | 17 |
Wärmeausdehnungskoeffizient 68-57210⁻⁶ pro °F (68 – 572 °F) | 9 |
Spezifische WärmekapazitätBtu/lb/°F bei 68°F | 0,09 |
Elastizitätsmodul in Tensionksi | 22000 |
Steifigkeitsmodulksi | 8300 |
Kupfer Nickel 70/30 Mechanische Eigenschaften*
Bilden | Temperament | Temperament-Code | Zugfestigkeit (ksi) |
YS-0,5 % ext (ksi) |
Verlängerung (%) |
Rockwell B-Skala | Rockwell F-Skala | Abschnittsgröße (in) |
Kalte Arbeit (%) |
---|---|---|---|---|---|---|---|---|---|
Flache Produkte | Als warmgewalzt | M20 | 55 Typ | 20 Typ | 45 Typ | 35 Typ | 1 | ||
Stange | 1/2 Schwer | H02 | 75 Typ | 70 Typ | 15 Typ | 80 Typ | 1 | 20 | |
Rohr | Nennkorngröße 0,025 mm | OS025 | 60 Typ | 25 Typ | 45 Typ | 45 Typ | 80 Typ | ||
Nennkorngröße 0,035 mm | OS035 | 54 Typ | 45 Typ | 36 Typ | 77 Typ | ||||
* Gemessen bei Raumtemperatur, 20 °C (68 °F). |
Übliche Herstellungsverfahren von Cu-Ni 70/30
- Formen und Biegen
- Schweißen
CUNI 70/30 Herstellungseigenschaften
Technik | Eignung |
---|---|
Löten | Exzellent |
Löten | Exzellent |
Autogenes Schweißen | Gut |
Schutzgasschweißen | Exzellent |
Beschichtetes Metall-Lichtbogenschweißen | Exzellent |
Punktschweißung | Exzellent |
Nahtschweißung | Exzellent |
Stumpfschweißung | Exzellent |
Fähigkeit zur Kaltumformung | Gut |
Warmumformbarkeit | Gut |
Bearbeitbarkeitsbewertung | 20 |
Cupro Nickel 70/30 Anwendbare Spezifikationen
Bilden | Spezifisches Unterformular | Anwendung | System | Standard |
---|---|---|---|---|
Bar | ASTM | B122/B122M | ||
ASTM | B151/B151M | |||
MILITÄR | MIL-C-15726 | |||
SAE | J461 | |||
SAE | J463 | |||
Schrauben | ASTM | F468 | ||
Kondensator- und Wärmetauscherrohr mit integrierten Rippen | Geschweißt | ASTM | B956/B956M | |
Elektrode | Schweißen | AWS | A5.6 | |
Schweißen | MILITÄR | MIL-E-22200/4 | ||
Schmiedestücke | ||||
Nüsse | ASTM | F467 | ||
Rohr | Nahtlos | WIE ICH | SB466 | |
Nahtlos | ASTM | B466/B466M | ||
Geschweißt | ASTM | B467 | ||
Teller | Kondensatorrohr | WIE ICH | SB171 | |
ASTM | B122/B122M | |||
Kondensatorrohr | ASTM | B171/B171M | ||
Gekleidet | ASTM | B432 | ||
MILITÄR | MIL-C-15726 | |||
Kondensatorrohr | SAE | J461 | ||
SAE | J461 | |||
SAE | J463 | |||
Kondensatorrohr | SAE | J463 | ||
Stange | ASTM | B151/B151M | ||
MILITÄR | MIL-C-15726 | |||
Schrauben | ASTM | F468 | ||
Blech | ASTM | B122/B122M | ||
MILITÄR | MIL-C-15726 | |||
SAE | J461 | |||
SAE | J463 | |||
Streifen | ASTM | B122/B122M | ||
MILITÄR | MIL-C-15726 | |||
SAE | J461 | |||
SAE | J463 | |||
Nieten | ASTM | F468 | ||
Rohr | Geschweißt | |||
Kondensatorrohr | WIE ICH | SB111 | ||
Finnisch | WIE ICH | SB359 | ||
U-Biegung | WIE ICH | SB395 | ||
Nahtlos | WIE ICH | SB466 | ||
Geschweißt | WIE ICH | SB543 | ||
Kondensatorrohr | ASTM | B111/B111M | ||
Finnisch | ASTM | B359/B359M | ||
U-Biegung | ASTM | B395/B395M | ||
Nahtlos | ASTM | B466/B466M | ||
Geschweißt | ASTM | B543/B543M | ||
Kondensatorrohr | ASTM | B552 | ||
Kondensatorrohr | MILITÄR | MIL-T-15005 | ||
Nahtlos | MILITÄR | MIL-T-16420 | ||
Finnisch | MILITÄR | MIL-T-22214 | ||
Kondensatorrohr | SAE | J461 | ||
Kondensatorrohr | SAE | J463 | ||
Kabel | MILITÄR | MIL-C-15726 |
Kupfer-Nickel 70/30 Eigenschaften
Mindest (%) | 0,40 | 29.0 | ||||
---|---|---|---|---|---|---|
Maximal (%) | Rem | 0,05 | 1.0 | 1.0 | 33.0 |
1.0
|
