Herkunftsort: | China |
---|---|
Markenname: | TOBO |
Zertifizierung: | SGS/BV/ABS/LR/TUV/DNV/BIS/API/PED |
Modellnummer: | ASTM 304/316L |
Min Bestellmenge: | 1PC |
Preis: | negotiation |
Verpackung Informationen: | PLY-WOODEN FALL ODER PALETTE |
Lieferzeit: | 15 Arbeitstage |
Zahlungsbedingungen: | T/T, D/P, D/A, Western Union |
Versorgungsmaterial-Fähigkeit: | 9800000PCS pro Monat |
Produkt-Name: | Edelstahl-Ellbogen | Standard: | ANSI/ASME, en, LÄRM, JIS, GOST etc. |
---|---|---|---|
Art: | Ellbogen, T-Stück, Reduzierer, Kappe, Flansch, Rohr | Technologie: | Geschmiedet |
Od:: | 60.30-610.00mm | Oberflächenbehandlung:: | Strahlen, Sand-Rollen, Strahlen |
Herstellungsverfahren:: | heiß geschoben | ||
Markieren: | Edelstahl-90-Grad-Winkel,Kolben-Schweißens-Ellbogen |

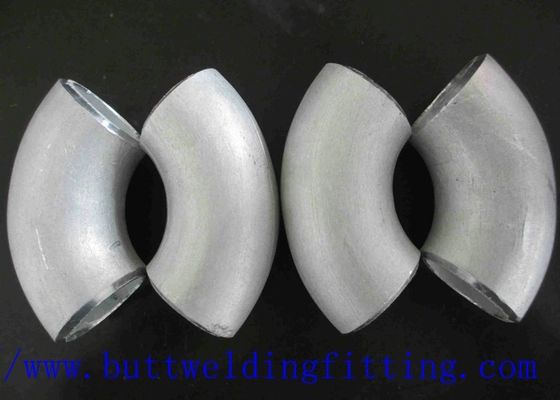

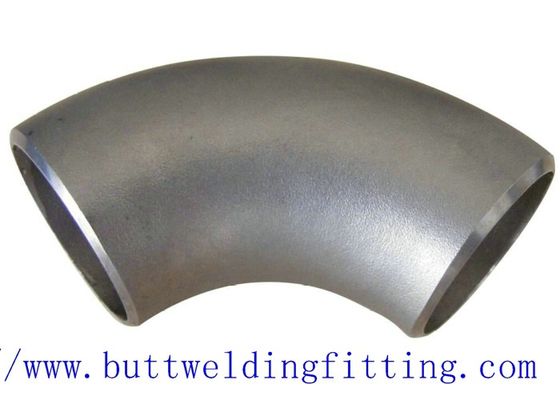

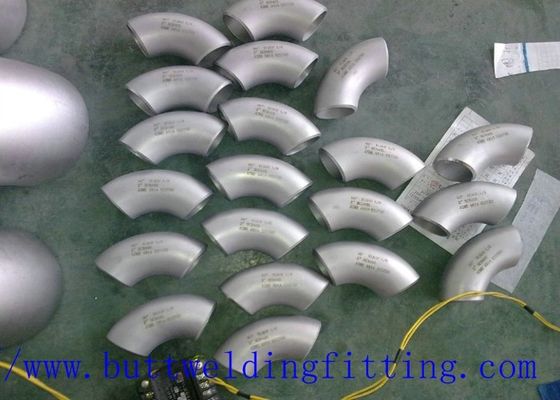

Spiegel der Edelstahl-304/316L Rohrbogen-90Degree LR beendete
45 Grad | 90 Grad | 180 Grad |
ein Vergleich die Stärke unseres Messgeräts 8 schmiedete die rostfreien Ellbögen, die mit dem durchschnittlichen Rohr des Messgeräts 304 des Auspuffkrümmermaterials 16 verglichen wurden

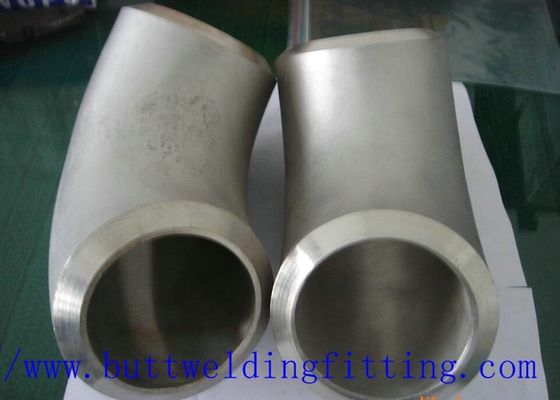

Querschnitt Rohr, das bereinigt wurde, um die genaue Innenseite der Schweißung zu zeigen und nullmöglichkeit des Knackens
Größe:
Nahtloser Ellbogen: 1/2 " ~24" DN15~DN600
Schweißender Ellbogen: 6" ~72" DN150~DN1800
Wandstärke:
sch10, sch20, sch30, Geschlechtskrankheit, sch40, sch60, xs, sch80, sch100, sch120, sch140, sch160, xxs, sch5s, sch20s, sch40s, sch80s
Maximale Wandstärke: 200mm
Materialien
SS304, SS316L
Finishment:
saure saubere, Linie Politur, Hochglanzpolitur, strahlen sand.
Standards
GB/T12459-2005 GB/T13401-2005 GB/T10752-2005 /T3408-1996 versendend und behandelnd, das /T3409-1996 versendet und behandelt
SY/T0609-2006 SY/T0518-2002 SY/T0510-1998
DL/T695-1999 GD2000 GD87-1101
HG/T21635-1987 HG/T21631-1990
ASME B16.9-2007 ASME B16.25-2007
SP 43-2008 MSS SP-75-2008 MSS
CSA Z245.11-05-2005
EN10253-1-1999 EN10253-2-2007 EN10253-3-2008 EN10253-4-2008
DIN2605-1-1992 DIN2605-2-1995
BS1640-1-1962 BS1640-2-1962 BS1640-3-1968 BS1640-4-1968 BS1965-1-1963
GOST17375-2001
AFNOR N-DÜNGUNG A 49-289-1990 AFNOR N-DÜNGUNG A 49-170-1-1999 AFNOR N-DÜNGUNG A 49-170-2-2009 AFNOR N-DÜNGUNG A 49-170-3-2009 AFNOR N-DÜNGUNG A 49-170-4-2009 ISO3419-1981 ISO5251-1981
JIS B2311-2009 JIS B2312-2009 JIS B2313-2009
Industrielle Prozesse
Verbiegen, drückend zusammen und drücken, Schmieden und bearbeiten und mehr maschinell
Industrien gedient
Unsere Rohrbogen sind in vielen Industrien, wie Stromerzeugung, Erdöl, Erdgas, Chemikalien, Schiffbau, Heizung, Papierherstellung, Metallurgie und so weiter weitverbreitet.
NPS | O.D. D | 90 Grad Langer Radius Mitte-zu-Ende | 45 Grad Langer Radius Mitte-zu-Ende B | 90 Grad 3D Mitte-zu-Ende | 45 Grad 3D Mitte-zu-Ende B |
1/2 | 21,3 | 38 | 16 | - | - |
3/4 | 26,7 | 38 | 19 | 57 | 24 |
1 | 33,4 | 38 | 22 | 76 | 31 |
1 ¼ | 42,2 | 48 | 25 | 95 | 39 |
1 ½ | 48,3 | 57 | 29 | 114 | 47 |
2 | 60,3 | 76 | 35 | 152 | 63 |
½ 2 | 73 | 95 | 44 | 190 | 79 |
3 | 88,9 | 114 | 51 | 229 | 95 |
½ 3 | 101,6 | 133 | 57 | 267 | 111 |
4 | 114,3 | 152 | 64 | 305 | 127 |
5 | 141,3 | 190 | 79 | 381 | 157 |
6 | 168,3 | 229 | 95 | 457 | 189 |
8 | 219,1 | 305 | 127 | 610 | 252 |
10 | 273 | 381 | 159 | 762 | 316 |
12 | 323,8 | 457 | 190 | 914 | 378 |
14 | 355,6 | 533 | 222 | 1067 | 441 |
16 | 406,4 | 610 | 254 | 1219 | 505 |
18 | 457 | 686 | 286 | 1372 | 568 |
20 | 508 | 762 | 318 | 1524 | 632 |
22 | 559 | 838 | 343 | 1676 | 694 |
24 | 610 | 914 | 381 | 1829 | 757 |
26 | 660 | 991 | 406 | 1981 | 821 |
28 | 711 | 1067 | 438 | 2134 | 883 |
30 | 762 | 1143 | 470 | 2286 | 964 |
32 | 813 | 1219 | 502 | 2438 | 1010 |
34 | 864 | 1295 | 533 | 2591 | 1073 |
36 | 914 | 1372 | 565 | 2743 | 1135 |
38 | 965 | 1448 | 600 | 2896 | 1200 |
40 | 1016 | 1524 | 632 | 3048 | 1264 |
42 | 1067 | 1600 | 660 | 3200 | 1326 |
44 | 1118 | 1676 | 695 | 3353 | 1389 |
46 | 1168 | 1753 | 727 | 3505 | 1453 |
48 | 1219 | 1829 | 759 | 3658 | 1516 |
MASStoleranzen - ELLBÖGEN | |||||||
Für alle Installationen | Ellbögen 90/45 Grad | Rückkehr 180° | |||||
Nominale Rohr-Größe (NPS) | Außerhalb Ø an der Schrägfläche | Innerhalb Ø am Ende | Wandstärke t / T1 | Mitte, zum schwaches zu beenden. A-B-C-M | Mitte, zum schwaches zu zentrieren. O | Zurück zu dem Gesicht schwach. K | Align- bedeutete von den Enden U |
1/2 ein 2 1/2 | 1 | 0,8 | Nicht | 2 | 7 | 7 | 1 |
3 ein 3 1/2 | 1 | 1,6 | kleiner | 2 | 7 | 7 | 1 |
4 | +2 -1 | 1,6 | als | 2 | 7 | 7 | 1 |
5 a 6 | +3 -1 | 1,6 | 87,50% | 2 | 7 | 7 | 1 |
8 | 2 | 1,6 | von nominalem | 2 | 7 | 7 | 1 |
10 | +4 -3 | 3,2 | tickness | 2 | 7 | 7 | 2 |
12 a 18 | +4 -3 | 3,2 | 3 | 10 | 7 | 2 | |
20 a 24 | +6 -5 | 4,8 | 3 | 10 | 7 | 2 | |
26 a 30 | +7 -5 | 4,8 | 3 | ..... | ..... | ..... | |
32 a 48 | +7 -5 | 4,8 | 5 | ..... | ..... | ..... |
Eckigkeits-Toleranzen | ||
Nd | Maximal weg vom Winkel | Maximal weg von der Fläche |
Q | P | |
1/2 a 4 | 1 | 2 |
5 a 8 | 2 | 4 |
10 a 12 | 3 | 5 |
14 a 16 | 3 | 7 |
18 a 24 | 4 | 10 |
26 a 30 | 5 | 10 |
32 a 42 | 5 | 13 |
44 a 48 | 5 | 20 |
