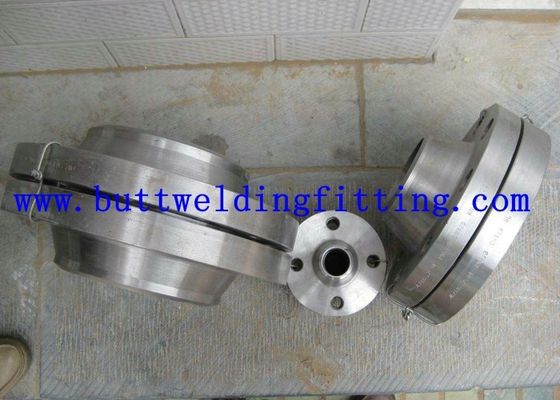

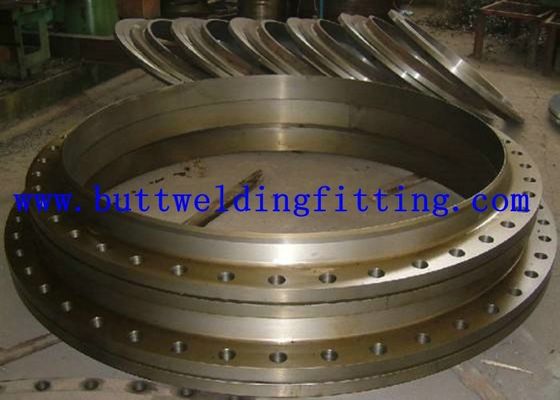

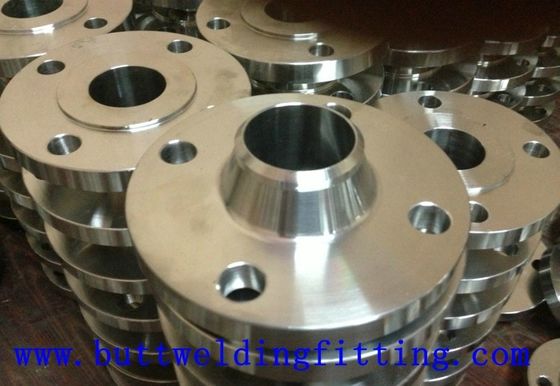

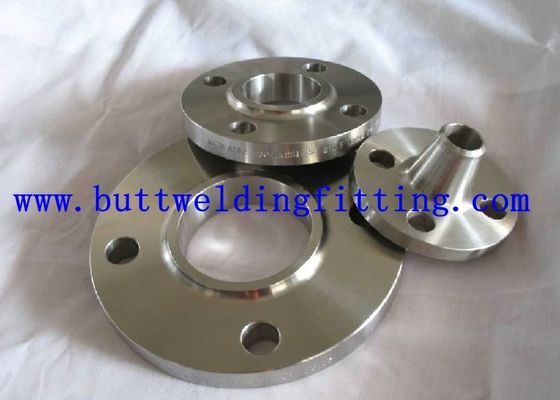

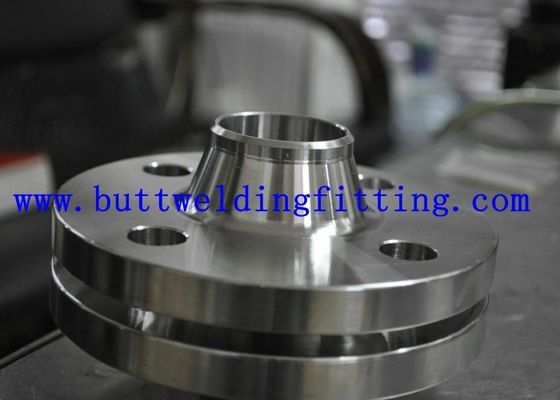

Platten-Ring-Flansch ANSI Asme ASA B16.5 hob Gesichts-Klasse 150/300/600 an

  • Ansi Asme Asa B16.5 Plate Ring Flange Raised Face Class 150 / 300 / 600
  • Ansi Asme Asa B16.5 Plate Ring Flange Raised Face Class 150 / 300 / 600
  • Ansi Asme Asa B16.5 Plate Ring Flange Raised Face Class 150 / 300 / 600
  • Ansi Asme Asa B16.5 Plate Ring Flange Raised Face Class 150 / 300 / 600
  • Ansi Asme Asa B16.5 Plate Ring Flange Raised Face Class 150 / 300 / 600
Herkunftsort China
Markenname TOBO
Zertifizierung SGS/BV/ABS/LR/TUV/DNV/BIS/API/PED
Modellnummer 31254 1,4547 254 SMO
Min Bestellmenge 1PC
Preis US $ 10 - 100 / Kilogram
Verpackung Informationen Seetaugliche Holzetuis oder Paletten gebunden durch Stahlband oder gemäß der Anforderungen des Kunde
Lieferzeit 30 Tage, nachdem die 30% Vorauszahlung durch T/T oder LC empfangen worden ist
Zahlungsbedingungen L / C, T / T, Western Union
Versorgungsmaterial-Fähigkeit 50 Tonnen/Tonnen pro Monat
Produktdetails
Art Plattenflansch Od 9,5 bis 219mm
Festlegung von Gruppenprämienrichtzahlen 150#~2500# Gegenüberstellen Rf (angehobenes Gesicht); FF (flaches Gesicht); RTJ (Ringart Gelenk); RJ gemeinsames Gesicht) (des R
Herstellungsverfahren Stoß, Presse, Schmiede, Form, etc. Verpackung Holzetuis, Paletten, Nylontaschen oder entsprechend den Anforderungen der Kunden
MOQ 1pcs Lieferfrist 10-100 Tage abhängig von Quantität
Zahlungsbedingungen L/C, T/T Versand UHRKETTE Tianjin/Shanghai, CFR, CIF usw.
Anwendung Rohrleitungs- und Ventilverbindung Oberflächenbehandlung In Essig eingelegt, 2B, No.4, BA, Haarstrich, Spiegel
Hervorheben

Schmiedenflansche und -installationen

,

Kolben-Schweißungs-Flansche
Hinterlass eine Nachricht
Produkt-Beschreibung

ANSI, ASME, ASA, RING-FLANSCH DER PLATTEN-B16.5 HOB GESICHTS-KLASSE 150/300/600 AN

Spezifikationen

Größe:

Zeitplan DN oder, wie Sie forderten

Material:

Edelstahl

Standard:

ASTM, ASME, LÄRM, en, BS, ISO, JIS, GB usw.

Ursprungsort:

Shanghai, China (Festland)

Modellnummer:

Geschmiedeter Flansch

Standard- oder nichtstandardisiert:

Standard

Produktname:

ANSI, ASME, ASA, RING-FLANSCH ANGEHOBENE GESICHTS-KLASSE DER PLATTEN-B16.5 150/300/600

Art:

Geschmiedeter Flansch

Oberflächenbehandlung:

In Essig eingelegt, 2B, No.4, BA, Haarstrich, Spiegel

Technik:

ERW

Anwendung:

Anwendung: Motor, Bau, Öl, Medizin, Nahrung…

Vertragsklausel:

UHRKETTE, CIF, CFR, EXW

Größenstrecke:

Od 9,5 bis 219mm GEWICHT 0.25mm bis 3mm

MOQ:

500kg

Probe:

Ja geben Sie für Stammgastkunden frei
Verpacken u. Lieferung

Verpackendetails:

1. Hölzerne Palette
2. Anti-nasse gesponnene Tasche
3. wie erforderlich

Lieferungs-Detail:

7-10 Tage, entsprechend der abschließenden Quantität

Flansch-Maße u. ungefähre Massen
ANSI, ASME, ASA, B16.5 150lb/sq.in. Platten-Ring-Flansch Rf
ø D b g m J k Löcher L Kilogramm.
1/2“ 88,9 11,1 34,9 30,2 22,3 60,3 4 15,9 0.400
3/4" 98,4 12,7 42,9 38,1 27,7 69,8 4 15,9 0.700
1" 107,9 14,3 50,8 49,2 34,5 79,4 4 15,9 0.800
1 1/4" 117,5 15,9 63,5 58,8 43,2 88,9 4 15,9 1.100
1 1/2“ 127,0 17,5 73,0 65,1 49,5 98,4 4 15,9 1.400
2" 152,4 19,0 92,1 77,8 62,0 120,6 4 19,0 2.200
2 1/2“ 177,8 22,2 104,8 90,5 74,7 139,7 4 19,0 3.600
3" 190,5 23,8 127,0 107,9 90,7 152,4 4 19,0 4.100
3 1/2“ 215,9 23,8 139,7 122,2 103,4 177,8 8 19,0 5.200
4" 228,6 23,8 157,2 134,9 116,1 190,5 8 19,0 5.600
5" 254,0 23,8 185,7 163,6 143,8 215,9 8 22,2 6.300
6" 279,4 25,4 215,9 192,1 170,7 241,3 8 22,2 7.500
8" 342,9 28,6 269,9 246,1 221,5 298,4 8 22,2 12.600
10" 406,4 30,2 323,8 304,8 276,3 361,9 12 25,4 18.500
12" 482,6 31,7 381,0 365,1 327,1 431,8 12 25,5 28.000
14" 533,4 34,9 412,7 400,0 359,1 476,2 12 28,6 36.000
16" 596,9 36,5 469,9 457,2 410,5 539,7 16 28,6 46.000
18" 635,0 39,7 533,4 504,8 461,8 577,8 16 31,7 50.000
20" 698,5 42,9 584,2 558,8 513,1 635,0 20 31,7 64.000
22" 749,3 46,0 641,2 609,6 564,4 692,1 20 34,9 72.000
24" 812,8 47,6 692,1 663,6 615,9 749,3 20 34,9 89.000
ANMERKUNG:
1. Flansche der Klasse 150, ausgenommen Schoss-Gelenk mit 0,06 (1.6mm) angehobenem Gesicht, das ‚in Stärke‘ (c) und ‚in der Länge durch Nabe‘ eingeschlossen ist (Y1), (Y3) versorgt wird.
2. Für Slipper, verlegtes, Sockel-Schweißen und Schoss-Gelenk-Flansche können die Naben geformt werden jeder Vertikale von der Basis, zu übersteigen oder innerhalb der Grenzen 7 Grad zugespitzt werden.
3. möglicherweise Blindflansche werden gemacht mit der gleichen Nabe wie der, der für Aufsteckflansche oder ohne Nabe verwendet wird.
4. Die Dichtungsoberfläche und die Rückseite (Auflagefläche für das Weglaufen) werden parallel innerhalb 1 Grads gemacht. Um Parallelismus zu vollenden, wird das Stellengegenüberstellen entsprechend MSS SP-9 durchgeführt, ohne Stärke (c) zu verringern.
5. wird Tiefe von Sockel (d) durch ANSI B 16,5 nur in den Größen durch 3 Zoll, über 3 Zoll ist an der Wahl des Herstellers abgedeckt.
ANSI, ASME, ASA, B16.5 300lb/sq.in. Platten-Flansch Rf
ø D b g m J k Löcher L Kilogramm.
1/2“ 95,6 14,3 34,9 38,1 22,3 66,7 4 15,9 0.700
3/4" 117,5 15,9 42,9 47,6 27,7 82,5 4 19,0 1.100
1" 123,8 17,5 50,8 54,0 34,5 88,9 4 19,0 1.400
1 1/4" 133,3 19,0 63,5 63,5 43,2 98,4 4 19,0 1.800
1 1/2“ 155,6 20,6 73,0 69,8 49,5 114,3 4 22,2 2.600
2" 165,1 22,2 92,1 84,1 62,0 127,0 8 19,0 3.400
2 1/2“ 190,5 25,4 104,8 100,0 74,7 149,2 8 22,2 4.400
3" 209,5 28,6 127,0 117,5 90,7 168,3 8 22,2 6.100
3 1/2“ 228,6 30,2 139,7 133,3 103,4 184,1 8 22,2 7.500
4" 254,0 31,7 157,2 146,0 116,1 200,0 8 22,2 10.100
5" 279,4 34,9 185,7 177,8 143,8 234,9 8 22,2 12.500
6" 317,5 36,5 215,9 206,4 170,7 269,9 12 22,2 14.100
8" 381,0 41,3 269,9 260,3 221,5 330,2 12 25,4 24.800
10" 444,5 47,6 323,8 320,7 276,3 387,3 16 28,6 37.100
12" 520,7 50,8 381,0 374,6 327,1 450,8 16 31,7 50.000
14" 584,2 54,0 412,7 425,4 359,1 514,3 20 31,7 70.000
16" 647,7 57,1 469,9 482,6 410,5 571,5 20 34,9 90.000
18" 711,2 60,3 533,4 533,4 461,8 628,6 24 34,9 112.000
20" 774,7 63,5 584,2 584,2 513,1 685,8 24 34,9 133.000
22" 838,2 66,7 641,2 641,2 564,4 742,9 24 41,3 197.000
24" 914,4 69,8 692,1 701,7 615,9 812,8 24 41,3 208.000
ANMERKUNG:
1. Flansche der Klasse 300, ausgenommen Schoss-Gelenk mit 0,06 (1.6mm) angehobenem Gesicht, das ‚in Stärke‘ (c) und ‚in der Länge durch Nabe‘ eingeschlossen ist (Y1), (Y3) versorgt wird.
2. Für Slipper, verlegtes, Sockel-Schweißen und Schoss-Gelenk-Flansche können die Naben geformt werden jeder Vertikale von der Basis, zu übersteigen oder innerhalb der Grenzen 7 Grad zugespitzt werden.
3. möglicherweise Blindflansche werden gemacht mit der gleichen Nabe wie der, der für Aufsteckflansche oder ohne Nabe verwendet wird.
4. Die Dichtungsoberfläche und die Rückseite (Auflagefläche für das Weglaufen) werden parallel innerhalb 1 Grads gemacht. Um Parallelismus zu vollenden, wird das Stellengegenüberstellen entsprechend MSS SP-9 durchgeführt, ohne Stärke (c) zu verringern.
5. wird Tiefe von Sockel (d) durch ANSI B 16,5 nur in den Größen durch 3 Zoll, über 3 Zoll ist an der Wahl des Herstellers abgedeckt.
ANSI, ASME, ASA, B16.5 600lb/sq.in. Platten-Flansch Rf
ø D b g m J k Löcher L Kilogramm.
1/2“ 95,2 14,3 34,9 38,1 22,3 66,7 4 15,9 0.800
3/4" 117,5 15,9 42,9 47,6 27,7 82,5 4 19,0 1.400
1" 123,8 17,5 50,8 54,0 34,5 88,9 4 19,0 1.600
1 1/4" 133,3 20,6 63,5 63,5 43,2 98,4 4 19,0 2.100
1 1/2“ 155,6 22,2 73,0 69,8 49,5 114,3 4 22,2 3.100
2" 165,1 25,4 92,1 84,1 62,0 127,0 8 19,0 3.700
2 1/2“ 190,5 28,6 104,8 100,0 74,7 149,2 8 22,2 5.400
3" 209,5 31,7 127,0 117,5 90,7 168,3 8 22,2 7.300
3 1/2“ 228,6 34,9 139,7 133,3 103,4 184,1 8 25,4 8.900
4" 273,0 38,1 157,2 152,4 116,1 215,9 8 25,4 11.800
5" 330,2 44,4 185,7 188,9 143,8 266,7 8 28,6 24.500
6" 355,6 47,6 215,9 222,2 170,7 292,1 12 28,6 29.500
8" 419,1 55,6 269,9 273,0 221,5 349,2 12 31,7 43.000
10" 508,0 63,5 323,8 342,8 276,3 431,8 16 34,9 70.000
12" 558,8 66,7 381,0 400,0 327,1 488,9 20 34,9 86.000
14" 603,2 69,8 412,7 431,8 359,1 527,0 20 38,1 100.000
16" 685,8 76,2 469,9 495,3 410,5 603,2 20 41,3 142.000
18" 742,9 82,5 533,4 546,1 461,8 654,0 20 44,4 175.000
20" 812,8 88,9 584,2 609,6 513,1 723,9 24 44,4 232.000
22" 869,9 95,2 641,2 666,7 564,4 777,9 24 47,6 292.000
24" 939,8 101,6 692,1 717,5 615,9 838,2 24 50,8 330.000
ANMERKUNG:
1. Flansche der Klasse 600, ausgenommen Schoss-Gelenk mit 0,25 (6.35mm) angehobenem Gesicht, das nicht ‚in Stärke‘ (c) und ‚in der Länge durch Nabe‘ eingeschlossen ist (Y1), (Y3) versorgt wird.
2. Für Slipper, verlegtes, Sockel-Schweißen und Schoss-Gelenk-Flansche können die Naben geformt werden jeder Vertikale von der Basis, zu übersteigen oder innerhalb der Grenzen 7 Grad zugespitzt werden.
3. möglicherweise Blindflansche werden gemacht mit der gleichen Nabe wie der, der für Aufsteckflansche oder ohne Nabe verwendet wird.
4. Die Dichtungsoberfläche und die Rückseite (Auflagefläche für das Weglaufen) werden parallel innerhalb 1 Grads gemacht. Um Parallelismus zu vollenden, wird das Stellengegenüberstellen entsprechend MSS SP-9 durchgeführt, ohne Stärke (c) zu verringern.
5. sind Maße von Größen 1/2 bis 3 1/2 die selben wie für Flansche der Klassen-400.
6. wird Tiefe von Sockel (d) durch ANSI B 16,5 nur in den Größen durch 3 Zoll, über 3 Zoll ist an der Wahl des Herstellers abgedeckt.
Produktionskapazitäts-u. Kauf-Details
1. Versorgungs-Flansch-Maß DN15 - DN2000 (1/2“ - 80"), geschmiedeter Flansch.
2. Materieller Kohlenstoffstahl: ASTM A105, A181, A350 LF1, A350LF2, A350LF3, A36, A234 WPB, Q235B, 20#, 20Mn etc.
3. Materieller Edelstahl: ASTM A182 F304, F304L, F316, F316L, F321 etc.
4. Flansch-Antirost: Antirost-Öl, schwarze Farbe, gelbe Lackierung, heißes eingetaucht galvanisiertes, Kälte galvanisiertes etc.
5. Monatsertrag: 3000 Tonnen pro Monat.
6. Lieferbedingungen: CIF, CFR, UHRKETTE, EXW.
7. Zahlungsbedingungen: Überweisung (T/T), unwiderrufliches L/C am Anblick etc.
8. Mindestbestellmenge: 1Ton oder 100Pcs.
9. Qualitäts-Garantie: EN10204 3,1 Zertifikat, Mühlzertifikat, Drittpartei-Inspektion, freier Ersatz-Service.
