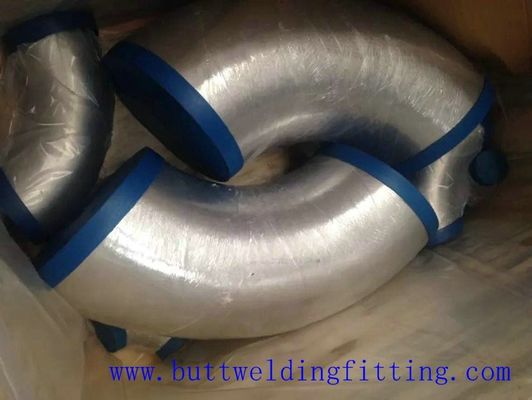

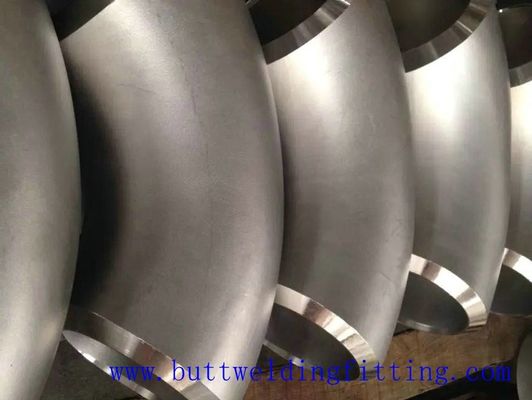

Langer Radius-Edelstahl-Kolben-Schweißungs-Installations-Stahl 90 Grad-Ellbogen 1-72inch

Herkunftsort	China
Markenname	Tobo
Zertifizierung	ISO9001, API,CE
Modellnummer	Ellbogen
Min Bestellmenge	1pcs
Preis	USD Depending on quantity
Verpackung Informationen	PLY-WOODEN FALL ODER PALETTE
Lieferzeit	10-100 Tage abhängig von Quantität
Zahlungsbedingungen	T / T, L / C, Western Union
Versorgungsmaterial-Fähigkeit	3,0000pcs pro Monat

Produktdetails

Shape	Gleichgestelltes	Material	Edelstahl
Größe	Nahtloses 1/2“ bis 24" schweißten 24" bis 72"	Dicke	SCH10-SCH160 XXS
OD	1-72inch
Hervorheben	Kolben-Schweißungs-Rohranschlüsse , stumpfgeschweißt Rohrverschraubungen

Hinterlass eine Nachricht

Produkt-Beschreibung

Langer Radius-Edelstahl-Kolben-Schweißungs-Installations-Stahl 90 Grad-Ellbogen

Das Kolbenschweißungsfitting Zhitong-Edelstahls 304/304L, Zeitplan 40, ist 90-Grad- eines kurze Radius stoßen für ändernde Strömungsrichtung zwischen Rohren. Die Kolbenschweißungsverbindung des Ellbogens wird abgeschrägt, um eine glatte Bohrung und einen besseren flüssigen Fluss zuzulassen. Gemacht vom Edelstahl 304/304L, setzt der kohlenstoffärmere Inhalt dieses Fittings schädlichen Karbidniederschlag während des Schweißens herab und stellt Korrosionsbeständigkeit sicher. Er entspricht beiden 304 Stahlstärkestandards und Extra-niedrigen Standards des Kohlenstoffs 304L für Qualitätssicherung.

Fitting sind die Komponenten, die für die Verbindung, die Beendigung, Steuer-Fluss und Ändern der Richtung der Rohrleitung in vielen verschiedenen Industrien benutzt werden. Wenn Sie Fitting kaufen, betrachten Sie die Anwendung, da dieses materielle Art, Form, Größe und erforderliche Haltbarkeit beeinflußt. Installationen sind verfügbares verlegt oder, in vielen Formen, in Arten, in Größen und in Zeitplänen (RohrWandstärke) ausgefädelt.

Schnelles Detail:

· Material: Edelstahl

· Techniken: Geschmiedet

· Art: Ellbogen

· Verbindung: Schweißen

· Form: Gleichgestelltes

· Hauptcode: Rund

· Größe: 1/2“ - 72"

· Druck: sch10-xxs

· Winkel: 22.5°, 30°, 45°, 60°, 90°, Grad 180°

· Anwendung: Elektrischer Strom der chemischen Maschinerie des Erdöls, Papierherstellung, usw.

· Standard: LÄRM BS GB ASME ANSI MSS-SP JISB

· Verpacken: in den Holzetuis Paletten oder was die Anforderungen anbetrifft der Kunden

· Radius: Kurzer Radius, langer Radius

· Qualifikation: API, ISO, CER

· Oberflächenbehandlung: Natürlich

Beschreibung:

1. Produkt-Einzelteil-Nr.: Stahl 003fittings-Cosco

2. Das Produkt sind hauptsächlich im Erdöl u. Gas, Chemiefabrik, Kraftwerk, Metallurgie, Schiffbau, etc. benutzt worden.

3. Ausschließlich Produktionsverfahren, unter dem ISO9001: contral Systemrichtlinien 2008 der Qualität.

4. Mtc-Bescheinigung gemäß EN10204 3.2.1.

5. Markierung: Registriertes Logo, Hitze-Zahl, Stahlsorte, Standard, Größe

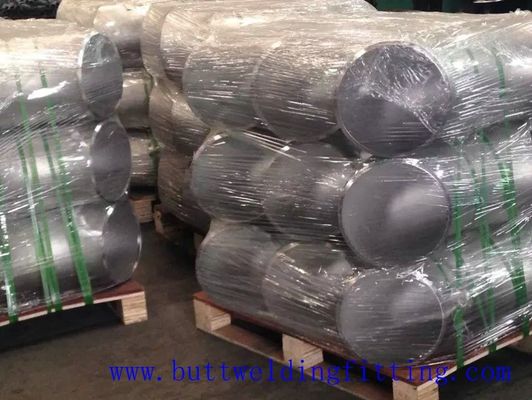

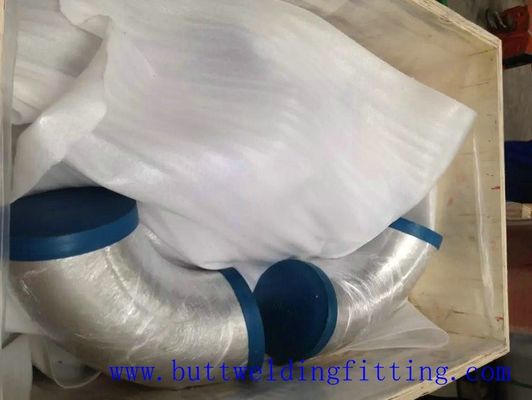

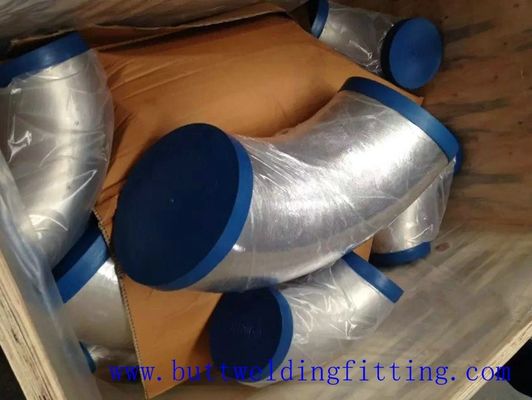

6. Verpacken: Holzkiste oder hölzerne Palette.

7. H.S-Code: 73072300

Produkt

Ellbogen

Langer oder kurzer Radius.

22.5°, 30°, 45°, 60°, 90°, Grad 180°,

Kolbenschweißensellbogen, Schmieden verlegte Ellbogen, Straßenellbogen.

Größe

Kolbenschweißen

DN: DN10~DN 1200

GEWICHT: SCH10-XXS

Schmieden

DN: DN10~DN150

Druckklasse: 150LBS~10000LBS

Standard

ANSI B16.5, B16.11, B16.3,

ASTM A234/A234M, ASTM A403/A403M, ASTM A420/A420M, ASTM A182/A182M, DIN2605, JIS B2311, JIS B2312. HEKTOGRAMM, GB, SH, HGJ, JB, ANSI, JIS, LÄRM

Material

A105, WPB, WPC, WP1, WP12, WP11, WP22, WP5, WP9, WPR, WP91, WP304, WP304L, WP309, WP310, WP316, WP316L, WP317, WP317L, WP321, WP347, WP348, WPL3, WPL6, WPL8, WPL9, F1, F5, F1

Oberflächenbehandlung

Geschmiertes Rostschutzöl

Galvanisierung

Polnisch

Lackbeschichtung

Anwendung

Chemikalie

Fette u. Düngemittel

Zuckerrohrmühlen u. Brennereien

Zementindustrien

Schiffbau

Papierindustrien;

Erdölchemikalienöl u. Erdgastransport;

Material:

Material	ASTM	Kohlenstoffstahl (ASTM A234WPB, A234WPC, A420WPL6.
		Edelstahl (ASTM A403 WP304,304L, 316,316L, 321. 1Cr18Ni9Ti, 00Cr19Ni10,00Cr17Ni14Mo2, ect.)
		Legierter Stahl: A234WP12, A234WP11, A234WP22, A234WP5, A420WPL6, A420WPL3
	LÄRM	Kohlenstoffstahl: St37.0, St35.8, St45.8
		Edelstahl: 1,4301, 1,4306, 1,4401, 1,4571
		Legierter Stahl: 1,7335, 1,7380, 1,0488 (1,0566)
	JIS	Kohlenstoffstahl: PG370, PT410
		Edelstahl: SUS304, SUS304L, SUS316, SUS316L, SUS321
		Legierter Stahl: PA22, PA23, PA24, PA25, PL380
	GB	10#, 20#, 20G, 23g, 20R, Q235,16Mn, 16MnR, 1Cr5Mo, 12CrMo, 12CrMoG, 12Cr1Mo

Spezifikation

Nenndurchmesser		Außendurchmesser an der Schrägfläche		Mitte zum Ende			Mitte zur Mitte		Zurück zu Gesicht
		Außendurchmesser an der Schrägfläche		45°Elbow	90°Elbow		180°Elbow
		D		B	A		O		K
DN	NPS	Reihe A	Reihe B	Lang Radius	Lang Radius	Kurzschluss Radius	Lang Radius	Kurzer Radius	Lang Radius	Kurzer Radius
DN	NPS	Reihe A	Reihe B	Lang Radius	Lang Radius	Kurzschluss Radius	Lang Radius	Kurzer Radius	Lang Radius	Kurzer Radius
15	1/2	21,3	18	16	38	-	76	-	48	-
20	3/4	26,9	25	19	38	-	76	-	51	-
25	1	33,7	32	22	38	25	76	51	56	41
32	1.1/4	42,4	38	25	48	32	95	64	70	52
40	1.1/2	48,3	45	29	57	38	114	76	83	62
50	2	60,3	57	35	76	51	152	102	106	81
65	2.1/2	76.1(73)	76	44	95	64	190	127	132	100
80	3	88,9	89	51	114	76	229	152	159	121
90	3.1/2	101,6	-	57	133	89	267	178	184	140
100	4	114,3	108	64	152	102	305	203	210	159
125	5	139,7	133	79	190	127	381	254	262	197
150	6	168,3	159	95	229	152	457	305	313	237
200	8	219,1	219	127	305	203	610	406	414	313
250	10	273	273	159	381	254	762	508	518	391
300	12	323,9	325	190	457	305	914	610	619	467
350	14	355,6	377	222	533	356	1067	711	711	533
400	16	406,4	426	254	610	406	1219	813	813	610
450	18	457,2	478	286	686	457	1372	914	914	686
500	20	508	529	318	762	508	1524	1016	1016	762
550	22	559	-	343	838	559	1676	1118	1118	838
600	24	610	630	381	914	610	1829	1219	1219	914
650	26	660	-	406	991	660	1982	1320	Anmerkung: 1. Es ist besser, die Zahl in den Klammern nicht zu wählen 2. Es vorgezogen, Reihe A zu wählen
700	28	711	720	438	1067	711	2134	1422
750	30	762	-	470	1143	762	2286	1524
800	32	813	820	502	1219	813	2438	1626
850	34	864	-	533	1295	864	2590	1728
900	36	914	920	565	1372	914	2744	1828
950	38	965	-	600	1448	965	2896	1930
1000	40	1016	1020	632	1524	1016	3048	2032
1050	42	1067	-	660	1600	1067	3200	2134
1100	44	1118	1120	695	1676	1118	3352	2236
1150	46	1168	-	727	1753	1168	3506	2336
1200	48	1220	1220	759	1829	1219	3658	2440

Ungefähres Gewicht:

DN	ZOLL	Od	F	B	5S	10S	20S	40S	80S	120S
15	1/2	18 21,3	38	16	0,04 0,05	0,05 0,06	0,059 0,063	0,06 0,08	0,08 0,10
20	3/4	25 26,7	38		0,06 0,06	0,07 0,08	0,08 0,09	0,09 0,10	0,13 0,13
25	1	32 33,4	38	16	0,08 0,08	0,12 0,13	0,13 0,135	0,14 0,14	0,18 0,19
32	1.1/4	38 42,2	48	20	0,11 0,13	0,18 0,21	0,21 0,24	0,23 0,26	0,31 0,35
40	1.1/2	45 48,3	57	24	0,16 0,17	0,26 0,28	0,30 0,32	0,33 0,35	0,44 0,48
50	2	57 60,3	76	32	0,28 0,29	0,45 0,47	0,59 0,61	0,62 0,66	0,95 0,90
65	2.1/2	73 76,1	95	40	0,55 0,57	0,80 0,83	0,96 1,1	1,25 1,31	1,72 1,80
80	3	89	114	47	0,80	1,17	1,6	2,06	2,86
90	3.1/2	101,6	133	55	1,08	1,57	2,1	2,74	3,82
100	4	108 114,3	152	63	1,31 1,39	1,01 2,03	2,65 2,87	3,54 3,76	5,13 5,46	6,27 6,68
125	5	133 141,3 139,7	190	79	2,68 2,82 2,87	3,24 3,45 3,41	4,81 5,12 5,06	6,16 6,54 6,47	8,71 9,25 9,14	11,3 12,0 11,9
150	6	159 168,3 165,2	229	95	3,85 4,10 4,03	4,69 4,96 4,87	6,97 7,38 7,24	9,56 10,1 9,95	14,4 15,3 15,0	18,6 19,8 19,4
200	8	219 216,3	305	126	7,15 7,05	9,65 9,53	16,1 15,9	20,4 20,1	31,0 30,5	43,1 42,5
250	10	273 267,4	381	128	13,7 13,2	16,7 16,3	25,8 24,6	36,2 35,4	57,2 56,2	79,7 77,6
300	12	325 323,9 318,5	457	189	23,0 22,6 22,3	26,1 26,0 25,5	36,1 36,0 35,3	55,7 55,5 56,1	95,2 94,8 92,7	133 133 132
350	14	377 355,6	533	221	30,8 29,0	36,9 34,7	60,2 56,7	83,1 78,2	147 138	202 189
400	16	426 406,4	610	253	41,8 39,9	47,7 45,5	78,0 74,3	122 116	211 201	280 267
450	18	478 457,2	686	284	52,9 50,5	60,3 57,7	87,7 83,8	175 167	301 287	422 403
500	20	529 508	762	316	74,2 71,3	84,9 81,5	146 140	242 232	414 398	577 552
550	22	559	838	347	86,3	98,8	169		307	694
600	24	630 610	914	379	122 118	141 137	209 202	379 367	657 638	951 918
650	26	660	991	410			315
700	28	720 711	1067	442			371 366
750	30	762	1143	473	214	264	421
800	32	820 813	1219	506			484 480	663 657
850	34	864	1295	537			542	742
900	36	920 914	1372	568			612 608	914 908
