| Herkunftsort: | China |
|---|---|
| Markenname: | TOBO |
| Zertifizierung: | ABS ,CC ,TUV,CC ,GL ,BV ,ISO14001 ,ISO9001 ,OHSMS |
| Modellnummer: | TOBO-0054 |
| Min Bestellmenge: | 1pcs |
| Preis: | 55 USD per pcs |
| Verpackung Informationen: | Holzetuis, Paletten, Nylontaschen oder entsprechend den Anforderungen der Kunden |
| Lieferzeit: | 7-15 Arbeitstage |
| Zahlungsbedingungen: | L/C, D/A, D/P, T/T, Western Union, MoneyGram |
| Versorgungsmaterial-Fähigkeit: | 1118000 PC pro Monat |
| Produktname: | Passender Flansch des TOBO-Kolbenschweißens | Material: | 90/10 kupfernes Nickel-Legierung |
|---|---|---|---|
| Standard: | ASME/ANSI B16.5 | Anwendung: | Erdöl/Energie/Chemikalie |
| Größe: | 1/2“ - 12" | Technics: | gefälscht |
| Ursprungsort: | China | Typ: | Flansch |
| Hervorheben: | Geschmiedete Installationen und Flansche,Kolben-Schweißungs-Flansche |
||
Eigenschaften der kupfernes Nickel-Legierung;
Vergleichs-Tabelle von Standardspezifikationen für Rohr Cu-Ni 90/10
|
LÄRM 17664 2,0872 |
LÄRM 86019 2,1972 |
BS 2871 KN 102 |
EEMUA 144-1987 UNS C7060x |
MIL-T-16420K ASTM B 466 C 70600 |
JIS H 3300 C 7060T Cu+Ni+Fe |
|
|
Cu% Ni% Fe% Mn% C % Pb% S % P% Zn% Anderer Kobold. |
Abbau. 9.0 - 11,0 1.0 - 2,0 0.5 - 1,0 Maximum 0,05 Maximum 0,03 Maximum 0,02 Maximum 0,02 Maximum 0,50 Maximum 0,30 |
Abbau. 9.0 - 11,0 1.5 - 1,8 0.5 - 1,0 Maximum 0,05 Maximum 0,01 Maximum 0,005 Maximum 0,02 Maximum 0,05 Maximum 0,20 |
Abbau. 10.0 - 11,0 1.0 - 2,0 0.5 - 1,0 Maximum 0,05 Maximum 0,01 Maximum 0,05 - - Maximum 0,30 |
Abbau. 10.0 - 11,0 1.5 - 2,0 0.5 - 1,0 Maximum 0,05 Maximum 0,01 Maximum 0,02 Maximum 0,02 Maximum 0,20 Maximum 0,30 |
Abbau. 9.0 - 11,0 1.0 - 1,8 Maximum 1,00 Maximum 0,05 Maximum 0,02 Maximum 0,02 Maximum 0,02 Maximum 0,50 - |
Abbau. 9.0 - 11,0 1.0 - 1,8 0.2 - 1,0 - Maximum 0,05 - - Maximum 0,50 Cu+Ni+Fe+Mn: Minute 99,5% |
Vergleichs-Tabelle von Standardspezifikationen für Rohr Cu-Ni 70/30
|
LÄRM 17664 2,0882 |
BS 2871 KN 107 |
MIL-T-16420K ASTM B 466 C 71500 |
JIS H 3300 C 7150T |
|
|
Cu% Ni% Fe% Mn% C % Pb% S % P% Zn% Anderer Kobold. |
Abbau. 30.0 - 32,0 0.4 - 1,0 0.5 - 1,5 Maximum 0,05 Maximum 0,03 Maximum 0,02 Maximum 0,02 Maximum 0,50 Maximum 0,30 |
Abbau. 30.0 - 32,0 0.4 - 1,0 0.5 - 1,5 Maximum 0,06 Maximum 0,01 Maximum 0,08 - - - |
Abbau. 29.0 - 33,0 0.4 - 1,0 Maximum 1,00 Maximum 0,05 Maximum 0,02 Maximum 0,02 Maximum 0,02 Maximum 0,50 - |
Abbau. 29.0 - 33,0 0.4 - 1,0 0.2 - 1,0 - Maximum 0,05 - - Maximum 0,50 Cu+Ni+Fe+Mn: Minute 99,5% |
Material
90/10 kupfernes Nickel-Legierung
LÄRM 86013 2,1972, LÄRM 17664 2,0872
BS2871, 2872, 2875 CN102
EEMUA 144
ASTM B466, B467, C70600, MIL-T-16420K C70600
JIS H3300 C7060T
70/30 kupfernes Nickel-Legierung
LÄRM 17664 2,0882
BS2871, 2872, 2875 CN107
ASTM B466, B467, C71500, MIL-T-16420K C71500
JIS H3300 C7150T
Maß
LÄRM 86011, 86087, 86088, 86089, 86090
BS1640
ANSI B16.9, B16.28
JMS 7354
Größe - 10 Millimeter Od zu 400 Millimeter Od
Stärke - 1 Millimeter bis 10 Millimeter
Grad - UNS NEIN C70600 (CU-NI 90/10), UNS C71500 (CU - Ni 70/30).
Flansch
1. Anwendung:
Für Dichtung oder schließen Sie von den Rohr-/Rohrlinien an
2. Material:
90/10 kupfernes Nickel-Legierung 304,304L, 316,316L, Kohlenstoffstahl oder anderes Material auf Anfrage
3. Standard:
ANSI, LÄRM, JIS, BS, EN1092-1
4. Größe:
DN15 (1/2“) zu DN5000 (200")
5. Art:
Gewindeflansche, Sockel-Schweißens-Flansche, Blindflansche, andere Flansche
Die Spezifikation der Arten
Schweißenshals
1, bevorzugt für Hochdruck-, oder erhöhte Temperatur unter null
2, Nabe wird zugespitzt und gebohrt, um des Rohres Innendurchmesser zusammenzubringen, also ist Fluss nicht eingeschränkt, verhindert Turbulenz und verringert Abnutzung
3, leicht durchleuchtet und liefert ausgezeichnete Druckverteilung

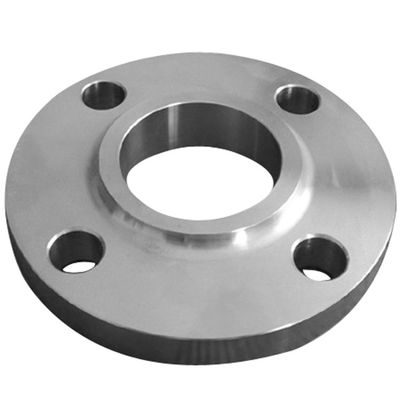

Slipper
1, nicht normalerweise verwendet in den Hochdruckanwendungen wegen des niedrigen Naben- und Schweißungszubehörs
2, Silps über außerhalb Rohr
3, innerhalb des Flansches geschweißt an der Nabe und am Ende des Rohres
Schossgelenk
1, verwendet, wo Bolzenausrichtung oder Zugang für das Säubern angefordert wird
2, ähnlich Aufsteckflansch, wenn Sie mit Schossgelenk-Stummelende verwendet werden
3, Radius am Schnitt des Flanschgesichtes und Bohrung, zum des Schossgelenk-Stummelendes zusammenzubringen
Verlegt
1, wo das Schweißen verwendet wurde, würde gefährlich sein
2, entworfen für die Unterdruck- und nichtzyklischen Anwendungen
3, Bohrung wird verlegt, um Rohrgewinde zusammenzubringen
4, zugespitzt, um Rohr und Flansche zu versiegeln
Sockelschweißen
1, für chemische Prozesse mit kleinem Durchmesser, hydraulische und Stromverteilung zeichnet
2, ähnlich Aufsteckflansch
3, Gegenbohrungsmatch leiten Bohrung und erlauben uneingeschränkten Fluss
4, Gegenbohrung von der Nabenseite passt den Außendurchmesser des Rohres - kann Rohr in Sockel mit Leistenschweißung an der Nabe einfügen

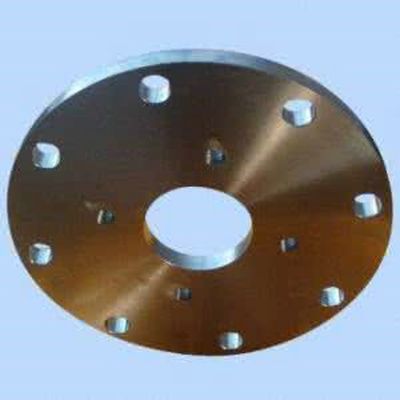

Vorhänge
1, verwendet, um Enden der Rohrleitung zu schließen
2, hat keine Bohrung
3, Erlaubnis greifen zu Siegellinien zu
Andere Flansche
Öffnung, Expander, verringernd, Leichtgewichtler, Verzierungsausgänge, lange Schweißungs-Hälse, metrisch, Marine-Zeichnungen, Kunden-Zeichnungen
