ASME B 16.5 Edelstahl-Blind-/Aufsteck-/Überlappungsverbindung/geschmiedeter Flansch mit Schweißgewinde

ASME B 16.5 Edelstahl-Blind-/Aufsteck-/Überlappungsverbindung/geschmiedeter Flansch mit Schweißgewinde

detaillierte Produktbeschreibung

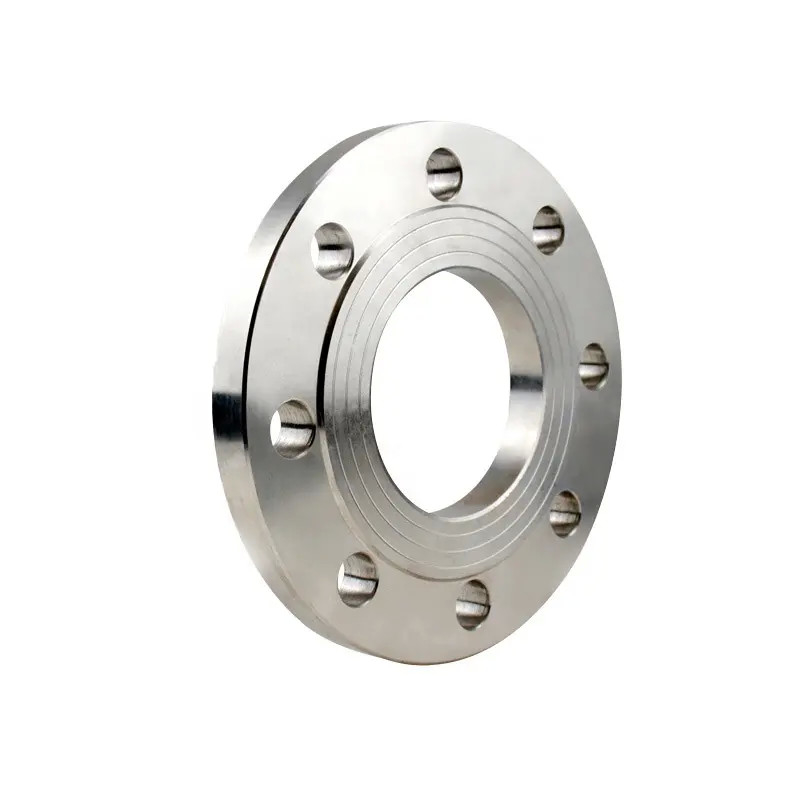

Aufsteckflansche Aufsteckflansche sind eine beliebte Art von Rohrflanschen.Dabei handelt es sich um Flansche, die über das Rohrende geschoben und dann festgeschweißt werden.Diese Flansche sind ideal für Anwendungen mit niedrigerem Druck.Diese lassen sich einfach in verschiedene Rohre einbauen und einschweißen.Schweißen reduziert die Herstellungskosten dieser Rohre.Diese sind in einer Vielzahl von Größen und Anwendungen erhältlich. Warum werden Aufsteckflansche gegenüber Vorschweißflanschen bevorzugt? Aus folgenden Gründen werden von vielen Anwendern weiterhin Aufsteckflansche gegenüber Vorschweißflanschen bevorzugt: Aufgrund ihrer zunächst geringeren Kosten. Die verringerte Genauigkeit, die beim Ablängen des Rohrs erforderlich ist. Die einfachere Ausrichtung der Baugruppe. Die berechnete Festigkeit von Aufsteckflanschen unter Innendruck beträgt etwa zwei Drittel der von Vorschweißflanschen.


Beschreibung:
Das istLippe am Schweißflanschentspricht dem JIS-Standard.Es handelt sich um ein Flanschsystem aus Japan.Diese Art von Flansch umfasst viele Spezifikationen, wie SOP, SPH, Blindflansch, Plattenflansch, Flansch mit geschweißtem Hals usw.
Schweißflansche aufsteckenwerden über das Rohr gestülpt und verschweißt (normalerweise sowohl innen als auch außen), um Festigkeit zu gewährleisten und Leckagen zu verhindern.Aufsteckflansche liegen am kostengünstigen Ende der Skala und erfordern keine hohe Genauigkeit beim Ablängen des Rohrs.Diese SO-Flansche können manchmal einen Vorsprung oder eine Nabe haben und können mit einer Bohrung hergestellt werden, die zu Rohr oder Rohr passt.
Das Material der Flansche ist Kohlenstoffstahl.Der Flansch kann Rohre, Ventile, Pumpen und andere Geräte zu einem Rohrleitungssystem verbinden.In den Rohrleitungssystemen und -geräten der Maschinen-, Erdöl-, Chemie-, Wasser-, Elektrizitäts- und Schiffbaubranche werden am häufigsten Rohrverbindungsstücke verwendet.

Wie misst man Aufsteckflansche?
Nehmen Sie die Messungen vor:

• OD:Außendurchmesser
• AUSWEIS:Innendurchmesser
• Chr.:Lochkreis
• HD:Lochdurchmesser

Hauptmerkmale von Slip-On-Flanschen:
Einige wichtige Funktionen sind wie folgt:
Einheitsgröße für alle Rohrpläne.
Hersteller können Rohre für Aufsteckflansche einfacher auf Länge zuschneiden.
Die geringere Dicke dieses Flansches ermöglicht eine einfachere Ausrichtung der Schraubenlöcher.
Sie werden im Allgemeinen nicht für Umgebungen mit hohem Druck und Temperatur bevorzugt.
Vorteile von Aufsteckflanschen:
Kostengünstige Installation
Es muss weniger Zeit für die Sicherstellung der Genauigkeit des geschnittenen Rohrs aufgewendet werden
sie sind etwas einfacher auszurichten
Die Aufsteckflansche haben einen niedrigen Hub, da das Rohr vor dem Schweißen in den Flansch geschoben wird
Der Flansch ist sowohl innen als auch außen verschweißt, um eine ausreichende Festigkeit zu gewährleisten
Sie verhindern ein Auslaufen
Produktauswahl-
Größe :1/8" NB BIS 48" NB.
Klasse :150#, 300#, 400#, 600#, 900#, 1500# und 2500#.
Aufsteckflansche aus Edelstahl:ASTM A 182, A 240
Grad :F 304, 304L, 304H, 316, 316L, 316Ti, 310, 310S, 321, 321H, 317, 347, 347H, 904L, Duplex-Edelstahl UNS S31803, 2205, Super-Duplex-Edelstahl UNS S32750
Slip-on-Flansche aus Kohlenstoffstahl:ASTM A 105, ASTM A 181
Aufsteckflansche aus legiertem Stahl:ASTM A 182, GR F1, F11, F22, F5, F9, F91
Aufsteckflansche aus Nickellegierungen:Monel 400 und 500, Inconel 600 und 625, Incolloy 800, 825, Hastelloy C22, C276
Aufsteckflansche aus Kupferlegierungen:Kupfer, Messing und Rotguss
Slip-on-Flansche Standard
ANSI:ANSI B16.5, ANSI B16.47, MSS SP44, ANSI B16.36, ANSI B16.48
DIN: DIN2527, DIN2566, DIN2573, DIN2576, DIN2641, DIN2642, DIN2655, DIN2656, DIN2627, DIN2628, DIN2629, DIN 2631, DIN2632, DIN2633, DIN2634, DIN2635, DIN2636, DIN2637, DIN2638, DIN2673
BS:BS4504, BS4504, BS1560, BS10

Produktauswahl-
Größe :1/8" NB BIS 48" NB.
Klasse :150#, 300#, 400#, 600#, 900#, 1500# und 2500#.
Aufsteckflansche aus Edelstahl:ASTM A 182, A 240
Grad :F 304, 304L, 304H, 316, 316L, 316Ti, 310, 310S, 321, 321H, 317, 347, 347H, 904L, Duplex-Edelstahl UNS S31803, 2205, Super-Duplex-Edelstahl UNS S32750
Slip-on-Flansche aus Kohlenstoffstahl:ASTM A 105, ASTM A 181
Aufsteckflansche aus legiertem Stahl:ASTM A 182, GR F1, F11, F22, F5, F9, F91
Aufsteckflansche aus Nickellegierungen:Monel 400 und 500, Inconel 600 und 625, Incolloy 800, 825, Hastelloy C22, C276
Aufsteckflansche aus Kupferlegierungen:Kupfer, Messing und Rotguss
Slip-on-Flansche Standard
ANSI:ANSI B16.5, ANSI B16.47, MSS SP44, ANSI B16.36, ANSI B16.48
DIN: DIN2527, DIN2566, DIN2573, DIN2576, DIN2641, DIN2642, DIN2655, DIN2656, DIN2627, DIN2628, DIN2629, DIN 2631, DIN2632, DIN2633, DIN2634, DIN2635, DIN2636, DIN2637, DIN2638, DIN2673
BS:BS4504, BS4504, BS1560, BS10

Slip-On-Schweißflansch SOHFF mit JIS B2220 – 1984 5K 10K 16K 20K für Erdöl

Spezifikationen:

Typ:SOHFF-Flansch
Material: SS400
Standard: JIS B2220-1984
Druck: 5K, 10K, 16K, 20K
Größe: 15A-1500A
Beschichtung: Rostfreies Öl, gelbe Farbe, verzinkt.
