| Herkunftsort: | China |
|---|---|
| Markenname: | TOBO |
| Zertifizierung: | SGS/BV/ABS/LR/TUV/DNV/BIS/API/PED |
| Modellnummer: | 31254 1.4547 254 SMO |
| Min Bestellmenge: | 1 PC |
| Preis: | US $ 10 - 100 / Kilogram |
| Verpackung Informationen: | Seetaugliche Holzkisten oder Paletten mit Stahlband verschnürt oder nach Kundenwunsch |
| Lieferzeit: | 30 Tage nach Erhalt der 30% Vorauszahlung per T/T oder LC |
| Zahlungsbedingungen: | L/C, T/T, Western Union |
| Versorgungsmaterial-Fähigkeit: | 50 metrische Tonne/metrische Tonnen pro Monat |
| Typ: | Plattenflansch | Überdosis: | 9.5 bis 219 mm |
|---|---|---|---|
| Klassenwertung: | 150#~2500# | Angesichts: | RF (erhabene Fläche); FF (flache Fläche); RTJ (Ringverbindung); RJ (Ringverbindungsfläche) TG (Nut- |
| Herstellungsprozess: | Drücken, drücken, schmieden, gießen usw. | Verpackung: | Holzkisten, Paletten, Nylonsäcke oder nach Kundenwunsch |
| MOQ: | 1 Stück | Lieferzeit: | 10-100 Tage abhängig von Quantität |
| Zahlungsbedingungen: | L/C,T/T | Versand: | FOB Tianjin/Shanghai, CFR, CIF usw |
| Anwendung: | Anschluss von Rohrleitungen und Ventilen | Oberflächenbehandlung: | Einmalig, 2B, nein.4BA, Haare, Spiegel |
| Hervorheben: | Aufgehobenes Gesichtsplattenringflansch,Klasse 150 Plattenringflansche,Asa B16.5 Plattenringflansche |
||

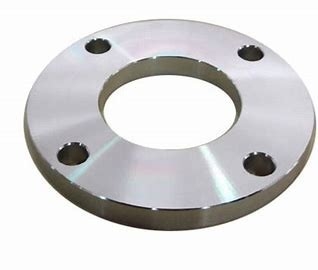

ANSI, ASME, ASA, B16.5 PLATE RING FLANGE ERHÖBENES FACES Klasse 150 / 300 / 600
Größe:
Material:
Standard:
Herkunftsort:
Modellnummer:
Standard oder Nichtstandard:
Produktbezeichnung:
Typ:
Oberflächenbehandlung:
Technik:
Anwendung:
Handelsbegriff:
Größenbereich:
Die MOQ
Probe:
Verpackungsdaten:
1Holzpaletten
2. Antifeuchtig gewebte Tasche
3. je nach Bedarf
Lieferungsanweisung:
7-10 Tage, je nach endgültiger Menge
| Flanschgrößen und ungefähre Massen |
| Anlagen, die in der Lage sind, die Anforderungen der in Anhang I der Verordnung (EG) Nr. 853/2004 vorgesehenen Anforderungen zu erfüllen | |||||||||
| ø | D | b | g | m | J | k | Löcher | Ich... | Das ist ein Kilo. |
| Ein halbes Zoll. | 88,9 | 11,1 | 34,9 | 30,2 | 22,3 | 60,3 | 4 | 15,9 | 0,400 |
| 3/4 Zoll. | 98,4 | 12,7 | 42,9 | 38,1 | 27,7 | 69,8 | 4 | 15,9 | 0,700 |
| 1 " | 107,9 | 14,3 | 50,8 | 49,2 | 34,5 | 79,4 | 4 | 15,9 | 0,800 |
| 1 1/4 Zoll. | 117,5 | 15,9 | 63,5 | 58,8 | 43,2 | 88,9 | 4 | 15,9 | 1,100 |
| 1 1/2 Zoll. | 127,0 | 17,5 | 73,0 | 65,1 | 49,5 | 98,4 | 4 | 15,9 | 1,400 |
| 2 " | 152,4 | 19,0 | 92,1 | 77,8 | 62,0 | 120,6 | 4 | 19,0 | 2,200 |
| 2 1/2 Zoll. | 177,8 | 22,2 | 104,8 | 90,5 | 74,7 | 139,7 | 4 | 19,0 | 3,600 |
| 3 " | 190,5 | 23,8 | 127,0 | 107,9 | 90,7 | 152,4 | 4 | 19,0 | 4,100 |
| 3 1/2 Zoll. | 215,9 | 23,8 | 139,7 | 122,2 | 103,4 | 177,8 | 8 | 19,0 | 5,200 |
| 4" | 228,6 | 23,8 | 157,2 | 134,9 | 116,1 | 190,5 | 8 | 19,0 | 5,600 |
| 5" | 254,0 | 23,8 | 185,7 | 163,6 | 143,8 | 215,9 | 8 | 22,2 | 6,300 |
| 6" | 279,4 | 25,4 | 215,9 | 192,1 | 170,7 | 241,3 | 8 | 22,2 | 7,500 |
| 8" | 342,9 | 28,6 | 269,9 | 246,1 | 221,5 | 298,4 | 8 | 22,2 | 12,600 |
| 10 " | 406,4 | 30,2 | 323,8 | 304,8 | 276,3 | 361,9 | 12 | 25,4 | 18,500 |
| 12" | 482,6 | 31,7 | 381,0 | 365,1 | 327,1 | 431,8 | 12 | 25,5 | 28,000 |
| 14" | 533,4 | 34,9 | 412,7 | 400,0 | 359,1 | 476,2 | 12 | 28,6 | 36,000 |
| 16" | 596,9 | 36,5 | 469,9 | 457,2 | 410,5 | 539,7 | 16 | 28,6 | 46,000 |
| 18" | 635,0 | 39,7 | 533,4 | 504,8 | 461,8 | 577,8 | 16 | 31,7 | 50,000 |
| 20 " | 698,5 | 42,9 | 584,2 | 558,8 | 513,1 | 635,0 | 20 | 31,7 | 64,000 |
| 22" | 749,3 | 46,0 | 641,2 | 609,6 | 564,4 | 692,1 | 20 | 34,9 | 72,000 |
| 24" | 812,8 | 47,6 | 692,1 | 663,6 | 615,9 | 749,3 | 20 | 34,9 | 89,000 |
|
Anmerkung:
1Die Flansche der Klasse 150 mit Ausnahme der Lap Joint sind mit einer gehobenen Fläche von 0,06 (1,6 mm) ausgestattet, die in Dicke (C) und Länge durch Hub (Y1) (Y3) enthalten ist. 2Für Slip-on, Threaded, Socket Welding und Lap Joint Flanges können die Drehscheiben entweder vertikal von der Basis nach oben oder konisch innerhalb der Grenzen von 7 Grad geformt werden. 3. Blinde Flansche können mit demselben Knotenpunkt wie bei Slip-on Flanschen hergestellt werden oder ohne Knotenpunkt. 4. Die Dichtungsfläche und die Rückseite (Lagerfläche für das Schrauben) werden innerhalb von 1 Grad parallel gemacht.ohne Verringerung der Dicke (C). 5Die Tiefe der Steckdose (D) wird nur in Größen bis 3 Zoll nach ANSI B 16.5 abgedeckt, über 3 Zoll ist die Wahl des Herstellers. |
| Anwendungsbereiche der Verordnung (EG) Nr. 1907/2006 | |||||||||
| ø | D | b | g | m | J | k | Löcher | Ich... | Das ist ein Kilo. |
| Ein halbes Zoll. | 95,6 | 14,3 | 34,9 | 38,1 | 22,3 | 66,7 | 4 | 15,9 | 0,700 |
| 3/4 Zoll. | 117,5 | 15,9 | 42,9 | 47,6 | 27,7 | 82,5 | 4 | 19,0 | 1,100 |
| 1 " | 123,8 | 17,5 | 50,8 | 54,0 | 34,5 | 88,9 | 4 | 19,0 | 1,400 |
| 1 1/4 Zoll. | 133,3 | 19,0 | 63,5 | 63,5 | 43,2 | 98,4 | 4 | 19,0 | 1,800 |
| 1 1/2 Zoll. | 155,6 | 20,6 | 73,0 | 69,8 | 49,5 | 114,3 | 4 | 22,2 | 2,600 |
| 2 " | 165,1 | 22,2 | 92,1 | 84,1 | 62,0 | 127,0 | 8 | 19,0 | 3,400 |
| 2 1/2 Zoll. | 190,5 | 25,4 | 104,8 | 100,0 | 74,7 | 149,2 | 8 | 22,2 | 4,400 |
| 3 " | 209,5 | 28,6 | 127,0 | 117,5 | 90,7 | 168,3 | 8 | 22,2 | 6,100 |
| 3 1/2 Zoll. | 228,6 | 30,2 | 139,7 | 133,3 | 103,4 | 184,1 | 8 | 22,2 | 7,500 |
| 4" | 254,0 | 31,7 | 157,2 | 146,0 | 116,1 | 200,0 | 8 | 22,2 | 10,100 |
| 5" | 279,4 | 34,9 | 185,7 | 177,8 | 143,8 | 234,9 | 8 | 22,2 | 12,500 |
| 6" | 317,5 | 36,5 | 215,9 | 206,4 | 170,7 | 269,9 | 12 | 22,2 | 14,100 |
| 8" | 381,0 | 41,3 | 269,9 | 260,3 | 221,5 | 330,2 | 12 | 25,4 | 24,800 |
| 10 " | 444,5 | 47,6 | 323,8 | 320,7 | 276,3 | 387,3 | 16 | 28,6 | 37,100 |
| 12" | 520,7 | 50,8 | 381,0 | 374,6 | 327,1 | 450,8 | 16 | 31,7 | 50,000 |
| 14" | 584,2 | 54,0 | 412,7 | 425,4 | 359,1 | 514,3 | 20 | 31,7 | 70,000 |
| 16" | 647,7 | 57,1 | 469,9 | 482,6 | 410,5 | 571,5 | 20 | 34,9 | 90,000 |
| 18" | 711,2 | 60,3 | 533,4 | 533,4 | 461,8 | 628,6 | 24 | 34,9 | 112,000 |
| 20 " | 774,7 | 63,5 | 584,2 | 584,2 | 513,1 | 685,8 | 24 | 34,9 | 133,000 |
| 22" | 838,2 | 66,7 | 641,2 | 641,2 | 564,4 | 742,9 | 24 | 41,3 | 197,000 |
| 24" | 914,4 | 69,8 | 692,1 | 701,7 | 615,9 | 812,8 | 24 | 41,3 | 208,000 |
|
Anmerkung:
1Flanzen der Klasse 300 mit Ausnahme der Lap Joint werden mit einer 0,06 (1,6 mm) hohen Fläche ausgestattet, die in Dicke (C) und Länge durch Hub (Y1) (Y3) enthalten ist. 2Für Slip-on, Threaded, Socket Welding und Lap Joint Flanges können die Drehscheiben entweder vertikal von der Basis nach oben oder konisch innerhalb der Grenzen von 7 Grad geformt werden. 3. Blinde Flansche können mit demselben Knotenpunkt wie bei Slip-on Flanschen hergestellt werden oder ohne Knotenpunkt. 4. Die Dichtungsfläche und die Rückseite (Lagerfläche für das Schrauben) werden innerhalb von 1 Grad parallel gemacht.ohne Verringerung der Dicke (C). 5Die Tiefe der Steckdose (D) wird nur in Größen bis 3 Zoll nach ANSI B 16.5 abgedeckt, über 3 Zoll ist die Wahl des Herstellers. |
| Anwendungsbereiche, in denen die Anwendungsbereiche für die Anwendungsbereiche "Verbrennungsmittel" und "Verbrennungsmittel" festgelegt sind | |||||||||
| ø | D | b | g | m | J | k | Löcher | Ich... | Das ist ein Kilo. |
| Ein halbes Zoll. | 95,2 | 14,3 | 34,9 | 38,1 | 22,3 | 66,7 | 4 | 15,9 | 0,800 |
| 3/4 Zoll. | 117,5 | 15,9 | 42,9 | 47,6 | 27,7 | 82,5 | 4 | 19,0 | 1,400 |
| 1 " | 123,8 | 17,5 | 50,8 | 54,0 | 34,5 | 88,9 | 4 | 19,0 | 1,600 |
| 1 1/4 Zoll. | 133,3 | 20,6 | 63,5 | 63,5 | 43,2 | 98,4 | 4 | 19,0 | 2,100 |
| 1 1/2 Zoll. | 155,6 | 22,2 | 73,0 | 69,8 | 49,5 | 114,3 | 4 | 22,2 | 3,100 |
| 2 " | 165,1 | 25,4 | 92,1 | 84,1 | 62,0 | 127,0 | 8 | 19,0 | 3,700 |
| 2 1/2 Zoll. | 190,5 | 28,6 | 104,8 | 100,0 | 74,7 | 149,2 | 8 | 22,2 | 5,400 |
| 3 " | 209,5 | 31,7 | 127,0 | 117,5 | 90,7 | 168,3 | 8 | 22,2 | 7,300 |
| 3 1/2 Zoll. | 228,6 | 34,9 | 139,7 | 133,3 | 103,4 | 184,1 | 8 | 25,4 | 8,900 |
| 4" | 273,0 | 38,1 | 157,2 | 152,4 | 116,1 | 215,9 | 8 | 25,4 | 11,800 |
| 5" | 330,2 | 44,4 | 185,7 | 188,9 | 143,8 | 266,7 | 8 | 28,6 | 24,500 |
| 6" | 355,6 | 47,6 | 215,9 | 222,2 | 170,7 | 292,1 | 12 | 28,6 | 29,500 |
| 8" | 419,1 | 55,6 | 269,9 | 273,0 | 221,5 | 349,2 | 12 | 31,7 | 43,000 |
| 10 " | 508,0 | 63,5 | 323,8 | 342,8 | 276,3 | 431,8 | 16 | 34,9 | 70,000 |
| 12" | 558,8 | 66,7 | 381,0 | 400,0 | 327,1 | 488,9 | 20 | 34,9 | 86,000 |
| 14" | 603,2 | 69,8 | 412,7 | 431,8 | 359,1 | 527,0 | 20 | 38,1 | 100,000 |
| 16" | 685,8 | 76,2 | 469,9 | 495,3 | 410,5 | 603,2 | 20 | 41,3 | 142,000 |
| 18" | 742,9 | 82,5 | 533,4 | 546,1 | 461,8 | 654,0 | 20 | 44,4 | 175,000 |
| 20 " | 812,8 | 88,9 | 584,2 | 609,6 | 513,1 | 723,9 | 24 | 44,4 | 232,000 |
| 22" | 869,9 | 95,2 | 641,2 | 666,7 | 564,4 | 777,9 | 24 | 47,6 | 292,000 |
| 24" | 939,8 | 101,6 | 692,1 | 717,5 | 615,9 | 838,2 | 24 | 50,8 | 330,000 |
|
Anmerkung:
1Flanzen der Klasse 600 mit Ausnahme von Lap Joint sind mit einer 0,25 (6,35 mm) hohen Fläche ausgestattet, die nicht unter Dicke (C) und Länge durch Hub (Y1) (Y3) eingeschlossen ist. 2Für Slip-on, Threaded, Socket Welding und Lap Joint Flanges können die Drehscheiben entweder vertikal von der Basis nach oben oder konisch innerhalb der Grenzen von 7 Grad geformt werden. 3. Blinde Flansche können mit demselben Knotenpunkt wie bei Slip-on Flanschen hergestellt werden oder ohne Knotenpunkt. 4. Die Dichtungsfläche und die Rückseite (Lagerfläche für das Schrauben) werden innerhalb von 1 Grad parallel gemacht.ohne Verringerung der Dicke (C). 5Die Abmessungen der Größen 1/2 bis 3 1/2 sind die gleichen wie bei Flanschen der Klasse 400. 6Die Tiefe der Steckdose (D) wird nur in Größen bis 3 Zoll nach ANSI B 16.5 abgedeckt, über 3 Zoll ist die Wahl des Herstellers. |
| Produktionskapazität und Beschaffungsdaten | ||
| 1. | Ausmaß der Versorgungsflansche DN15 - DN2000 (1/2" - 80"), geschmiedete Flansche. | |
| 2. | Material Kohlenstoffstahl: ASTM A105, A181, A350 LF1, A350LF2, A350LF3, A36, A234 WPB, Q235B, 20#, 20Mn usw. | |
| 3. | Material Edelstahl: ASTM A182 F304, F304L, F316, F316L, F321 usw. | |
| 4. | Flanken gegen Rost: Rostfett, schwarze Farbe, gelbe Farbbeschichtung, heiß eingetaucht galvanisiert, kalt galvanisiert etc. | |
| 5. | Monatliche Produktion: 3000 Tonnen pro Monat. | |
| 6. | Lieferbedingungen: CIF, CFR, FOB, EXW. | |
| 7. | Zahlungsbedingungen: Überweisung (T/T), unwiderrufliche L/C bei Sicht usw. | |
| 8. | Mindestbestellmenge: 1 Tonne oder 100 Stück. | |
| 9. | Qualitätssicherung: EN10204 3.1 Zertifikat, Werkzeugzeugzeugzeugnis, Kontrolle durch Dritte, kostenloser Ersatzservice. | |
