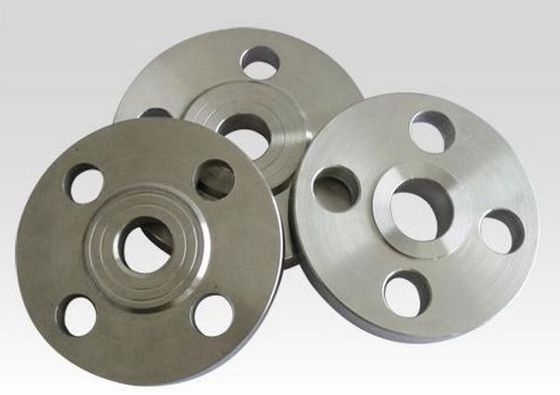

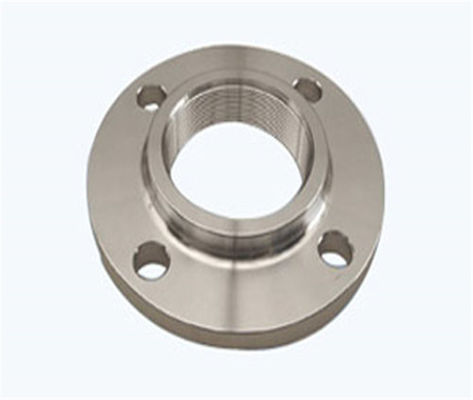

ASTM A182/A182M F304L F316L F321 F347 Rutschfläche aus Edelstahl ASME B 16.5/ASME B16.47

Flansch (Flansch) Verbindung ist, zwei Rohre, Fittings oder Geräte zu verbinden, zuerst jeden an eine Flanschscheibe zu befestigen, zwischen den beiden Flanschscheiben eine Flanschdichtung einzulegen und mit Schrauben festzuziehen, um die Verbindung zu vervollständigen. Einige Rohrleitungsarmaturen und Geräte haben Flansche, die ebenfalls zur Flanschverbindung gehören. Die Flanschverbindung ist eine wichtige Verbindungsart im Rohrleitungsbau. Die Flanschverbindung ist einfach zu bedienen und kann größerem Druck standhalten. Flanschverbindungen werden in industriellen Rohrleitungen weit verbreitet eingesetzt. Im Haushalt ist der Rohrdurchmesser klein und der Druck niedrig, sodass keine Flanschverbindung zu sehen ist. Wenn Sie sich in einem Heizraum oder an einem Produktionsstandort befinden, sind Flanschrohre und -geräte überall zu finden.

Je nach Verbindung sind Stumpf-, Steckmuffen-, Gewinde-, lose und Schweißflansche erhältlich.

Schweißflansche Schweißflansche sind eine beliebte Art von Rohrflanschen. Dies sind Flansche, die über das Ende des Rohrs geschoben und dann verschweißt werden. Diese Flansche sind ideal für Anwendungen mit geringerem Druck. Sie lassen sich leicht an verschiedenen Rohren anbringen und verschweißen. Schweißen reduziert die Herstellungskosten dieser Rohre. Sie sind in einer Vielzahl von Größen und Anwendungen erhältlich. Warum werden Schweißflansche Schweißhalsflanschen vorgezogen? Für viele Anwender werden Schweißflansche aus folgenden Gründen Schweißhalsflanschen vorgezogen: Aufgrund ihrer anfänglich geringeren Kosten. Die geringere Genauigkeit, die beim Zuschneiden des Rohrs erforderlich ist. Die größere Leichtigkeit der Ausrichtung der Baugruppe. Die berechnete Festigkeit von Schweißflanschen unter Innendruck beträgt etwa zwei Drittel der von Schweißhalsflanschen.

Dieser Schweißflansch entspricht dem JIS-Standard. Es handelt sich um ein von Japan hergestelltes Flanschsystem. Diese Art von Flansch umfasst viele Spezifikationen, wie SOP, SPH, Blindflansch, Plattenflansch, Schweißhalsflansch usw.

Schweißflansche werden über das Rohr geschoben und (normalerweise innen und außen) verschweißt, um Festigkeit zu gewährleisten und Leckagen zu verhindern. Schweißflansche sind am unteren Ende der Preisskala angesiedelt und erfordern keine hohe Genauigkeit beim Zuschneiden des Rohrs. Diese SO-Flansche können manchmal einen Bund oder eine Nabe haben und mit einer Bohrung für Rohre oder Röhren gefertigt werden.

Das Material der Flansche ist Kohlenstoffstahl. Der Flansch kann Rohre, Ventile, Pumpen und andere Geräte verbinden, um Rohrleitungssysteme zu bilden. Er ist die am weitesten verbreitete Rohrverbindung in Maschinen-, Erdöl-, Chemie-, Wasser-, Strom- und Schiffbau-Rohrleitungssystemen und -geräten.

Nehmen Sie die Messungen von:

• AD: Außendurchmesser
• ID: Innendurchmesser
• LK: Lochkreis
• LD: Lochdurchmesser

Einige wichtige Merkmale sind wie folgt:

• Eine Größe passt für alle Rohrpläne.
• Hersteller können Rohre für Schweißflansche leichter zuschneiden.
• Die geringere Dicke dieses Flansches ermöglicht eine einfachere Ausrichtung der Schraubenlöcher.
• Sie werden im Allgemeinen nicht für Umgebungen mit hohem Druck und hoher Temperatur bevorzugt.

• Geringe Installationskosten
• Weniger Zeitaufwand für die Sicherstellung der Genauigkeit des zugeschnittenen Rohrs
• Sie sind etwas einfacher auszurichten
• Die Schweißflansche haben eine niedrige Nabe, da das Rohr vor dem Schweißen in den Flansch geschoben wird
• Der Flansch wird innen und außen verschweißt, um ausreichende Festigkeit zu gewährleisten
• Sie verhindern Leckagen
