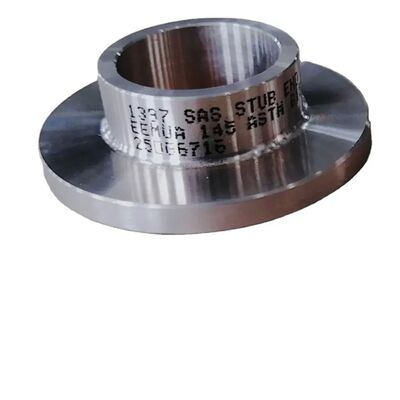

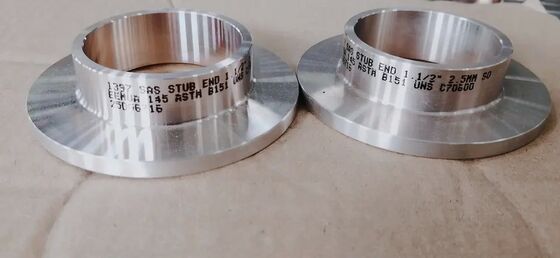

Stumpfschweißverbindungen aus Edelstahl 304/316L mit Überlappungsverbindung für petrochemische Rohre

Edelstahl Butt Schweiß Stub Enden Long Short Lap Joint geschmiedet Rohr Fitting ASME

1.Produktbeschreibung

Edelstahl-Stub Ends sind kritische Übergangsvorrichtungen, die das Rohrende in eine standardisierte Flanschdichtung verwandeln." aber in der Entstehung des Laps (Flare)Sie sind in zwei Produktionsprozesse unterteilt: nahtlos (SMLS) ­ aus nahtlosen Stahlrohren gebildet, mit einer dichten Kornstruktur ohne Längsschweißnaht,mit einer Breite von mehr als 20 mm,■ geschweißt (WELD) ­ aus Stahlplatten geformt und geschweißt, bietet eine bessere Wirtschaftlichkeit für Niederdrucksysteme mit großem Durchmesser.die Rückseite des Klammers ist mit einem R-Winkel oder einem Schal ausgestattet, der mit der inneren Bohrung des Klammergelenkflansches übereinstimmt, wodurch ein gleichmäßiger Flanschdruck während des Schraubens gewährleistet wird, ohne dass Spannungskonzentrationspunkte entstehen.

2.Produktanwendungen

1. Hochdruck- und Hochtemperaturdampfnetze: Verwendet an den Ein- und Ausgängen von Hauptdampf- und Wiedererhitzungsdampfrohren in Kraftwerken.Verhinderung von Müdigkeitsfrakturen am Flanschhals aufgrund drastischer Temperaturschwankungen.

2. Rohrleitung mit starken Schwingungen (Rezipro-Kompressoren): Verwendet in den Ein-/Auslassleitungen von Wechselkompressoren.Es puffert effektiv die Scherschäden ab, die durch Vibrationen an den Schweißgelenken verursacht werden.

3. Ersetzbare "Opferteile": Verwendet an Pumpen-Eingangsschienen, Wärmetauscherkanälen und anderen Erosionsgebieten.Verlängerung der Lebensdauer teurer Ausrüstungskörper.

4. Präzisionsinstrument und Probenahlerzweige: für Geräteverzweigungen mit kleinem Durchgang (DN15 bis DN50),Die Verwendung eines Stub-Endes mit einem Lap Joint Flansch ermöglicht eine einfache Anpassung der Ausrichtung des Geräts, ohne den Präzisionsinstrumentkörper selbst zu verdrehen.

3.Produktvorteile

1. 100%ige Vermeidung des Risikos von Korrosion zwischen den Körnern: Der Hüftbereich wirdAuflösung AuflösenBehandlung zur vollständigen Beseitigung der Restbelastung durch die Kaltbearbeitung, da die Lapface und die innere Bohrung keine Schweißwärmezonen (HAZ) aufweisen,Sie bieten absolute Sicherheitsvorteile in Medien, die anfällig für intergranulare Korrosion sind., wie beispielsweise Stickstoff- und Essigsäure.

2. Strenge Dimensional Chain-Kontrolle: Der Außendurchmesser des Lips und der Wurzelradius (Radusing) werden in einer einzigen Form mit hoher Präzision geformt und sorgen so für eine 100-prozentige Anpassung an dieGegenschlagschulterder Standardflansche für die Lendenverbindung, um Leckagen außerhalb des Zentrums durch Neigung der Flansche nach der Montage zu verhindern.

3. Vollständig nachvollziehbare NDT (nicht zerstörerische Prüfung): Alle Schrägschwebe-Enden und Umschnitte werdenFlüssiges Durchdringungsmittel (PT) oder magnetisches Teilchen (MT)Die Längsschichten der geschweißten Stumpfspitzen werden untersucht.Radiographische Prüfung (RT)um keine inneren Risse, Porosität oder Schlackeinschlüsse zu gewährleisten.

4. Optimierte Wanddicke-Übergangskonstruktion: Die Wanddicke am Ende des Butt-Schweißes ist mit dem Verbindungsrohr (gleiche ID) gleich, wodurch Turbulenzen und Wirbel-Totenzonen beseitigt und die durch den Fluss beschleunigte Korrosion verringert wird.Gleichzeitig erleichtert es die Vorwärmung und die Wärmebehandlung nach dem Schweißen.

5. Hohe Reparaturrate von Schweißarbeiten vor Ort: Beim Anschluss an die Rohrleitung ist nur ein einziges Umfangsschweiß erforderlich, wodurch im Vergleich zu Schweißhalsflanschen keine zwei Filzschweißschweißschweißschweißschweißschweißschweißschweißschweißschweißschweißschweiß schweißschweißschweißschweißschweißschweißschweißschweißschweißschweißschweißschweißschweißschweißschweißschweißschweißschweißschweißschweißschweißschweißschweißschweißschweißschweißschweißschweißschweißschweißschweißschweißschweißschweißschweißschweißschweißschweißschweißschweißschweißschweißschweißschweißschweißschweißschweißschweißschweißschweißschweißschweißschweißschweißschweißschweißschweißschweißschweißDies reduziert die Schweißbelastung um mehr als 40% und erleichtert das Erreichen einer 100%igen Durchdringung.

- Ich weiß.

4Schlüsselproduktspezifikationen

Häufig gestellte Fragen

1Wir sind Hersteller, Sie können die Zertifizierung sehen.

2.Wie lange ist Ihre Lieferzeit? Im Allgemeinen sind es 5-10 Tage, wenn die Waren auf Lager sind. oder es sind 15-20 Tage, wenn die Waren nicht auf Lager sind, es ist nach Menge.

3. Liefern Sie Proben? Ist es kostenlos oder extra? Ja, wir könnten die Probe kostenlos anbieten, müssen aber die Frachtkosten bezahlen.

4. Was sind Ihre Zahlungsbedingungen? Zahlung <=1000USD, 100% im Voraus. Zahlung>=1000USD, 50% T/T im Voraus, Guthaben vor Versand.
