Lange Stummelenden aus Edelstahl mit Stumpfschweißung nach ASME B16.9

Edelstahl-Langform-Stummelenden Schweißnaht ASME B16.9 Fittings

1. Produktbeschreibung

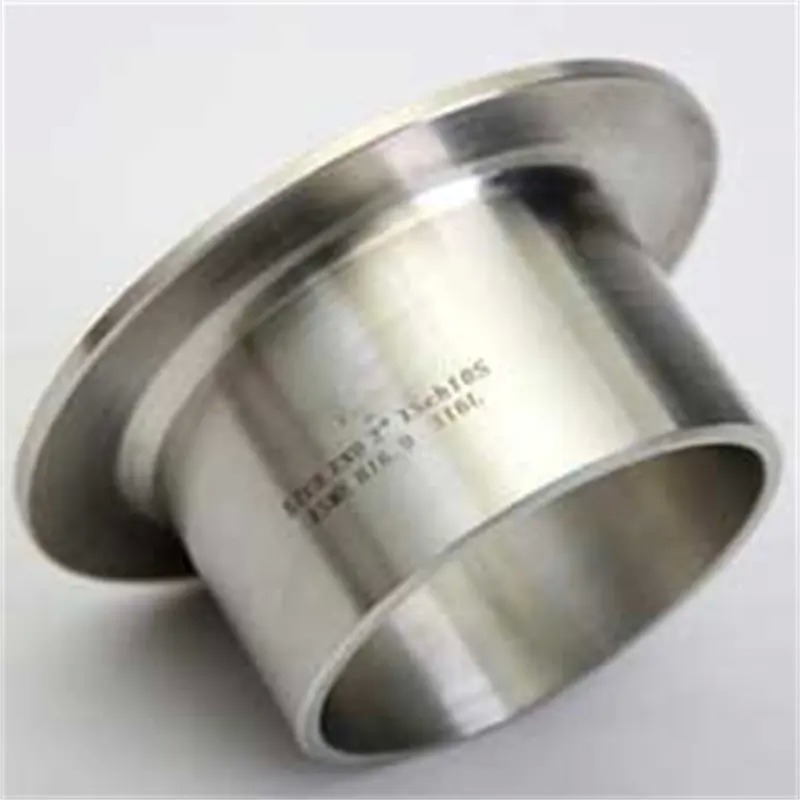

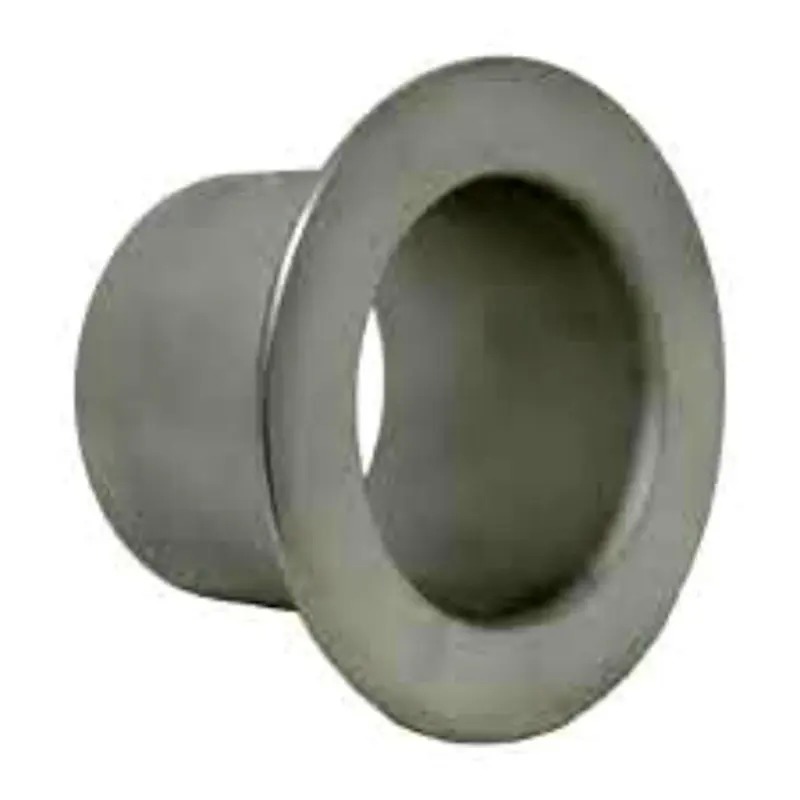

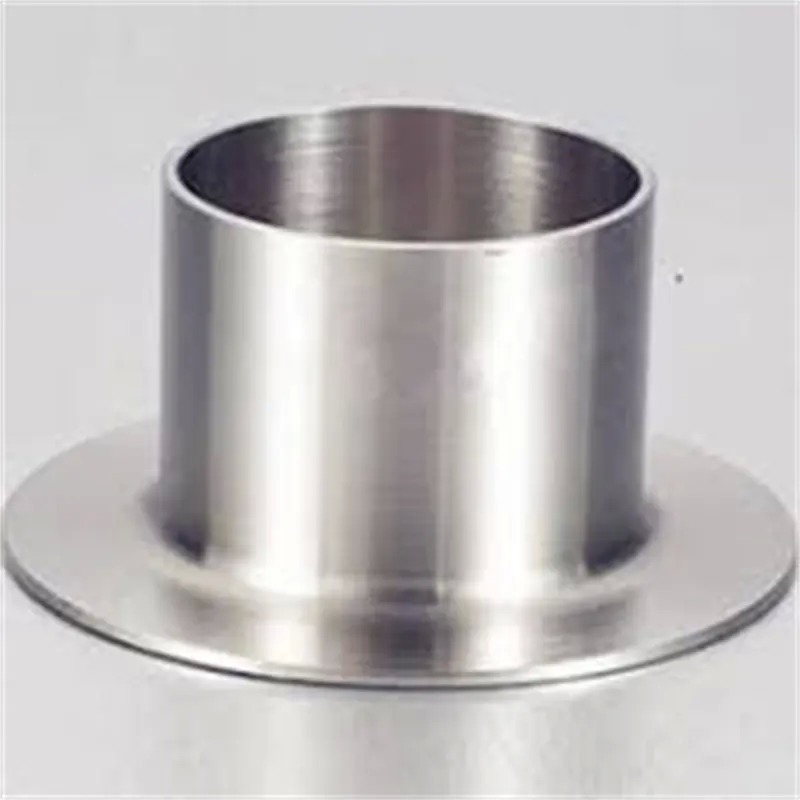

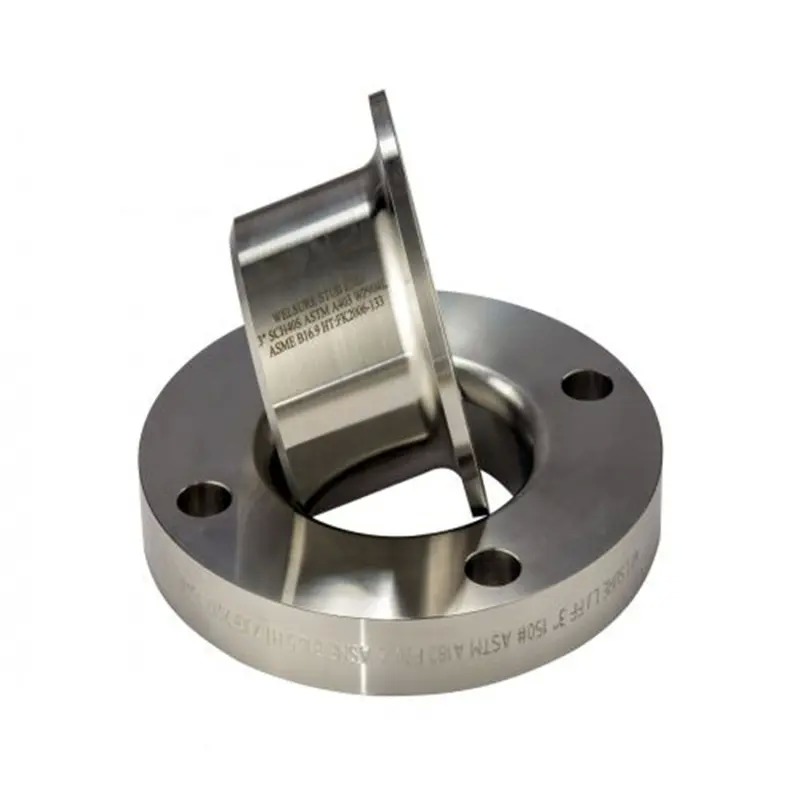

Edelstahl-Stummelenden sind Rohrabschlussteile, die speziell für die schnelle Montage vor Ort und die bequeme zukünftige Wartung entwickelt wurden. Sie bestehen aus einem kurzen Rohrkörper mit einem aufgeweiteten Überlappungsende und bilden ein "abnehmbares, drehbares und austauschbares" Flanschverbindungspaar, wenn sie mit Überlappflanschen kombiniert werden. Das Produkt verlässt das Werk mit bereits geformter Überlappung, lösungsgeglüht und mit präzisionsbearbeiteter Dichtfläche. Vor Ort ist nur eine einzige Stumpfnaht erforderlich, um es in das Rohrleitungssystem zu integrieren. Im Vergleich zu herkömmlichen Schweißhalsflanschen reduziert es erheblich die Schwierigkeit der präzisen Schneid-, Anfas- und Hochrichtungs-Schweißarbeiten für Rohre mit großem Durchmesser vor Ort, was es besonders geeignet für Projekte mit engen Zeitplänen, beengte Einbauräume oder Anwendungen mit häufigen zukünftigen Überholungen macht.

2.Produktanwendungen

Dieses Produkt ist speziell für die folgenden vier typischen Ingenieurszenarien geeignet:

1. Arbeiten in großer Höhe und in beengten Räumen: In oberen Ebenen von Rohrbrücken oder Ausrüstungszwischengeschossen, wo das Heben schwierig ist, muss nur der leichte Flanschring über das Stummelende geschoben und verschraubt werden. Kein schweres Anheben des integralen Flansches ist erforderlich, was die Sicherheitsrisiken bei Arbeiten in der Höhe erheblich reduziert.

2. Häufiges Öffnen/Reinigen von Filtern und Wärmetauschern: In chemischen Anlagen, vor Pumpenfiltern und Wärmetauscherkanalanschlüssen ermöglicht dieses Produkt eine schnelle Demontage, um den betrieblichen Anforderungen für die regelmäßige Entfernung von verkokten Ablagerungen oder den Austausch von Filterelementen gerecht zu werden.

3. Flexible Übergangsabschnitte an Rohrbrückenenden und Ausrüstungsstutzen: Wird zum Anschluss von großen Einlass-/Auslassleitungen von Kompressoren und Turbinen verwendet. Der geringe Spielraum des Überlappflansches gleicht geringe Vibrationsverschiebungen während des Anlagenbetriebs aus und verhindert Schäden an der Schnittstelle, die durch starre Verbindungen verursacht werden.

4. Schnelle Montage von temporären Rohrleitungen und Inbetriebnahmeleitungen: Während der Inbetriebnahmephasen von Projekten können häufig geänderte temporäre Leitungen mit Stummelenden und Überlappflanschen schnell montiert und demontiert werden. Die Fittings können an mehreren Stellen wiederverwendet werden, was die einmaligen Investitionskosten reduziert.

​3. Produktvorteile

4.Produktfunktionen

1. Toleranz und Feinabstimmungsfunktion für die Montage vor Ort: Der gerade Rohrabschnitt des Stummelendes hat eine gewisse Längenreserve. Die Montage vor Ort ermöglicht ein leichtes Zuschneiden, um akkumulierte Längenfehler aus der Rohrvorfertigung auszugleichen und eine spannungsfreie Ausrichtung zwischen der Flanschfläche und dem Ausrüstungstutzen zu gewährleisten.

2. Gleichmäßige Schraubenkraftübertragung und Dämpfungsfunktion: Die gekrümmte Übergangsfläche auf der Rückseite der Überlappung verteilt die Schraubenvorspannung gleichmäßig über den gesamten Dichtumfang und verhindert lokale Überkompression und Dichtungskollaps. Gleichzeitig bietet der Passungsspiel zwischen der Rückschulter und der Flanschbohrung eine Mikrodämpfung, die den direkten Einfluss von Stoßbelastungen auf die Schweißnaht reduziert.

3. Funktion eines Inspektionsfensters für das Rohrleitungssystem während des Betriebs: Nach dem Trennen des Überlappflansches können das Innere des Stummelendes und die Rohrwand zur Inspektion direkt freigelegt werden. Dies dient als"temporärer Inspektionsanschluss", der eine Endoskopuntersuchung auf interne Korrosion oder Ablagerungen ermöglicht.

4. Schnelle Rohrleitungsisolierung und Einsteckfunktion für Blindplatten: Wenn eine temporäre Isolierung eines Rohrabschnitts erforderlich ist, kann eine Schiebeblindscheibe direkt zwischen die Überlappungsfläche des Stummelendes und den Überlappflansch eingeführt werden, wodurch eine schnelle Prozessisolierung ohne zusätzliche Rohrschnitte erreicht wird.
