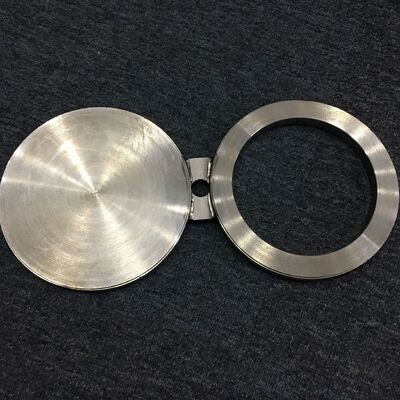

Cooper Nickel Spectacle Blind ASTM B466 UNS C71500 4" ASME B16.48 Korrosionsschutz

1. Produktbeschreibung

Dieses Produkt ist eine Spectacle Blind (auch bekannt als Figure-8 Blind), hergestellt aus UNS C71500 (70/30 Kupfer-Nickel-Legierung / CuNi 70/30) gemäß ASTM B466 und ASME B16.48 Standards. Eine Spectacle Blind ist eine permanente Rohrleitungs-Isolationsvorrichtung, die aus zwei Metallscheiben besteht, die durch eine kurze Verbindungsstange verbunden sind: eine massive Scheibe (der Blind) und eine offene Scheibe mit einer Bohrung (der Ringabstandshalter). Die Achterform ähnelt einer Brille, was ihr den Namen gibt. UNS C71500, auch bekannt als CuNi 70/30 oder Werkstoff Nr. 2.0882, enthält etwa 70 % Kupfer und 30 % Nickel mit geringen Zusätzen von Eisen und Mangan zur Verbesserung von Festigkeit und Korrosionsbeständigkeit. Dieser 4" Flansch ist für die Installation zwischen zwei ASME B16.5 Flanschen konzipiert , um positive Isolation für Geräte oder Rohrleitungsabschnitte zu gewährleisten, die inspiziert, gewartet oder außer Betrieb genommen werden müssen.

2. Wichtige Produktparameter

3. Anwendung / Verwendung

Diese Spectacle Blind ist ideal für Meerwasser- und korrosive Flüssigkeitssysteme, die eine positive Isolation erfordern:

• Marine & Schiffbau: Meerwasserkühlsysteme, Feuerlöschleitungen, Ballastsysteme

• Offshore-Öl & Gas: Plattformleitungen, Unterwasseranwendungen, Meerwasserinjektion

• Entsalzungsanlagen: Meerwasseransaugung, Speisewasserleitungen für Umkehrosmose, Sole-Rezirkulation

• Energieerzeugung: Kühlwassersysteme für Kondensatoren, Wärmetauscher

• Chemische Verarbeitung: Chloridhaltige Umgebungen, in denen Edelstahl SCC erleiden kann

• Geräteisolation: Oberhalb/unterhalb von Wärmetauschern, Behältern, Pumpen, die gewartet werden müssen

4. Vorteile

• Positive Isolation: Bietet absolute, leckagefreie Isolation – zuverlässiger als Ventile, die lecken oder versehentlich geöffnet werden können

• Überlegene Korrosionsbeständigkeit: Außergewöhnliche Beständigkeit gegen Meerwasser, Lochfraß, Spaltkorrosion, Spannungsrisskorrosion und Wasserstoffversprödung

• Biofouling-Beständigkeit: Kupfergehalt hemmt auf natürliche Weise maritimes biologisches Wachstum

• Visuelle Anzeige: Der hervorstehende Griff/die Lasche bestätigt visuell, ob die Leitung offen oder geblendet ist

• Dauerhafte Installation: Verbleibt während der gesamten Lebensdauer im Rohrleitungssystem; keine separate Lagerung für Blind und Abstandshalter erforderlich

• Einfaches Wechseln: Um 180 Grad drehen, um von der offenen zur geschlossenen Position zu wechseln, ohne die Armatur zu entfernen

• Hohe Festigkeit: 70/30 CuNi bietet bessere Festigkeit und Erosionsbeständigkeit als 90/10 CuNi

5. Funktionen

Die Spectacle Blind bietet eine dauerhafte, leckdichte Isolationsvorrichtung für Rohrleitungssysteme. In der „offenen“ Position, sitzt der Ringabstandshalter mit einer Bohrung, die der Rohr-ID entspricht, zwischen den Flanschen und ermöglicht vollen Durchfluss. In der „geschlossenen“ Position, wird die Baugruppe um 180 Grad gedreht, sodass die massive Blindscheibe zwischen den Flanschen sitzt und den Durchfluss vollständig blockiert. Die ungenutzte Scheibe hängt außerhalb des Flanschpaares und ist für die Bediener sichtbar als visuelle Bestätigung des Leitungsstatus. Zwei Dichtungen sind erforderlich – eine auf jeder Seite der aktiven Scheibe.

6. Installationsanleitung

1. Inspektion nach dem Auspacken: Auf Transportschäden prüfen; Kennzeichnungen, Abmessungen und Druckklasse gemäß ASME B16.48 überprüfen

2. Oberflächenvorbereitung: Spectacle Blind und Flanschflächen mit speziellen Werkzeugen reinigen; Öl, Fett und Verunreinigungen entfernen

3. Flanschvorbereitung: Leitungsteil druckentlasten und entleeren; Flanschpaar lösen und auseinander spreizen

4. Dichtungsinstallation: Neue Dichtungen auf beiden Seiten der Spectacle Blind anbringen (eine auf jeder Fläche der aktiven Scheibe)

5. Positionierung: Für den Normalbetrieb den Ringabstandshalter zwischen den Flanschen positionieren (offene Position). Zur Isolation um 180 Grad drehen, um die massive Blindscheibe zu positionieren (geschlossene Position)

6. Verschraubung: Längere Stehbolzen verwenden (um die zusätzliche Dicke der Spectacle Blind und zweier Dichtungen zu berücksichtigen). Im Kreuzschlüssel-Sequenz auf das empfohlene Drehmoment anziehen

7. Überprüfung: Bestätigen Sie, dass der hervorstehende Griff/die Lasche die korrekte Position visuell anzeigt (Abstandshalter = offen; Blind = geschlossen)

7. Vorsichtsmaßnahmen

• Sauberkeit: Erfordert ein höheres Maß an Sauberkeit als die Herstellung von Kohlenstoffstahl; spezielle Werkzeuge verwenden, um Kontamination zu vermeiden

• Temperaturgrenze: Bei wässrigen Korrosionsanwendungen die Systembedingungen für Temperaturen über 300°C prüfen

• Dichtungsanforderung: Zwei Dichtungen sind zwingend erforderlich – eine auf jeder Seite der aktiven Scheibe

• Verschraubung: Längere Stehbolzen sind aufgrund der zusätzlichen Dicke der Spectacle Blind und zweier Dichtungen erforderlich

• Medienkompatibilität: Nicht empfohlen für die Verwendung mit starken oxidierenden Säuren (z. B. Salpetersäure) oder Ammoniaksystemen

• Platzbedarf: Die Installation muss den vollen Schwenkbereich der Spectacle Blind für eine 180-Grad-Drehung ermöglichen

• Griffanzeige: Der hervorstehende Griff ist die primäre visuelle Anzeige des Leitungsstatus – stellen Sie sicher, dass er deutlich sichtbar und richtig gekennzeichnet ist

8. Versand & Lieferung

• Die Standardlieferzeit beträgt in der Regel 15–30 Tage, abhängig von Bestellmenge, Druckklasse und Verfügbarkeit der Spezifikationen

9. Zahlungsbedingungen

• Gängige internationale Zahlungsmethoden sind T/T (Telegraphic Transfer) und L/C bei Sicht (Letter of Credit)

10. Verpackung

• Produkte werden sicher in Sperrholzkisten oder Holzkisten mit interner Polsterung verpackt, um einen sicheren Transport zu gewährleisten und Schäden während des Transports zu vermeiden

11. Kundendienst / Rückgabe & Garantiebestimmungen

• Alle Produkte werden vor dem Versand einer strengen Qualitätsprüfung unterzogen, mit Mill Test Certificates (EN 10204 3.1/3.2) verfügbar

• Drittanbieterinspektion (ABS, DNV, CCS, LR, BV usw.) auf Anfrage erhältlich

• Bei Qualitätsproblemen die Originalverpackung aufbewahren und entsprechende Fotos oder Berichte von Drittanbieterinspektionen vorlegen

• Spezifische Rückgabe-, Umtausch- und Garantiebedingungen unterliegen der endgültigen Kaufvertragsvereinbarung.

  FAQ

  1. Sind Sie ein Handelsunternehmen oder Hersteller?
      Wir sind Hersteller, Sie können die Zertifizierung sehen.
  2. Wie lange ist Ihre Lieferzeit?
      Im Allgemeinen 5-10 Tage, wenn die Ware auf Lager ist. Oder es sind 15-20 Tage, wenn die Ware nicht auf Lager ist, je nach Menge.
  3. Stellen Sie Proben zur Verfügung? Ist sie kostenlos oder extra?
      Ja, wir könnten die Probe kostenlos anbieten, müssen aber die Frachtkosten bezahlen.
  4. Was sind Ihre Zahlungsbedingungen?
      Zahlung=1000USD, 50% T/T im Voraus, Restbetrag vor Versand.
