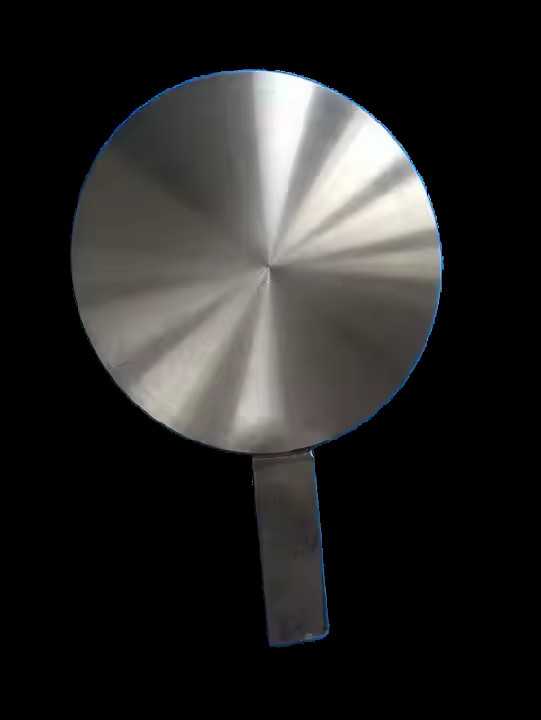

Blindflansch ASTM A815 UNS S31803 Duplex-Edelstahl 4" ASME B16.48

Paddle Blank ASTM A815 UNS S31803 Duplex aus Edelstahl 4" ASME B16.48

1. Produktbeschreibung

Dieses Produkt ist ein Paddelblank (auch als Spadeflansche bezeichnet) ausUNS S31803(Duplex 2205) aus rostfreiem Stahl gemäßASTM A815undASME B16.48StandardsEin Paddelblank ist eine solide, flache Stahlscheibe mit einem hervorstechenden Griff, die zwischen zwei Flanschen eingesetzt werden soll, umpositive Isolationmit einer Breite von mehr als 20 mm,Im Gegensatz zu einer Brillenblinde ist die Paddelblende eine Einweg-Isoliervorrichtung, die vollständig entfernt wird, wenn der Fluss wiederhergestellt werden muss.. UNS S31803 ist ein zweiphasiger Edelstahl mit einer Mikrostruktur von etwa 50% Ferrit und 50% Austenit, der ungefährVerdoppeln Sie die Ausbeuteaus austenitischem Edelstahl der Serien 300 mit außergewöhnlicher KorrosionsbeständigkeitDiese 4-Zoll-Fitterung der Klasse 300# ist für die Schraubeninstallation zwischen ASME B16.5-Flanzen in Hochdruck- und korrosiven Servicepipelinesystemen ausgelegt.

2. Schlüsselprodukte

3. Anwendung / Verwendung

Dieses Paddel-Blank ist ideal für Hochdruck- und korrosive Flüssigkeitssysteme geeignet, die eine positive Isolierung erfordern:

• Öl und Gas: Offshore-Plattformen, Unterwasserleitungen, Bohrkopfverbindungen, chemische Injektionsleitungen

• Chemische Verarbeitung: Chlorid enthaltende Prozessströme, Säuredienstleistungen

• Meer und Entsalzung: Meerwasserleitungen, Hochdruck-RO-Membranzufuhrleitungen

• Stromerzeugung: Kühlwasseranlagen, Dampfleitungen

• Zellstoff und Papier: Bleichleitungen, Verdauungssysteme

4. Vorteile

• Positive Isolation: bietet eine absolute, leckfreie Isolierung, die zuverlässiger ist als Ventile, die lecken oder versehentlich geöffnet werden

• Überlegene Stärke: Die Leistungsfestigkeit (450 MPa) beträgt ca.doppelt so hoch wie bei 316L, die höhere Druckwerte bei geringerer Dicke ermöglichen

• Ausgezeichnete Korrosionsbeständigkeit: PREN ~34-36 bietet eine hervorragende Beständigkeit gegen Schwellungen, Spaltkorrosion und Chlorid-Stresskorrosionscracking

• Sichtbarkeit: Der hervorstehende Griff bestätigt sichtbar, dass die Leitung verblendet ist

• Kostenwirksam: Niedrigere Anfangskosten im Vergleich zu Brillenläden; ideal für seltener Isolationsbedarf

5. Funktionen

Die Festplatte wird zwischen zwei Flanschen mit Dichtungen auf beiden Seiten eingesetzt und blockiert den Flüssigkeitsfluss vollständigDer hervorstehende Griff dient als visueller Indikator, dass die Leitung verblendet ist.. Um den Fluss wiederherzustellen, wird der Paddel-Blank entfernt und durch einen Paddel-Spacer ersetzt (borene Scheibe)Im Gegensatz zu Brillenschleier werden die Paddelblöcke während des normalen Betriebs vollständig entfernt, was sie für Systeme geeignet macht, bei denen eine Isolierung erforderlich istweniger häufig .

6. Installationsanleitung

1. Inspektion der Auspacken: Überprüfen Sie, ob es bei der Beförderung Schäden gibt; überprüfen Sie Kennzeichen, Abmessungen und Druckklasse nach ASME B16.48

2. Oberflächenvorbereitung: Reinigen Sie das Paddel und die Flansche; entfernen Sie Öl, Fett und Schadstoffe

3. Vorbereitung der Flansche: Druckentfernen und Entleeren des Leitungsbereichs; das Flanschpaar lösen und die Flansche auseinander legen

4. Einbau von Dichtungen: Neue Dichtungen anbringenBeide Seitenmit einer Breite von mehr als 20 mm,

5. Positionen: Das Paddel-Blank zwischen die Flansche mit dem nach außen ausgestreckten Griff einführen

6. Schrauben: Installieren Sie Knotenbolzen und -muttern (sichern Sie eine ausreichende Länge für die zusätzliche Dicke).

7. Überprüfung: Bestätigen Sie, dass der Griff sichtbar zeigt, dass die Leitung verblendet ist

7. Vorsichtsmaßnahmen

• Ferrit-Bilanz: Sicherstellen, dass der Ferritgehalt zwischen40 bis 60%- Eine unsachgemäße Wärmebehandlung ist die häufigste Ursache für ausserhalb der Spezifikationen liegende Ferritverhältnisse.

• Temperaturbegrenzung: Nicht empfohlen300°Coder weniger-50°Caufgrund der verringerten Zähigkeit

• Anforderungen an die Dichtung: Zwei Dichtungen sind obligatorisch

• Schrauben: Längere Stiftschrauben sind aufgrund der zusätzlichen Dicke des Paddelblank und zwei Dichtungen erforderlich

• Reinheit: erfordert eine höhere Reinheit als die Herstellung aus Kohlenstoffstahl; verwenden Sie spezielle Werkzeuge, um Kontamination zu vermeiden

• Qualitätsprüfung: Ferritgehalt nach ASTM E562 und Korrosionsprüfung nach ASTM A923 empfohlen

8. Versand und Lieferung

• Die Standardlieferzeit beträgt typischerweise15-30 Tage, je nach Bestellmenge, Druckklasse und Spezifikation

9. Zahlungsbedingungen

• Zu den gängigen internationalen Zahlungsmethoden gehörenT/T (Telegraphische Überweisung)undL/C auf Sicht (Kreditbrief)

10. Verpackung

• Die Produkte sind sicher verpacktSperrholzgehäuseoderHolzkistenmit innerem Polster, um einen sicheren Transport zu gewährleisten und Schäden während der Beförderung zu vermeiden

11. Nachverkaufs- / Rücksendungs- und Garantiepolitik

• Alle Produkte werden vor dem Versand einer strengen Qualitätsprüfung unterzogen.Prüfbescheinigungen für Mühlen (EN 10204 3.1/3.2)verfügbar, einschließlich der Ergebnisse der chemischen, mechanischen Eigenschaften, des Ferritgehalts und der Korrosionsprüfung

• Auf Wunsch verfügbar für die Prüfung durch Dritte (ABS, DNV, CCS, LR, BV usw.)

• Bei Qualitätsproblemen die Originalverpackung beibehalten und entsprechende Fotos oder Prüfberichte von Dritten vorlegen

• Spezifische Rückgabe-, Umtausch- und Gewährleistungsbedingungen unterliegen der endgültigen Verkaufsvereinbarung.

.

Häufig gestellte Fragen

1Sind Sie Handelsfirma oder Hersteller?
Wir sind Hersteller, Sie können die Zertifizierung sehen.
2Wie lange dauert die Lieferung?
Im Allgemeinen sind es 5-10 Tage, wenn die Waren auf Lager sind. oder es sind 15-20 Tage, wenn die Waren nicht auf Lager sind, es ist je nach Menge.
3Gibt's Proben, kostenlos oder extra?
Ja, wir könnten die Probe kostenlos anbieten, müssen aber die Frachtkosten bezahlen.
4Wie lautet Ihre Zahlungsbedingungen?
Zahlung <=1000USD, 100% im Voraus. Zahlung>=1000USD, 50% T/T im Voraus, Guthaben vor Versand.
