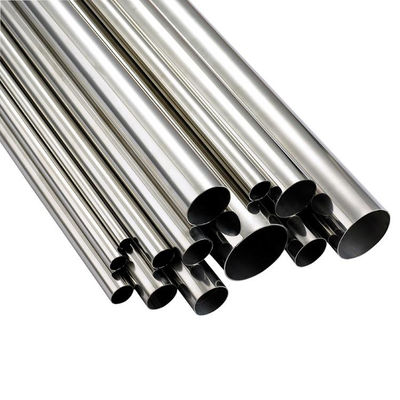

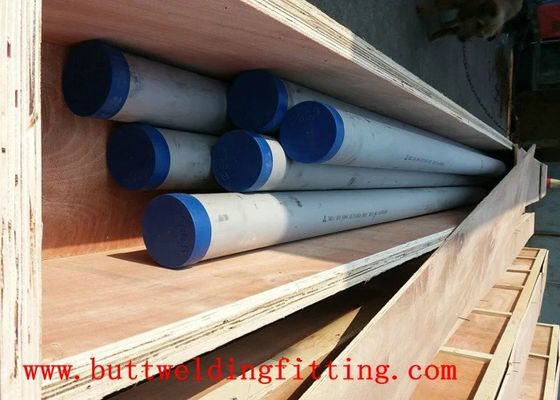

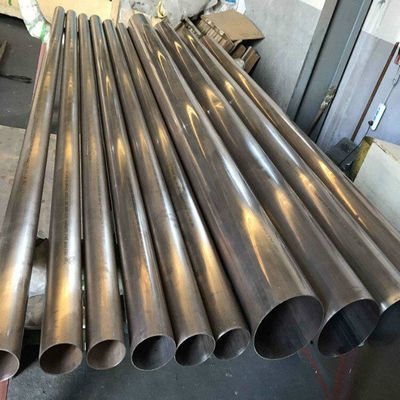

Hochleistungs-S31803 Duplex-Stihlseamless Pipe 2205 Dünnwanddruckbehälter

Hochleistung S31803 Duplex-nahtloses Rohr aus Edelstahl für Druckbehälter mit dünner Wand

DieS31803 Nahtlosrohr aus Edelstahl(allgemein bekannt als 2205, EN 1.4462) liefert etwadoppelt so stark wie herkömmliche austenitische Edelstahl 316L, so daß Ingenieure Druckbehälter, Wärmetauscher und Prozessrohrsysteme mit deutlich dünneren Wänden entwerfen können.mit einer Mindestfestigkeit von 450 MPa (65 ksi) im Vergleich zu 170 MPa für 316L, the S31803 duplex pipe allows wall thickness reductions of 30-50 percent while maintaining identical pressure containment ratings per ASME Boiler and Pressure Vessel Code Section VIII Division 1 design rulesDas hier.Konstruktion von DünnwanddruckbehälternDer neue Ansatz führt direkt zu einem geringeren Materialgewicht, geringeren Verbrauchskosten bei der Herstellung und dem Schweißen sowie geringeren Anforderungen an die Strukturunterstützung.und vereinfachte Logistik für Handhabung und Installation, wobei sie gleichzeitig eine überlegene Chlorid-Pitting-Widerstandsfähigkeit mit einem PREN-Wert von 34 oder höher bieten.

The balanced ferrite-austenite microstructure (approximately 50 percent each phase) combines the high strength and chloride stress corrosion cracking resistance of the ferritic phase with the toughness and weldability of the austenitic phase. This unique dual-phase structure provides exceptional resistance to stress corrosion cracking in chloride-containing environments where standard 304 and 316 stainless steels are susceptible to catastrophic failureJedes Rohr wird bei 1020-1100 Grad Celsius mit einer Lösung gegrillt, gefolgt von einer schnellen Wasserlöschung, um ein optimales Phasenverhältnis zu erreichen.nach ASTM E562 metallographische Punktzahlmessung an Probenringen aus jeder Wärmebehandlungssparte. Zertifiziert nach NACE MR0175/ISO 15156 für den Sauerbetrieb in H2S-haltigen Öl- und Gasumgebungen bis zur Schweregradstufe VI mit nachgewiesener Widerstandsfähigkeit gegen Sulfid-Stresskrecken.

Technische Spezifikation

Gewichtsersparnis und Designvorteile

• 50 Prozent Ertragsstärke Vorteil:Mit einer Mindestausbeugfestigkeit von 450 MPa gegenüber 170 MPa für 316L ermöglicht das Duplexrohr S31803 eine Wandstärkeverringerung von 30-50 Prozent für identische Konstruktionsdruckwerte nach ASME B31.3 und ASME Abschnitt VIII Abteilung 1, wodurch die Materialbeschaffungskosten pro Meter direkt gesenkt werden.
• Gesamtverringerung der installierten KostenEin dünneres Wandrohr reduziert den Schweißverbrauch, verkürzt die Schweißzeit durch reduzierte Füllpassagen, verringert den Prüfbereich nach dem Schweißen und minimiert die Anforderungen an die Wärmebehandlung.Verringerung der gesamten installierten Kosten um 15-25 Prozent im Vergleich zu Rohrsystemen mit gleichem Druck von 316L.
• Strukturelle Gewichtsersparnisse:Das reduzierte Rohrgewicht führt zu leichteren Rohrstützstrukturen, kleineren Stahlprofilen für Rohrspangen, geringerer Grundlast,und niedrigere Anforderungen an die Krankapazität während des Baus, was eine kumulative Einsparung der Investitionsausgaben für das gesamte Projekt ermöglicht.
• Verbesserte Durchflusskapazität:Dünnere Wände mit identischem Außendurchmesser erhöhen die interne Querschnittsflussfläche, reduzieren die Flüssigkeitsgeschwindigkeit, den Druckverlust und den Energieverbrauch während der gesamten Lebensdauer des Rohrsystems,jährlich laufende Einsparungen bei den Betriebskosten zu erzielen.
• Vereinfachte Offshore-Logistik:Auf Offshore-Plattformen, auf denen das Gewicht sehr hoch ist, reduziert die 30-50%ige Gewichtsreduktion pro linearem Meter von Duplexrohr direkt die Stahltonnage der Strukturen an der Oberseite.Anforderungen an die Verstärkung des Decks, und Spezifikationen für die Kapazität von Anlagefahrzeugkranen.
• Verstärkung der Lebensdauer durch MüdigkeitDie feinkörnige Duplex-Mikrostruktur bietet im Vergleich zu austenitischen Edelstahlen mit grobem Korn eine überlegene Ermüdungsbeständigkeit und verlängert die Lebensdauer in Anwendungen, die einem Druckzyklus unterliegen.Wärmeübergangsstoffe, oder durch Vibrationen verursachte zyklische Belastungen.

Anwendungen

• Druckbehälter und Lagertanks:Dünnwandkonstruktion für Hochdruckseparatoren, Knock-out-Fässer, Puffertanks und Speicherbehälter in Offshore-Öl- und Gas-, Chemie- und Petrochemieanlagen, bei denen Gewicht, Materialkosten,und die Optimierung des Fertigungsplans sind entscheidende Projekttreiber.
• Wärmetauscher und Kühlgeräte:Rohrleitungen für Rohr-Wärmetauscher, Platten-Rahmen-Wärmetauscheranschlüsse, luftgekühlte Wärmetauscherkopf,und Prozesskühler-Verbindungsrohrleitungen, die in chloridhaltigem Kühlwasser oder Prozessflüssigkeitsdienst betrieben werden.
• Untersee-Manifold und Jumper:S31803 Duplex ist weit verbreitet für Unterwasserproduktionsspülkörper, Rohrleitungsspringer, Spulenstücke,und Verbindungen, bei denen eine hohe Festigkeit die Wandstärke für die Einsturzfestigkeit in Tiefwasser reduziert, während Duplex-Korrosionsfestigkeitsgriffe Wasser mit hohem Chloridgehalt erzeugen.
• Entsalzungsanlagen:Hochdruck-Umkehrosmose (SWRO) -Zufuhrleitungen, Abstoßleitungen für Soleund Energiewiederherstellungsgeräte, bei denen die Kombination aus hohen Druckkennzahlen und aggressiver Chloridumgebung das dünne Wandduplex zur optimalen Materialauswahl macht.
• Ausrüstung für chemische Verfahren:Reaktorverbindung, Säureübertragungsleitungen, Lösungsmittelrückgewinnungssysteme,und Korrosionsmedien, bei denen 316L eine übermäßige Wandstärke erfordern würde und 904L oder Nickellegierungen zu hohen Materialkosten führen würden.

Häufig gestellte Fragen

F: Wie viel Gewicht kann ich sparen, wenn ich von 316L auf S31803 Duplex für Druckbehälterrohren wechsle?
A: Die Gewichtsersparnisse sind direkt proportional zur durch den Vorteil der Ausbeutefestigkeit erreichbaren Wanddickenreduktion.3 und Abschnitt VIII Abschnitt 1 zulässige Spannungswerte bei Konstruktionstemperatur für S31803 sind etwa 20,0-2,5 mal höher als 316L, verringert sich die berechnete Mindestwandstärke bei identischen Konstruktionsbedingungen um einen ähnlichen Faktor.Für ein typisches 12-Zoll-NPS-Rohr, das für 50 bar bei 100 Grad Celsius ausgelegt ist, beträgt die berechnete Wandstärke für 316L etwa 9,5 mm (SCH 40), während für S31803 nur 4,0 mm (SCH 10S) erforderlich sind. Dies entspricht einer Gewichtsreduktion von 49 kg/m auf 21 kg/m:eine Einsparung von 57 ProzentÜber ein 500 Meter langes Rohrsystem sparen sich damit 14 Tonnen Materialgewicht, wodurch Strukturstahl, Schweißverbrauchsmaterialien und Installationsarbeit proportional reduziert werden.

F: Hält ein dünnwandiges Duplexrohr eine ausreichende Korrosionsfähigkeit für den langfristigen Betrieb?
A: Ja, und dies ist ein grundlegender Vorteil von Duplex-Edelstahl. Im Gegensatz zu Kohlenstoffstahl, wo Korrosionsvermögen der Druckwandstärke hinzugefügt werden muss (typischerweise 1,5-3,0 mm),Duplex-Edelstahl widersteht durch seine passive Oberflächenfolie aus Chromoxid der allgemeinen Korrosion und erleidet in ordnungsgemäß ausgewählten Betriebsumgebungen keine fortschreitende WandverdünnungDer PREN-Wert von 34 oder höher für S31803 garantiert die Beständigkeit gegen die Korrosion durch Gruben bei Chloridgehalten von bis zu 10.000 ppm bei Umgebungstemperaturen.Dies bedeutet, dass die Wandstärke, die allein für die Druckbindung berechnet wird, für die gesamte Konstruktionsdauer ausreicht, ohne eine Opferdicke hinzuzufügen, was den Gewichtsersparnisvorteil gegenüber Alternativen aus Kohlenstoffstahl, die erhebliche Korrosionsminderungen erfordern, weiter verstärkt.

F: Ist das Duplexrohr S31803 für den Sauerdienst mit H2S geeignet?
A: Ja, S31803 ist in der Tabelle A.28 der NACE MR0175/ISO 15156-3 als akzeptabel für den Sauerbetrieb innerhalb definierter Umweltgrenzwerte aufgeführt.Die nach der NACE vorgeschriebene Höchsthärte von 31 HRC (290 HBW) wird leicht durch eine richtige Lösungsbrennwärmebehandlung bei 1020-1100 °C, gefolgt von einer schnellen Wasserlöschung, erreicht.Bei Umgebungstemperatur eignet sich S31803 für den Sauerdienst bis zu etwa 0,1 bar (1,5 psi) H2S-Teildruck mit 10 Prozent NaCl-Salzlake bei einem pH-Wert von 4,5 oder höher pro Labortestdaten.Bei höheren H2S-Spiegeln oder bei erhöhter Temperatur, Super-Duplex-Klasse S32750 (2507) mit PREN 41 oder höher kann empfohlen werden. Wir liefern bei jeder Sendung vollständige NACE MR0175-Konformitätszertifikate mit Dokumenten zur Härteprüfung,Überprüfung der Mikrostruktur, und Korrosionsprüfung nach ASTM-Methode G48 A zur Bestimmung der kritischen Bohrtemperatur.

F: Wie wird das richtige Ferrit-Austenit-Gleichgewicht im fertigen Rohr überprüft?
A: The ferrite content in each heat treatment lot is measured using ASTM E562 systematic manual point count method on metallographically prepared cross-section samples examined at 400x magnification under an optical microscope after electrolytic etching in 20 percent sodium hydroxide solutionFür die Erzielung statistisch gültiger Ergebnisse werden mindestens 25 Felder pro Probe gezählt, wobei die Akzeptanzkriterien 40-60 Volumenprozent Ferrit betragen.Wir verwenden ein kalibriertes Feritskop (Magnetinduktionsverfahren) zur schnellen und zerstörungsfreien Überprüfung der Rohroberfläche vor dem Versand, korreliert mit der Referenzmethode der Punktzahl. Beide Messungen werden auf der Prüfbescheinigung aufgezeichnet.Unzureichendes Ferrit verringert die Festigkeit und die Chlorid-SCC-Widerstandsfähigkeit, während überschüssiger Ferrit bei Schweißen zu Zerbrechlichkeit und geringerer Härte bei niedrigen Temperaturen führen kann.
