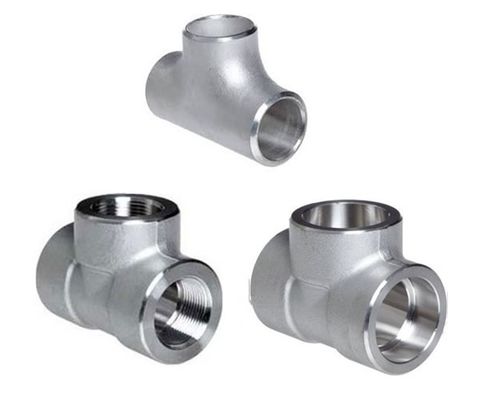

Hydrostatisch geprüfter Edelstahl-Schweißstutzen-T-Stück ASME B16.9 SCH40

  • Hydrostatic Pressure Tested Stainless Steel Butt Weld Equal Tee ASME B16.9 SCH40
  • Hydrostatic Pressure Tested Stainless Steel Butt Weld Equal Tee ASME B16.9 SCH40
  • Hydrostatic Pressure Tested Stainless Steel Butt Weld Equal Tee ASME B16.9 SCH40
  • Hydrostatic Pressure Tested Stainless Steel Butt Weld Equal Tee ASME B16.9 SCH40
  • Hydrostatic Pressure Tested Stainless Steel Butt Weld Equal Tee ASME B16.9 SCH40
Herkunftsort Zhejiang, China
Markenname WNRLN
Zertifizierung ISO 9001:2015, EN 10204 3.1 MTR
Modellnummer HT-TEE-SCH40
Min Bestellmenge 10 Stück
Preis USD 10-120 / Piece
Verpackung Informationen Seetaugliche Holzkisten oder Paletten mit individuellem Schutz
Lieferzeit 5–7 Werktage für den Lagerbestand, 15–25 Tage für die Produktion
Zahlungsbedingungen T/T, L/C, Western Union
Versorgungsmaterial-Fähigkeit 10000 Stück pro Monat
Produktdetails
Produktname Hydrostatisch getestetes Edelstahl-T-Stück mit Stumpfschweißung Testmethode Hydrostatischer Drucktest bei 1,5-fachem Auslegungsdruck
Standard ASME B16.9, ASTM A403 Wandstärke SCH40 / SCH40S
Zertifizierung EN 10204 3.1 MTR, Hydrostatic Test Report Anwendung Öl und Gas, Energieerzeugung, Wasseraufbereitung, Prozessrohrleitungen
Hervorheben

Hydrostatisch getestetes T-Stück

,

Edelstahl-T-Stück mit Stumpfschweißung

,

Druckgeprüfte Rohrverschraubung
Hinterlass eine Nachricht
Produkt-Beschreibung
Hydrostatischer Druck getestet Edelstahl Butt Schweiß gleich Tee ASME B16.9 SCH40

DieHydrostatischer Druck getestet Edelstahl Butt Schweiß gleich Teeist nach ASME-B16.9-Dimensionsnormen hergestellt und unterliegt strengen hydrostatischen Druckprüfungen zur Überprüfung der Strukturintegrität und der undichtesten Leistung.Jede Einrichtung wird einzeln einem hydrostatischen Prüfdruck von 1.5 mal der Konstruktionsdruckstärke, die für eine Mindestdauer gemäß den geltenden Vorschriften des Kodex gehalten wird.

Diese hydrostatisch getestete Edelstahl-Butt-Schweiß-Gleiche-Tie ist in mehreren Sorten erhältlich, darunter WP304, WP304L, WP316, WP316L, WP321 und WP347,mit einer Wanddicke von SCH40 und einem optimalen Gleichgewicht von Druckkapazität und Materialwirtschaft für allgemeine industrielle RohrleitungenDas umfassende Prüfprotokoll umfasst eine visuelle Inspektion, eine Dimensionsprüfung und eine hydrostatische Druckprüfung, die mit Materialprüfberichten (MTR EN 10204 3.1) für eine vollständige Rückverfolgbarkeit.

Technische Spezifikation
Parameter Spezifikation
Standards ASME B16.9, ASTM A403
Materielle Optionen Die in Absatz 1 Buchstabe b genannten Angaben sind zu beachten.
Typ Gleicher Tee (Gleicher Tee)
Größenbereich 1/2" - 24" (DN15 - DN600) nahtlos
Wandstärke SCH40 / SCH40S
Druckprüfung Hydrostatische Prüfung 1,5x Konstruktionsdruck nach ASME B31.3
Verbindung beenden Bevel End für das Butt-Schweißen nach ASME B16.25
Prüfstandard Hydrostatischer Druckversuch, Sichtprüfung, Abmessungsprüfung
Dauer der Prüfung Mindestens 30 Sekunden für Größen bis 2", 60 Sekunden für 2,5"-8", 120 Sekunden für 10" und mehr
Zertifizierung EN 10204 3.1 MTR, hydrostatischer Prüfbericht, NDT-Berichte verfügbar
Hauptvorteile und Anwendungsbereiche
  • Überprüfte Dichtheitsleistung:Jede hydrostatische Druckprüfung der Edelstahl-Butt-Schweißgleichheit wird individuell unter Druck gesetzt und überprüft, um vor dem Versand eine Leckage bei zertifiziertem Prüfdruck sicherzustellen.
  • Vollständige Rückverfolgbarkeit des Materials:Das vollständige Dokumentationspaket umfasst die Prüfbescheinigung für die Materialprüfung nach EN 10204 3.1, den hydrostatischen Prüfbericht und die Rückverfolgbarkeit der Wärmemenge für jede Einrichtung
  • Öl- und Gaspipeline:geeignet für den Transport von Kohlenwasserstoffen vor, zwischen und nach Stromleitung, bei dem eine Drucksicherheitsprüfung erforderlich ist
  • Stromerzeugungsanlagen:Ideal für Rohrleitungen mit hoher Zuverlässigkeit in thermischen, nuklearen und kombinierten Kraftwerken mit strengen Prüfbedingungen
  • Wasserbehandlung und Entsalzung:Bietet eine gesicherte Dichtheitsleistung in RO-Entsalzungen und kommunalen Hochdruckleitungsnetzen zur Wasserbehandlung
  • Industrieprozessleitungen:Erfüllt anspruchsvolle Anforderungen an Dampf-, Druckluft- und Prozessflüssigkeitsverteilsysteme in Produktionsanlagen
Häufig gestellte Fragen
F: Welcher hydrostatische Prüfdruck wird auf Ihre Edelstahl-Butt-Schweiß-Gleich-Tie angewendet?
A: Unsere hydrostatisch gedruckgetesteten, aus Edelstahl geschweißten, gleichmäßigen T-Fittings werden bei 1,5 mal dem maximal zulässigen Arbeitsdruck (MAWP) für die gegebene Materialqualität, Größe,und Wanddicke nach ASME B31Für ein typisches SCH40 WP316L-Tie wird der hydrostatische Prüfdruck anhand der zulässigen Spannung des Materials bei der Prüftemperatur berechnet.3 PrüfprotokolleJedes Tees wird unter Druck gesetzt, für die in dem Code angegebene Dauer gehalten und auf Leckagen oder Verformungen untersucht. Fabrikprüfbescheinigungen, die den tatsächlichen Prüfdruck, die Dauer, dieund die Ergebnisse werden bei jeder Sendung bereitgestellt.
F: Beeinflussen hydrostatische Prüfungen die Materialeigenschaften von Edelstahlteilen?
A: Eine ordnungsgemäß durchgeführte hydrostatische Druckprüfung von gleichwertigen T-Fittings aus Edelstahl mit Schweißvorrichtung beeinträchtigt die Materialeigenschaften nicht.und der Prüfdruck bleibt innerhalb des elastischen Bereichs des MaterialsFür austenitische Edelstahlsorten wie WP304L und WP316L bleibt der 1,5x Konstruktionsdruck in der Regel bei Umgebungstemperatur deutlich unter der Leistungsfestigkeit.Nachprüfungs- und Trocknungsverfahren verhindern Wasserfärbung oder mikrobiologisch bedingte KorrosionUnsere hydrostatischen Druck-Tests werden nach der Prüfung gründlich getrocknet und vor der Verpackung mit geeigneten Oberflächenpflegeverfahren geschützt.
F: Können Sie zusätzlich zu hydrostatischen Prüfungen für Edelstahl-Butt-Schweiß-Tie auch NDT anbieten?
A: Ja, über die Standard-hydrostatische Druckprüfung hinaus bieten wir eine zusätzliche zerstörungsfreie Prüfung (NDT) für gleichwertige Tiefittings aus Edelstahl an.Zu den verfügbaren NDT-Methoden gehören die radiographische Prüfung (RT), Ultraschallprüfung (UT), Farbstoffdurchdringungsprüfung (PT), magnetische Partikelprüfung (MT) und positive Materialidentifizierung (PMI).Diese zusätzlichen Prüfungen können zum Zeitpunkt der Bestellung festgelegt werden und werden von zertifizierten NDT-Inspektoren der Stufe II/III durchgeführt..In Kombination mit hydrostatischer Druckprüfung und der Zertifizierung nach EN 10204 3.1Unser umfassendes Qualitätssicherungsprogramm bietet vollständiges Vertrauen in die Produktintegrität für kritische Serviceanwendungen.
