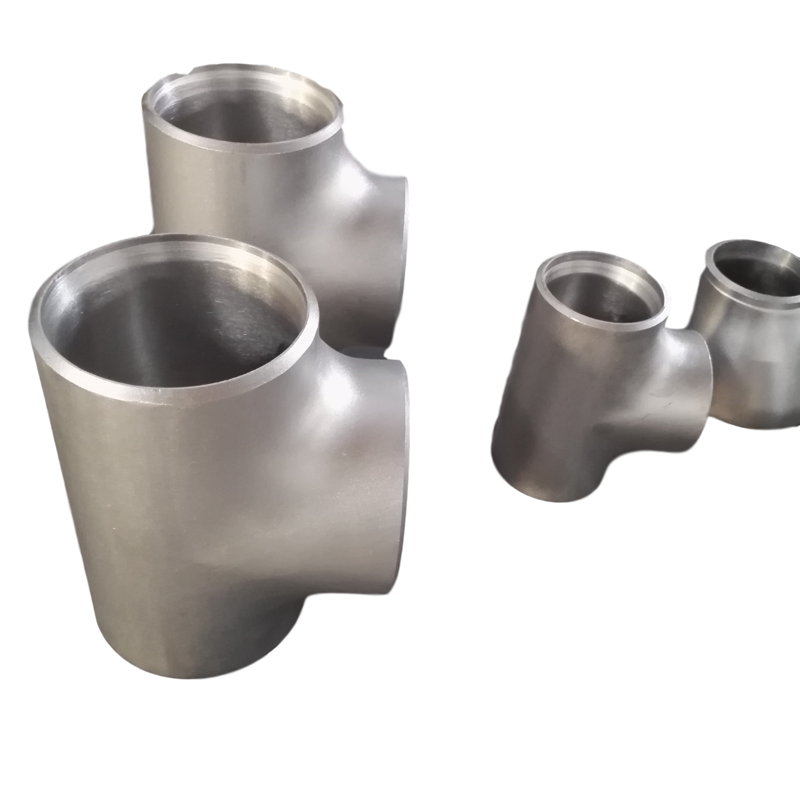

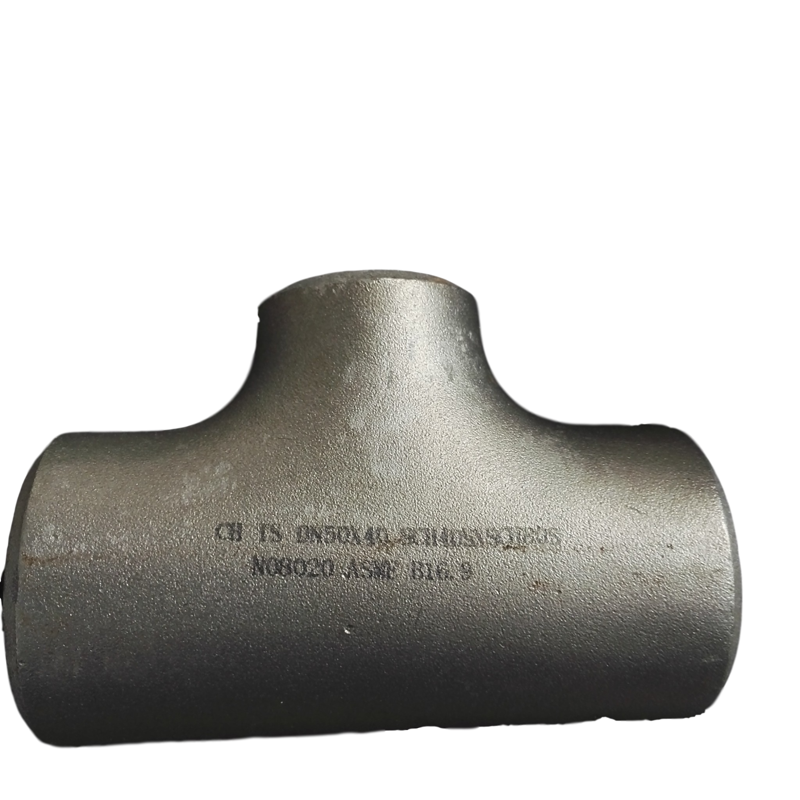

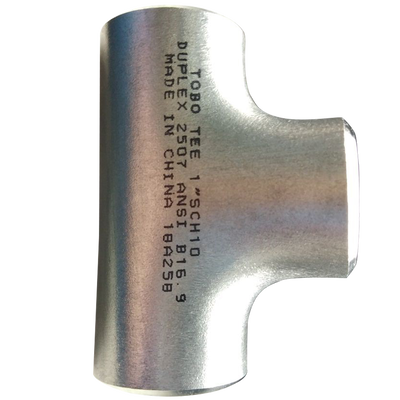

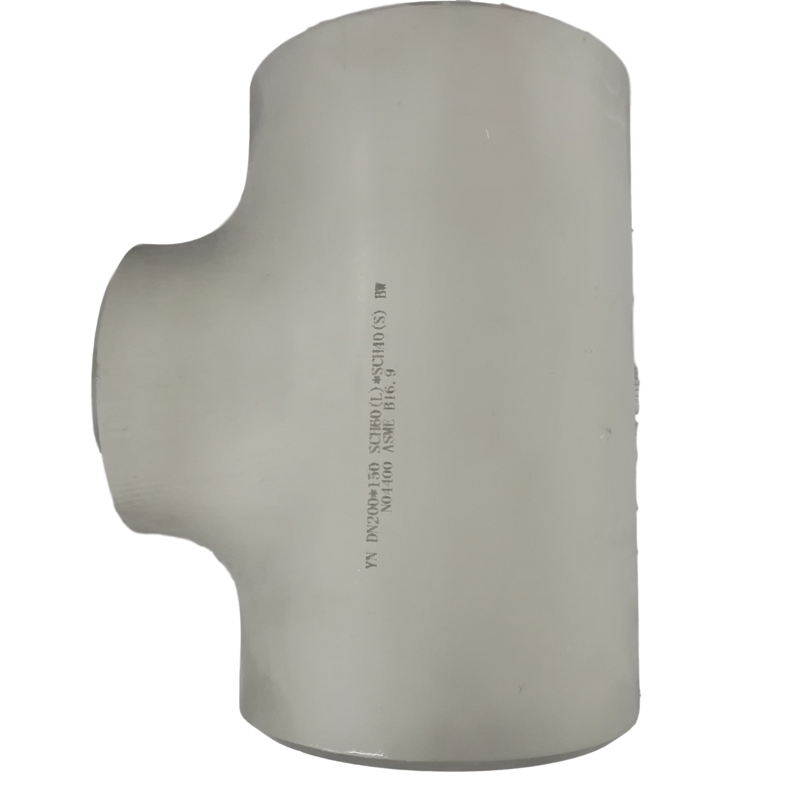

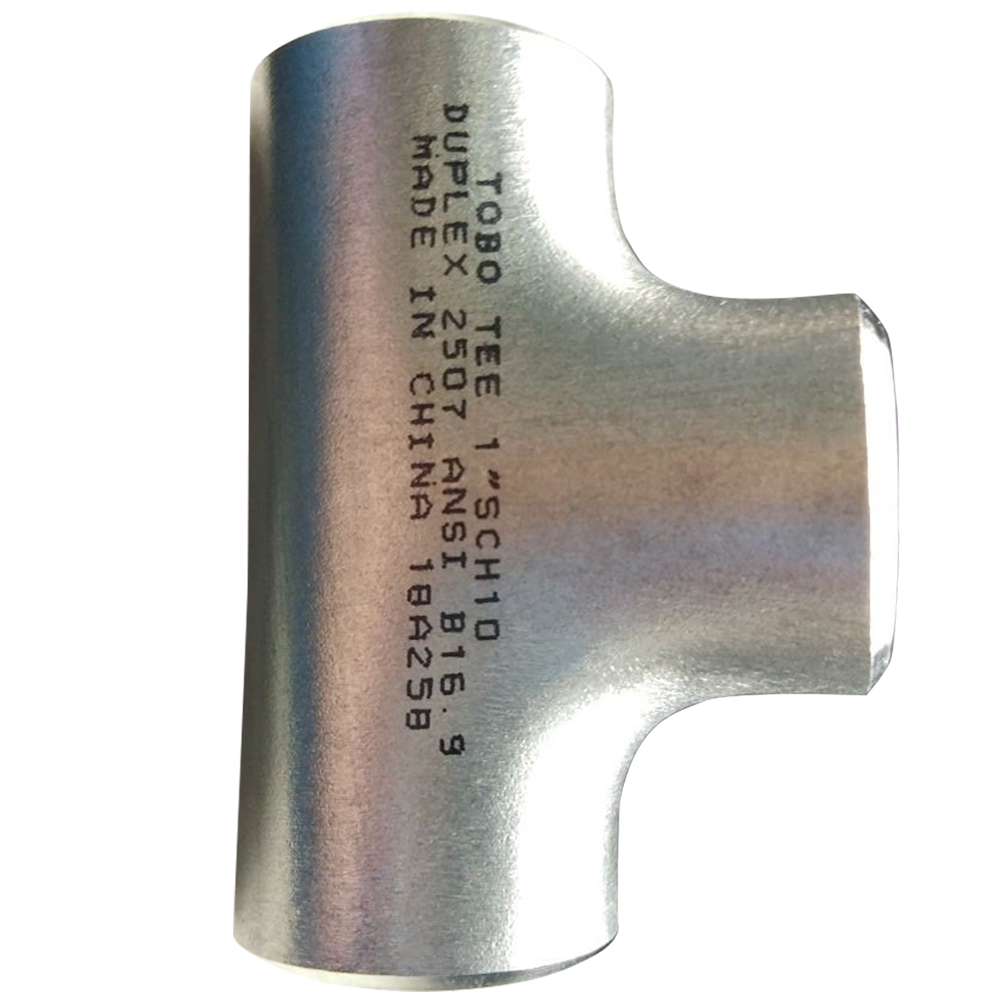

Hochdruck-Edelstahl-Reduzierstück der Klasse 600 mit Stumpfschweißung, ASTM A403 WP304L

  • High Pressure Class 600 Stainless Steel Reducing Butt Weld Tee ASTM A403 WP304L
  • High Pressure Class 600 Stainless Steel Reducing Butt Weld Tee ASTM A403 WP304L
  • High Pressure Class 600 Stainless Steel Reducing Butt Weld Tee ASTM A403 WP304L
  • High Pressure Class 600 Stainless Steel Reducing Butt Weld Tee ASTM A403 WP304L
  • High Pressure Class 600 Stainless Steel Reducing Butt Weld Tee ASTM A403 WP304L
Herkunftsort Zhejiang, China
Markenname WNRLN
Zertifizierung ISO 9001:2015, ASME B16.9 Compliant
Modellnummer HP600-RT-WP304L
Min Bestellmenge 10 Stück
Preis USD 18-200 / Piece
Verpackung Informationen Seetaugliche Holzkisten mit individuell passendem Schutz
Lieferzeit 5–7 Werktage für den Lagerbestand, 15–25 Tage für die Produktion
Zahlungsbedingungen T/T, L/C, Western Union
Versorgungsmaterial-Fähigkeit 8000 Stücke pro Monat
Produktdetails
Produktname Hochdruck-Reduzier-T-Stück aus Edelstahl der Klasse 600 Druckklasse Klasse 600 (PN100)
Materialqualität ASTM A403 WP304L Typ Reduzier-T-Stück (ungleiches T-Stück)
Wandstärke SCH80 / SCH80S / SCH160 Anwendung Hochdruckdampf, hydraulische Systeme, Raffinerieprozesse, chemische Injektion
Hervorheben

Hochdruck-Reduzier-T-Stück

,

Klasse 600 Edelstahl Tee

,

WP304L Butt-Weld-Fit
Hinterlass eine Nachricht
Produkt-Beschreibung
Hochdruckklasse 600 Edelstahl Reduzierende Butt Weld Tee ASTM A403 WP304L

DieHochdruck-Klasse 600 Edelstahl-Reduzierungs-Butt-Schweiß Teeaus austenitischem Edelstahl der ASTM A403-Klasse WP304L,Diese Druckminderung für die Klasse 600 entspricht ASME B16.9 Abmessungsstandards mit Druck-Temperatur-Nennwerten gemäß den ASME-Flanzenspezifikationen der Klasse 600 B16.5.

Die Reduktionskonfiguration ermöglicht einen nahtlosen Durchmesserübergang in Zweigverbindungen bei gleichzeitiger vollständiger Druckintegrität.Jedes Hochdruck-Rostfrei-Stiel-Klasse 600-Reduzierungs-Butt-Schweiß-Tie verfügt über eine optimierte Wandstärke für Druck-EindämmungDiese Ausrüstung ist für Anwendungen wie Hochdruckdampfleitungen konzipiert.Hydrauliksysteme, und Prozessleitungen, bei denen eine zuverlässige Druckbindung unerlässlich ist.

Technische Spezifikation
Parameter Spezifikation
Materialqualität ASTM A403 WP304L / UNS S30403 / 1.4307
Druckklasse Klasse 600 (PN100 pro EN 1092-1-Äquivalent)
Typ Reduzierung der Tee (ungleiche Tee)
Größenbereich Die in Absatz 1 genannten Angaben sind zu berücksichtigen, sofern sie nicht in Anhang I der Verordnung (EG) Nr. 396/2005 enthalten sind.
Wandstärke SCH80 / SCH80S / SCH160 (nach Größenanforderungen)
Standards ASME B16.9, ASTM A403, ASME B16.5 Druckklasse
Herstellung mit einem Durchmesser von mehr als 20 cm3
Endvorbereitung Bevel End nach ASME B16.25, 37,5° ± 2,5°
Prüfungen Hydrostatischer Test, Radiografischer Test (RT) verfügbar
Temperaturbereich -196°C bis +400°C (nach Druckbewertungstabellen)
Hauptvorteile und Anwendungsbereiche
  • Zertifizierte Druckbezeichnung der Klasse 600:Jede Hochdruck-Schweißschleife aus Edelstahl der Klasse 600 ist mit einer Wandstärke ausgelegt, die für die Druckklasse PN100/Klasse 600 geeignet ist und durch hydrostatische Prüfung bei 1 überprüft wurde.5x Nenndruck
  • Zuverlässiger Durchmesserübergang:Das reduzierende Design ermöglicht einen reibungslosen Übergang vom größeren Hauptrohr zum kleineren Zweig, wodurch die Durchflussturbulenzen und Erosion am Zweigverbindungspunkt unter hohen Druckbedingungen minimiert werden
  • Hochdruckdampfsysteme:Geeignet für überhitzte Dampfverteilnetze in Kraftwerken und Industrieanlagen, die eine Druckbindung der Klasse 600 benötigen
  • Hydraulische und pneumatische Systeme:Konzipiert für Hochdruck-Hydrauliköl- und Druckgasverteilung mit überprüfter Druckintegrität und undichtem Leistungsumfang
  • Raffinerietechnische Einheiten:Ideal für die Wasserverarbeitung, katalytische Reformung und andere Rohrleitungen von Raffinerien, die unter hohem Druck arbeiten
  • Chemische Injektionssysteme:Erfüllt die Anforderungen an chemische Hochdruck-Injektions- und Dosierleitungen in petrochemischen und Offshore-Verarbeitungsanlagen
Häufig gestellte Fragen
F: Was bedeutet die Druckbewertung der Klasse 600 für ein Edelstahl-Reduzierungs-Butt-Schweiß-Tie?
A: Die Druckbewertung der Klasse 600 für unsere Rostfrei-Rückschläger-Schweißschleife entspricht dem in ASME B16.5 für Flansche der Klasse 600 definierten Druck-Temperatur-Ratingsystem.Bei Umgebungstemperatur (bis zu 38°C), beträgt der maximal zulässige Arbeitsdruck für die Klasse 600 für WP304L ca. 102 bar (1480 psi).Der zulässige Druck nimmt pro Standard-Derivating-Tabelle ab.. Our high pressure Class 600 stainless steel reducing butt weld tee fittings feature proportionally thicker walls (typically SCH80 or SCH160 for smaller sizes) to maintain full Class 600 pressure containmentJede Anlage ist so konzipiert, daß sie der Druckfähigkeit der Flanschverbindungen der Klasse 600 entspricht und somit die Druckintegrität des gesamten Systems gewährleistet.
F: Können Sie hochdruckreduzierende T-Tie mit nicht-standardmäßigen Größenkombinationen liefern?
A: Ja, wir fertigen kundenspezifische Hochdruck-Rücklässer aus Edelstahl der Klasse 600 mit kundenspezifischen Größenkombinationen.12 "x6"Jedes individuell angepasste Verringerungsteil wird mit einer ordnungsgemäßen Verstärkung an der Zweigschnittstelle nach ASME-B31.3-Flächenersatzregeln konstruiert, falls zutreffend.Die Wandstärke des Zweiganschlusses ist für den kleineren Durchmesser angemessen maßgeschneidert, wobei die volle Druckmenge der Klasse 600 beibehalten wird.Alle kundenspezifischen Entwürfe werden durch unsere technische Überprüfung und hydrostatische Druckprüfung bestätigt.
F: Was ist der Unterschied zwischen SCH80 und Klasse 600 für Buttweld-T-Shirts?
A: Die Tabelle (SCH80, SCH160) definiert die Wandstärke für eine bestimmte Rohrgröße, während die Klasse 600 die Drucktemperatur definiert.Für unsere Hochdruck-Klasse 600 Edelstahl-Reduktion Butt Schweiß TeeDie Wandstärke von SCH80 für NPS 1/2"-8" entspricht im Allgemeinen den Anforderungen der Klasse 600, während bei größeren Größen eine Wandstärke von SCH160 oder eine spezielle Wandstärke erforderlich ist, um die Druckwerte der Klasse 600 zu erfüllen.Die Beziehung zwischen Zeitplan und Klasse hängt von der Materialqualität abWir führen technische Überprüfungen für jede Größen- und Zeitplankombination durch, um die Konformität der Klasse 600 zu bestätigen.Unser technisches Team kann die geeignete Wanddicke Empfehlung basierend auf Ihren spezifischen Konstruktionsbedingungen einschließlich Druck, Temperatur und Korrosionsfähigkeit.
