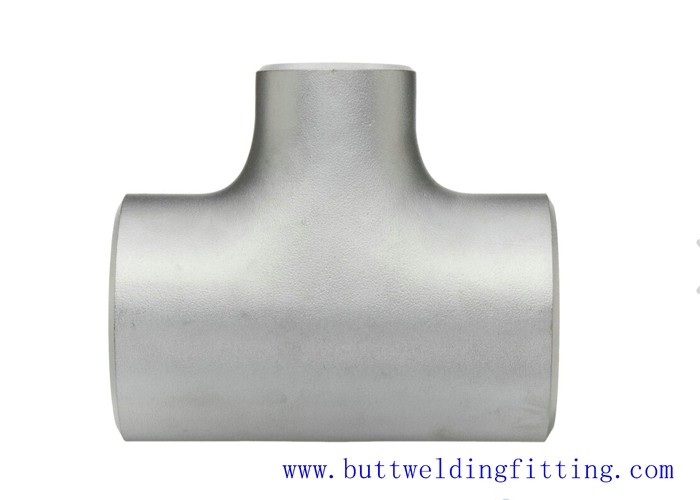

Großdurchmesser kundenspezifische DN1200 Edelstahl-Reduzierstück-Stumpfschweiß-T-Stück ASTM A815 S31803

  • Large Diameter Custom DN1200 Stainless Steel Reducing Butt Weld Tee ASTM A815 S31803
  • Large Diameter Custom DN1200 Stainless Steel Reducing Butt Weld Tee ASTM A815 S31803
  • Large Diameter Custom DN1200 Stainless Steel Reducing Butt Weld Tee ASTM A815 S31803
  • Large Diameter Custom DN1200 Stainless Steel Reducing Butt Weld Tee ASTM A815 S31803
  • Large Diameter Custom DN1200 Stainless Steel Reducing Butt Weld Tee ASTM A815 S31803
Herkunftsort Zhejiang, China
Markenname WNRLN
Zertifizierung ISO 9001:2015, PED 2014/68/EU, NORSOK M-650 Qualified
Modellnummer LD1200-DSS-TEE
Min Bestellmenge 1 Stück (kundenspezifischer großer Durchmesser)
Preis USD 500-5000+ / Piece
Verpackung Informationen Maßgeschneiderte Stahlrahmenkiste mit Innenverstrebung für Armaturen mit großem Durchmesser, seetüch
Lieferzeit 25–45 Arbeitstage für die kundenspezifische Fertigung mit großem Durchmesser
Zahlungsbedingungen T/T, L/C
Versorgungsmaterial-Fähigkeit 500 Stück pro Monat
Produktdetails
Produktname Kundenspezifisches Duplex-Edelstahl-Reduzier-T-Stück DN1200 mit großem Durchmesser Materialqualität ASTM A815 Duplex UNS S31803 / 1.4462 (2205)
Maximaler Durchmesser DN1200 (48") Streckgrenze ≥450 MPa (2× WP316L)
PREN (Korrosionsbeständigkeit) 34-35 Anwendung Entsalzung, Offshore-Wassereinspritzung, Chemiefabrik, Zellstoff und Papier
Hervorheben

Reduzier-T-Stück mit großem Durchmesser

,

Kundenspezifisches DN1200-Rohr-T-Stück

,

Duplex S31803 Stumpfschweiß-T-Stück
Hinterlass eine Nachricht
Produkt-Beschreibung
Großem Durchmesser, nach Maßgabe von DN1200 aus Edelstahl, Reduzierende Achse Schweiß Tee ASTM A815 S31803
Produktübersicht

DieGroßer Durchmesser Custom DN1200 Edelstahl Reduzierender Hintern Schweiß Teeist eine spezielle Rohrverbindung für große Rohrlöcher, hergestellt aus ASTM A815 Duplex UNS S31803 (2205) Edelstahl.Diese maßgeschneiderte Verkleinerung mit einem Nenndurchmesser von bis zu DN1200 kombiniert die hohe Festigkeit der Duplexmikrostruktur (ca. 50% Austenit), 50% Ferrit) mit ausgezeichneter Korrosionsbeständigkeit (PREN 34-35), die etwa doppelt so stark ist wie die Austenit-Standardqualitäten wie WP304L und WP316L.

Die höhere Festigkeit ermöglicht ein dünneres Wanddesign für die gleiche Druckbewertung, wodurch Gewicht und Materialkosten bei Anwendungen mit großem Durchmesser reduziert werden.Jeder große Durchmesser von Edelstahl Reduktion Butt Schweiß Tee ist auf Projekt-spezifische Maßanforderungen einschließlich nicht-standardmäßige Reduktionsverhältnisse entwickeltDas Duplexmaterial S31803 bietet eine hervorragende Beständigkeit gegen Chloridspannungskorrosion, Riss, Pitting und Spaltkorrosion.Ideal für große Rohrleitungen in aggressiven Betriebsumgebungen.

Technische Spezifikation
Parameter Spezifikation
Materialqualität ASTM A815 Duplex UNS S31803 / 1.4462 / F51 / 2205
Höchstdurchmesser Bis zu DN1200 (48") für geschweißte Bauwerke
Typ Reduzierende Tee (verfügbare Zollreduzierungsquoten)
Wandstärke Spezielle Dicke pro Konstruktion Berechnung (typischerweise SCH10S - SCH40S für großen Durchmesser)
Mikrostruktur Doppelphasiges ~ 50% Austenit + ~ 50% Ferrit
Leistungsstärke ≥ 450 MPa (65 ksi) - etwa 2* WP304L/WP316L
PREN 34-35 (ausgezeichnete Korrosionsbeständigkeit bei Vergrößerung und Spaltungen)
Standards ASME B16.9, ASTM A815, MSS SP-43, NORSOK M-650
Herstellungsprozess Schweißkonstruktionen mit 100% RT Längs- und Umfangsnähte
Prüfungen Hydrostatische Prüfung, 100% RT, PT, PMI, Messung des Ferritgehalts, Aufprallprüfung
Hauptvorteile und Anwendungsbereiche
  • Gewichtsoptimiertes großes Durchmesserdesign:Die hohe Ausbeutefestigkeit von Duplex-S31803 ermöglicht ein dünneres Wanddesign für DN1200-Rostfreier-Stiel-Reduzierungs-Tie-Fittings mit großem Durchmesser,Verringerung des Gewichts um bis zu 30-40% im Vergleich zu gleichwertigen Druckbeschichtungen WP316L, wodurch die Anforderungen an die Strukturunterstützung und die Installationskosten gesenkt werden.
  • Überlegene Belastungs- und Korrosionswiderstandsfähigkeit:Die Duplex-Mikrostruktur bietet eine außergewöhnliche Beständigkeit gegen Chlorid-Stresskorrosionscracking (SCC).ein kritischer Ausfallmodus für austenitische Edelstahle im Prozessrohrbau mit großem Durchmesser, der Chloriden über 60 °C ausgesetzt ist.
  • Entsalzungsanlagen:Ideal für große Meerwasser-Aufnahme- und Salzwasserentladungsrohrleitungen, RO-Membran-Zuführungsleitungen und MED-Bedampferanschlüsse in SWRO- und thermischen Entsalzungsanlagen.
  • Offshore-Wassereinspritzsysteme:Große Durchmesser-Duplex-Rostflächen aus Edelstahl dienen der Meereswasserinjektion und produzierten Wasserwiederinspritzungsspülungen auf Offshore-Plattformen, auf denen Gewichtsersparnisse und Korrosionsbeständigkeit von entscheidender Bedeutung sind.
  • Chemische und petrochemische Anlagen:Geeignet für Prozessrohrleitungen mit großem Durchmesser zur Handhabung von chlorierten Kohlenwasserstoffen, organischen Säuren und ätzenden Lösungen in der chemischen Fertigung und in petrochemischen Komplexen.
  • Zellstoff- und Papierindustrie:Widerstandsfähig gegen korrosive weiße, grüne und schwarze Flüssigkeiten in großen Zellstofffabrikrohrsystemen, einschließlich Digesterblasleitungen und Bleichmittelrohrleitung.
Häufig gestellte Fragen
F: Welche Vorteile hat Duplex-S31803 gegenüber WP316L für Reduzierungs-Tee-Fittings aus Edelstahl mit großem Durchmesser?
A: Der großdiametrige, kundenspezifische DN1200 aus Edelstahl mit reduzierender Butt-Schweißschleife in Duplex-S31803 bietet vier wesentliche Vorteile gegenüber WP316L für große Anwendungen.die Ausfallfestigkeit von ≥ 450 MPa ist etwa doppelt so hoch wie bei WP316L (≥ 170 MPa), was dünnere Wandkonstruktionen ermöglicht, die das Einbaugewicht und die Materialkosten bei großen Größen erheblich reduzieren.Die PREN von 34-35 gegenüber 24-26 für WP316L bietet eine wesentlich bessere KorrosionsbeständigkeitDrittens ist Duplex-S31803 praktisch immun gegen Chlorid-Stresskorrosions-Krecken, ein kritischer Ausfallmodus für WP316L über 60°C in Chlorid-Umgebungen.Der thermische Ausdehnungskoeffizient von Duplex S31803 (~13*10−6/°C) liegt näher an dem von Kohlenstoffstahl (~11.7*10−6/°C) als WP316L (~16*10−6/°C), wodurch die thermische Belastung bei unterschiedlichen Metallschweißungen in großen Durchmesserhybridrohrsystemen verringert wird.
F: Wie werden spezielle Teefittings mit großem Durchmesser DN1200 hergestellt und welche Qualitätskontrollen gelten?
A: Unser großdiametrischer, kundenspezifischer DN1200 aus Edelstahl, der das Schweißgewebe mit dem Rücken reduziert, wird durch einen geschweißten Herstellungsprozess mit ASTM A815 S31803 Duplex-Edelstahlplatte hergestellt.Das Verfahren beinhaltet das CNC-Plasma- oder Wasserstrahlschneiden von Plattenkomponenten auf präzise Abmessungen, Einbau- und Anschlagschweißen pro qualifiziertem WPS/PQR, Volldurchdringungsschweißen mit ER2209 Duplex-Füllmetall,und 100% volumetrische NDT (röntgenographische Prüfung) aller Längs- und UmfangsschweißnähteDie Qualitätskontrollen nach dem Schweißen umfassen die Prüfung der Durchdringungsfähigkeit von Farbstoffen auf allen Oberflächen, die PMI-Verifizierung, die Messung des Ferritgehalts (Ziel 35-65% Ferrit pro ASTM E562),Charpy-V-Schlagprüfung bei KonstruktionsmindesttemperaturDer gesamte Prozess wird vollständig nachvollziehbar dokumentiert, von der Wärmemenge der Platte bis zum endgültigen Prüfbericht.und von zertifizierten Schweißinspektoren (CWI) nach ASME Abschnitt IX und AWS D1 beaufsichtigt.6 Anforderungen.
F: Welche dimensionalen Anpassungsmöglichkeiten gibt es für große Durchmesser-Reduktions-Tie?
A: Für unsere DN1200 aus Edelstahl mit großem Durchmesser bieten wir eine umfangreiche Anpassung an, einschließlich: nicht-standardmäßige Reduktionsverhältnisse (z. B. 1200*900, 1200*750,1200*600 und jede Zwischenkombination); maßgeschneiderte Abmessungen von Mittel bis Ende (Werte C und M), um den vorhandenen Rohrstrukturen zu entsprechen; spezielle Endvorbereitungen, einschließlich Schweißhalsflanschenenden, Lendenverbindungsstumpfenenden oder Van Stone-Enden;Verstärkungsanlagen, einschließlich padverstärkter Zweigverbindungen für hohe D/d-VerhältnisseJedes individuell angepasste Design wird durch technische Berechnungen nach ASME B31 unterstützt.3 Flächenersatzregeln und Finite-Element-Analyse (FEA), wenn dies für nicht-standardmäßige Konfigurationen erforderlich istWir liefern detaillierte Fertigungszeichnungen für die Zustimmung des Kunden, bevor die Fertigung beginnt, um sicherzustellen, dass Ihr großem Durchmesser kundenspezifisches Tee genau die isometrischen Anforderungen des Projektes erfüllt.
