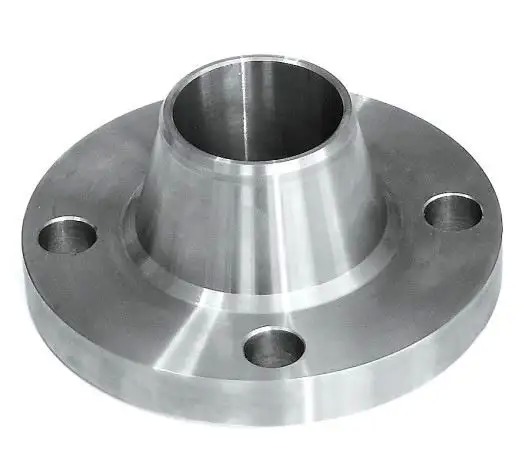

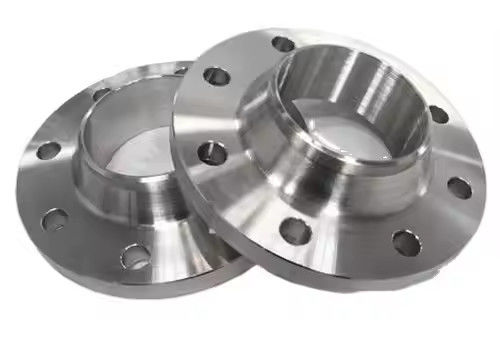

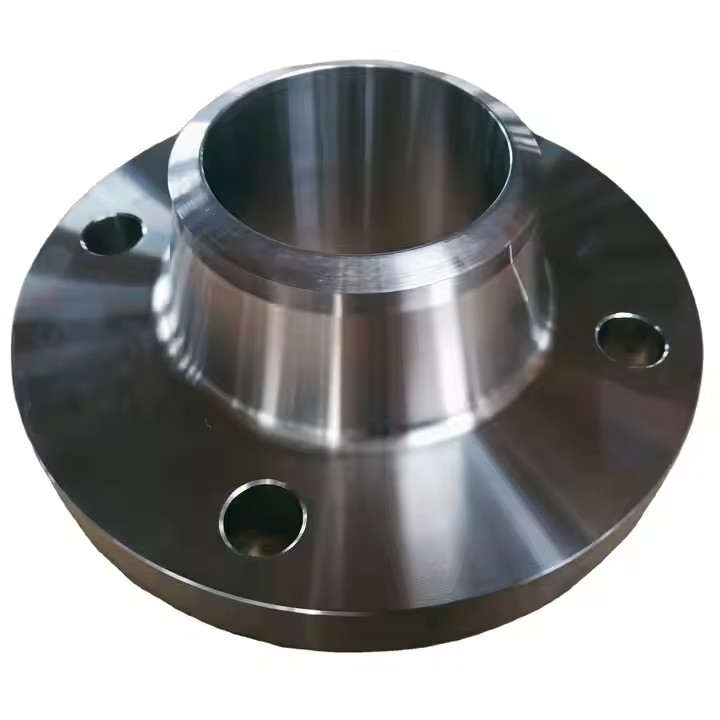

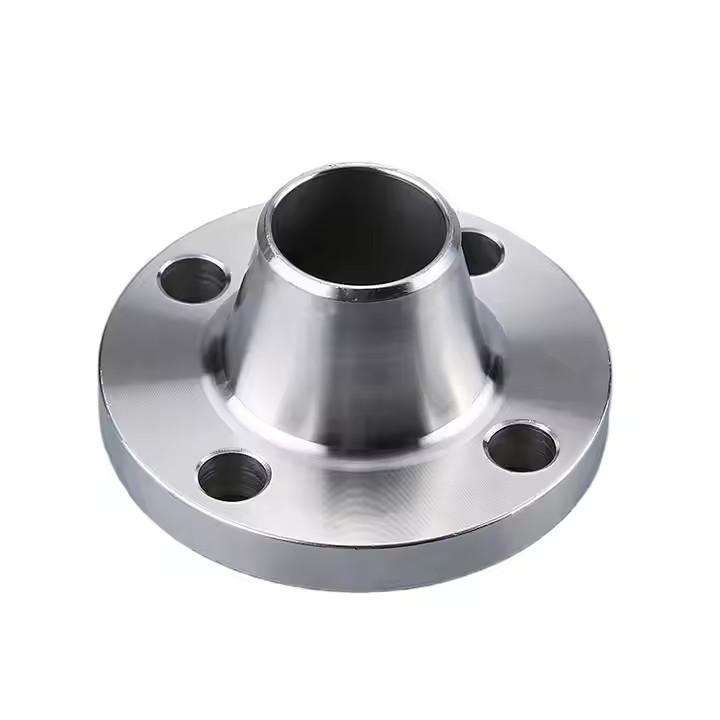

Legierungsstahl F91 Kraftwerksschweißhalsflansch ASME B16.5

Der Schweißhalsflansch für Kraftwerkskessel aus legiertem Stahl F91 ist für den Einsatz bei hohen Temperaturen und hohem Druck in Dampfkraftwerken konzipiert. Dieser Flansch, geschmiedet aus ASTM A182 F91 Chrom-Molybdän-Vanadium-Legierungsstahl, behält eine außergewöhnliche Kriechfestigkeit und Oxidationsbeständigkeit bei Temperaturen bis zu 600 Grad Celsius bei, was ihn zur Standardwahl für überkritische und ultra-überkritische Kesselrohrleitungssysteme macht.

Hergestellt nach den ASME B16.5 Maßnormen, verfügt jeder Schweißhalsflansch für Kessel über eine lange, konische Nabe, die die Spannung gleichmäßig über die Schweißnaht verteilt und so das Risiko von Ermüdungsbrüchen bei thermischer Beanspruchung reduziert. Das geschmiedete F91-Material wird normalgeglüht und angelassen, um eine vollständig martensitische Mikrostruktur zu erzielen, die die von Kraftwerksbetreibern geforderte Kombination aus hoher Festigkeit, Zähigkeit und Beständigkeit gegen Dampfoxidation liefert.

Produktspezifikationen

Hauptvorteile

• Geschmiedet nach ASTM A182 F91 für überlegene Kriechfestigkeit bei hohen Temperaturen
• Normalgeglühte und angelassene martensitische Mikrostruktur
• Lange konische Nabe reduziert Spannungskonzentration an der Schweißnaht
• Hervorragende Beständigkeit gegen Dampfoxidation und thermische Ermüdung
• Verfügbar in den Güten F22 und F11 für Anwendungen bei niedrigeren Temperaturen
• Entspricht den Maß- und Toleranznormen ASME B16.5
• Vollständige Rückverfolgbarkeit mit Werkszeugnissen und PMI-Verifizierung
• Geeignet für überkritische und ultra-überkritische Kesselsysteme









Häufig gestellte Fragen

F: Warum wird ASTM A182 F91 für Flansche von Kraftwerkskesseln verwendet?

A: F91 ist ein 9Cr-1Mo-V-Legierungsstahl, der eine einzigartige Kombination aus hoher Kriechbruchfestigkeit, ausgezeichneter Zähigkeit und Beständigkeit gegen Dampfoxidation bei erhöhten Temperaturen bietet. Dies ermöglicht es Kraftwerken, bei höheren Dampftemperaturen und -drücken zu arbeiten, was die thermische Effizienz verbessert.

F: Was ist die maximale Betriebstemperatur für einen F91-Schweißhalsflansch?

A: ASTM A182 F91 Schweißhalsflansche sind in der Regel für den Dauerbetrieb bis zu 600 Grad Celsius ausgelegt. Für Temperaturen über diesem Grenzwert empfehlen wir die Umrüstung auf Flansche aus austenitischem Edelstahl oder auf Nickelbasislegierungen.

F: Liefern Sie eine positive Materialidentifizierung (PMI) für Kessel-Flansche?

A: Ja, alle Schweißhalsflansche für Kraftwerkskessel durchlaufen eine positive Materialidentifizierung mittels Röntgenfluoreszenz, um die Legierungszusammensetzung vor dem Versand zu überprüfen und sicherzustellen, dass die richtige Güte für Ihre kritische Anwendung geliefert wird.

Herstellung & Qualitätskontrolle

Schweißhalsflansche für Kraftwerkskessel werden unter einem strengen Qualitätsprogramm gemäß den ASME-Anforderungen hergestellt. Nach dem Schmieden wird das F91-Material normalgeglüht und angelassen, um die erforderliche martensitische Mikrostruktur zu erzielen, und jeder Flansch durchläuft eine positive Materialidentifizierung sowie eine Härteprüfung. Für geschweißte Rohrleitungssysteme können wir auch Flansche mit dokumentierter Anleitung zur Wärmebehandlung nach dem Schweißen liefern, um die Kriechfestigkeit an der Verbindungsstelle zu erhalten.

F: Benötigen Kessel-Flansche eine Wärmebehandlung nach dem Schweißen (PWHT)?

A: F91 Schweißhalsflansche erfordern in der Regel eine PWHT nach dem Schweißen vor Ort, um die Wärmeeinflusszone anzulassen und die Kriechfestigkeit wiederherzustellen. Unser technisches Team liefert Empfehlungen für Schweiß- und Wärmebehandlungen, um Ihnen bei der Aufrechterhaltung der Integrität von Kraftwerksrohrleitungssystemen zu helfen.
