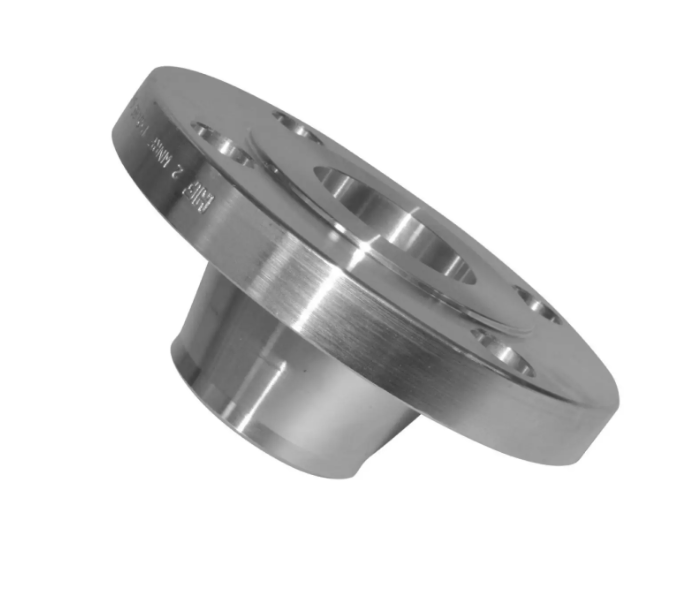

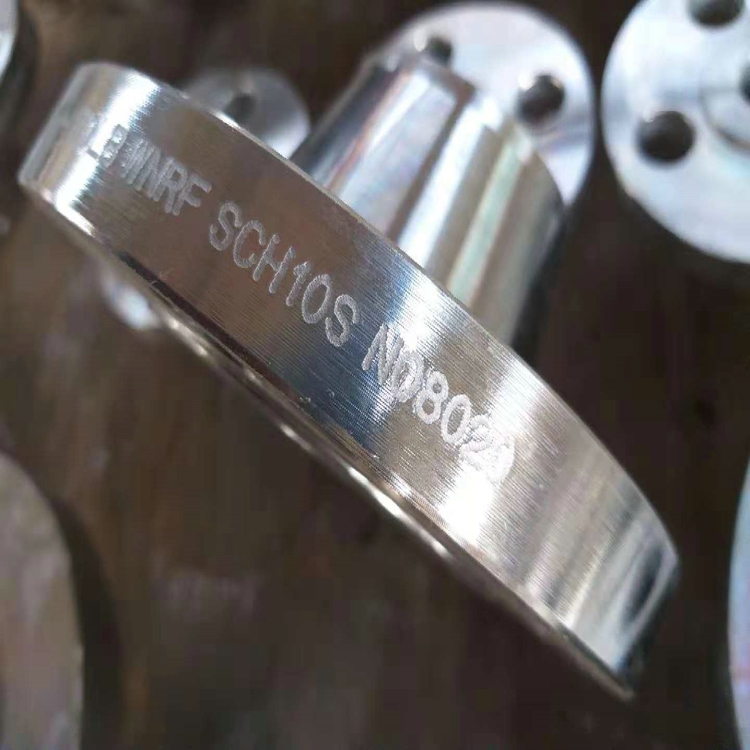

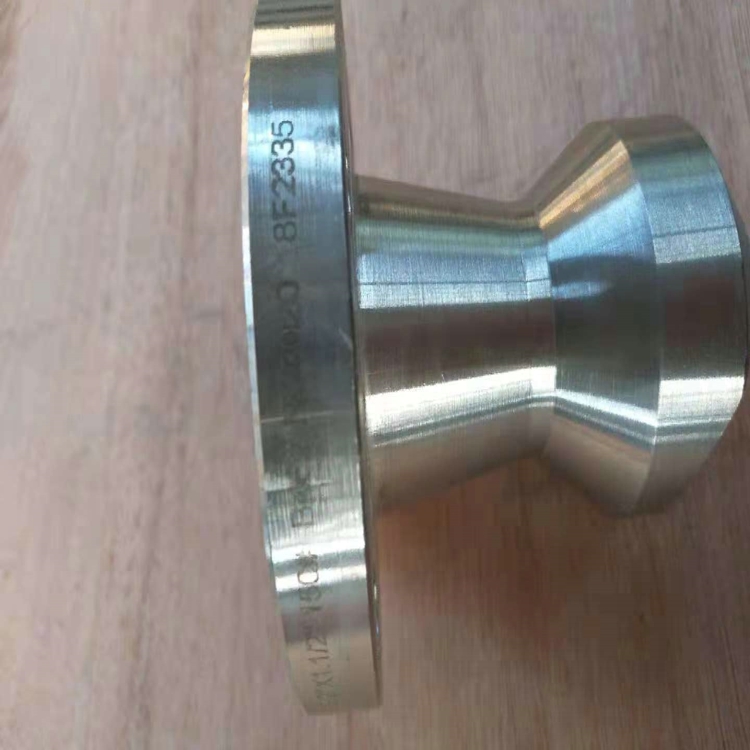

Langer Schweißhals-Messflansch mit Vorschweißflansch

Der Long Weld Neck Orifice Metering Flange mit erhabener Dichtfläche ist für die präzise Durchflussmessung in Öl-, Gas-, Chemie- und Prozessrohrleitungssystemen konzipiert. Mit einer verlängerten Schweißhalsnabe und einer maschinell bearbeiteten erhabenen Dichtfläche mit Druckanschlussbohrungen nimmt dieser Spezialflansch eine Drosselscheibe oder einen Durchflussmesser auf, um genaue Differenzdruckwerte für die Übergabe von Eigentumsrechten und Prozesssteuerungsanwendungen zu liefern.

Hergestellt nach den Maßnormen ASME B16.36, ist jeder Long Weld Neck Orifice Flansch aus Kohlenstoffstahl oder Edelstahl geschmiedet, um die strukturelle Steifigkeit zu gewährleisten, die für eine stabile, wiederholbare Messung erforderlich ist. Die verlängerte Nabe ermöglicht ein einfacheres Schweißen und eine einfachere Inspektion, während die Ausrichtung der Druckanschlüsse beibehalten wird, um sicherzustellen, dass die Drosselscheibe für zuverlässige Durchflussdaten genau sitzt.

Produktspezifikationen

Hauptvorteile

• Verlängerte Schweißhalsnabe für einfaches Schweißen und Inspektion
• Präzisionsbearbeitete Druckanschlussbohrungen für genaue Durchflussmesswerte
• Erhabene Dichtfläche für zuverlässige Dichtungsleistung
• Geschmiedete Konstruktion gewährleistet Maßstabilität
• Entspricht den ASME B16.36 Messflanschstandards
• Verfügbar in Kohlenstoffstahl- und Edelstahlmaterialien
• Geeignet für Übergabe von Eigentumsrechten und Prozesssteuerungsanwendungen
• Kundenspezifische Anschlussausrichtung und Kompatibilität mit Drosselscheiben

Häufig gestellte Fragen

F: Wofür wird ein Long Weld Neck Orifice Flansch verwendet?

A: Ein Long Weld Neck Orifice Flansch wird zur Montage einer Drosselscheibe für die Durchflussmessung verwendet. Die Druckanschlüsse im Flanschgehäuse verbinden sich mit einem Differenzdrucktransmitter, der es den Betreibern ermöglicht, den Durchfluss aus dem Druckabfall über die Drosselscheibe zu berechnen.

F: Was ist der Unterschied zwischen einem Weld Neck Flansch und einem Long Weld Neck Flansch?

A: Ein Long Weld Neck Flansch hat im Vergleich zu einem Standard Weld Neck Flansch eine verlängerte Nabe. Diese längere Nabe bietet zusätzliche Verstärkung, verbessert die Zugänglichkeit zum Schweißen und wird häufig für Drosselmessanwendungen spezifiziert, bei denen zusätzliche Steifigkeit und eine stabile Ausrichtung der Druckanschlüsse erforderlich sind.

F: Welcher Standard regelt Drosselmessflansche?

A: Drosselflansche werden nach ASME B16.36 hergestellt, das Abmessungen, Toleranzen und Positionen der Druckanschlüsse definiert. Für europäische Projekte können gleichwertige EN-Normen gelten, und unser Team kann beide Spezifikationen unterstützen.

Fertigung & Qualitätskontrolle

Long Weld Neck Orifice Flansche werden aus geschmiedeten Rohlingen mit besonderer Berücksichtigung der Position der Druckanschlüsse und der Bohrungskonzentrizität bearbeitet, da diese die Genauigkeit der Durchflussmessung direkt beeinflussen. Jeder Flansch wird inspiziert, um die Ausrichtung der Anschlussbohrungen, die Oberflächenbeschaffenheit der erhabenen Dichtfläche und die Abmessungen der Nabe gemäß ASME B16.36 zu überprüfen. Wir liefern auch Materialprüfzeugnisse und auf Anfrage Maßberichte für Übergabe von Eigentumsrechten-Anwendungen.

F: Wie genau ist die Durchflussmessung mit einem Drosselflansch?

A: Die Genauigkeit der Durchflussmessung hängt von der Drosselscheibe, der Ausrichtung der Druckanschlüsse und der Kalibrierung des Transmitters ab. Unsere Long Weld Neck Orifice Flansche werden mit engen Toleranzen bearbeitet, um stabile, wiederholbare Druckmesswerte zu erzielen und eine Messunsicherheit von etwa ein bis zwei Prozent in gut gewarteten Messsystemen zu unterstützen.
