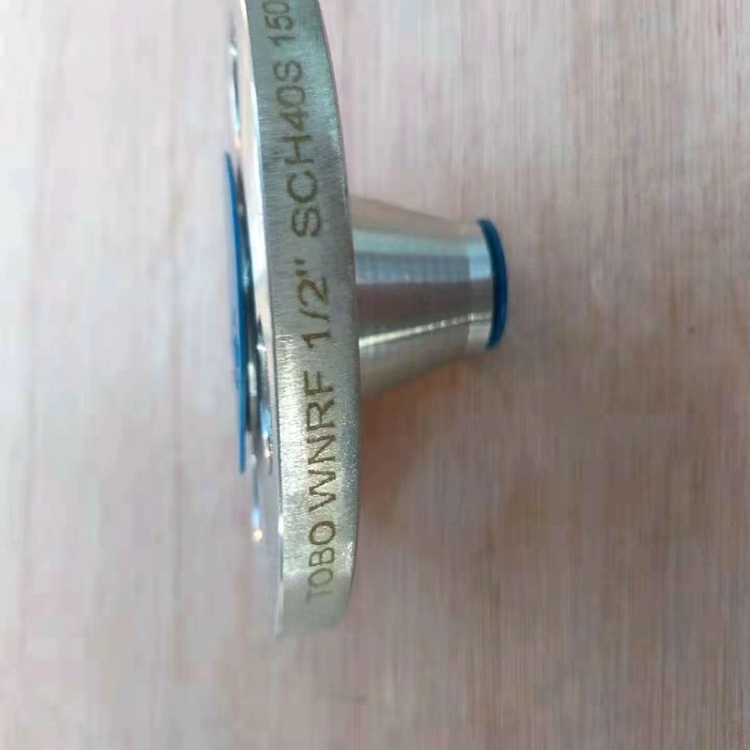

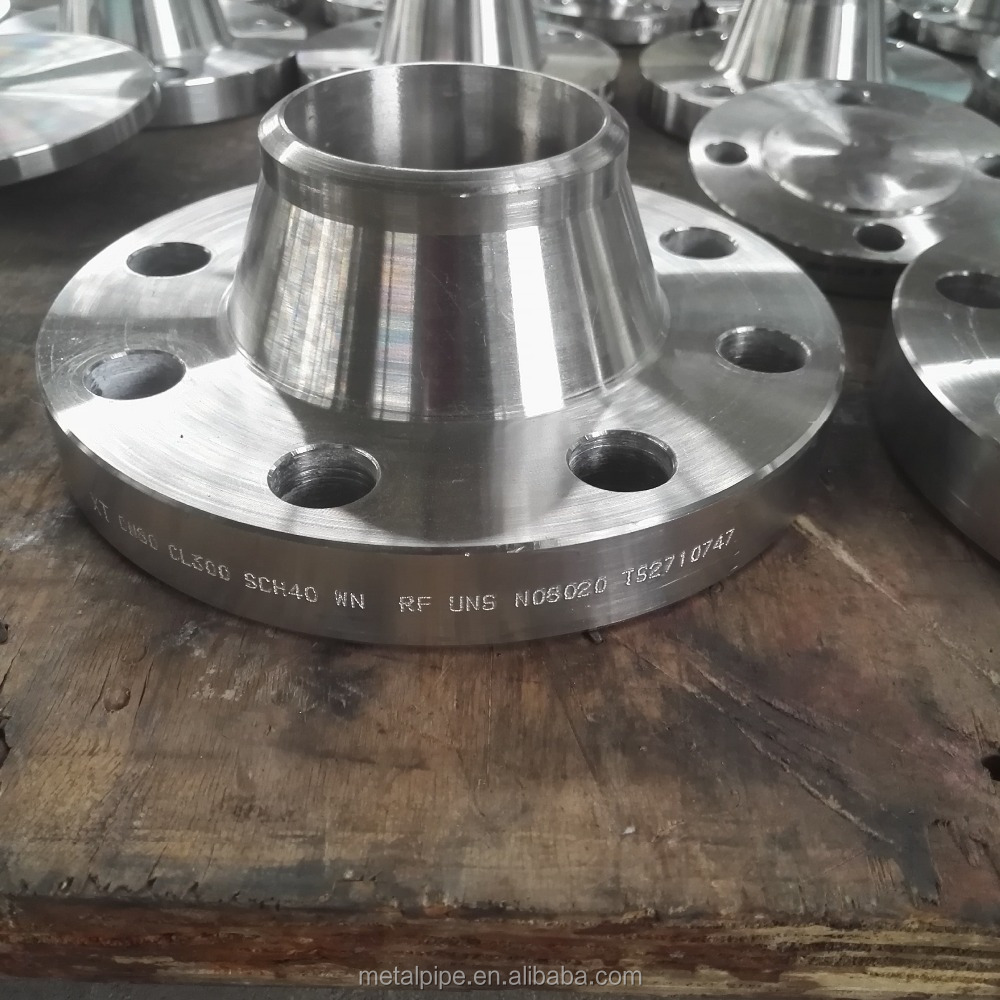

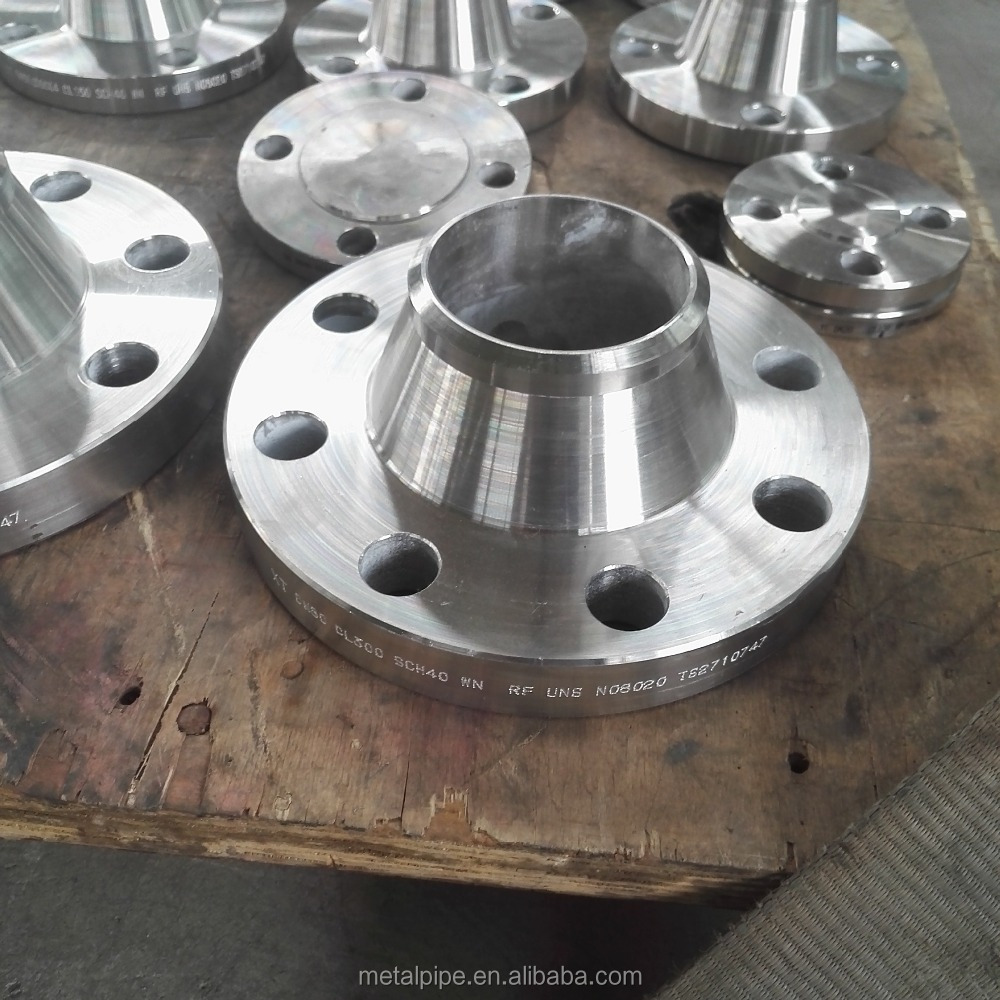

Schmiedeflächen aus Stahl mit Schweißhals PN40 für den Wärmetauscherdienst

PN40 Schweißhals-Flansche aus Schmiedestahl für Wärmetauscher sind die Standardverbindungskomponente an Wärmetauscherkanälen, -mänteln, -stutzen und -rohrseitendeckeln in der gesamten Prozessindustrie. Ein Wärmetauscherflansch wird bei Wartungsarbeiten wiederholt angezogen und gelöst, daher muss er seine Dichtungsgeometrie, Oberflächengüte und Maßhaltigkeit über viele Jahre im Betrieb beibehalten.

Das Schweißhalsdesign dieser PN40 Schmiedestahlflansche überträgt die Last reibungslos in den Mantel oder das Rohr und vermeidet Spannungskonzentrationen, die zu Ermüdungsbrüchen bei zyklischer thermischer Beanspruchung führen. Jeder PN40 Schweißhals-Flansch aus Schmiedestahl wird aus einem geschmiedeten und wärmebehandelten Rohling bearbeitet, wobei die Bohrung und der Flanschhals für Stumpfschweißungen mit voller Durchdringung vorbereitet sind.

Wir prüfen die Oberflächengüte der erhöhten Dichtfläche, den Lochkreis und die Maßhaltigkeit der Dichtflächen anhand der Tabellen EN 1092-1 und ASME B16.5, bevor jeder Flansch einer hydrostatischen Prüfung unterzogen wird. Der Wärmetauscherbetrieb beinhaltet oft schnelle Temperaturänderungen, daher bestätigen wir die Werkstoffgüte und die Schlagzähigkeitseigenschaften mit dem Kunden vor der Produktion und dokumentieren die Ergebnisse mit EN 10204 3.1 Zertifikaten.

• Der Schweißhals ermöglicht eine reibungslose Lastübertragung und voll durchdringende Schweißnähte für wiederholte thermische Zyklen
• Die PN40-Einstufung entspricht den gängigen Auslegungsdrücken von Wärmetauschern in europäischen und asiatischen Projekten
• Maßlich geprüft nach EN 1092-1 Tabellen für problemlose Montage an Wärmetauscherstutzen
• Schlaggeprüfte Materialoptionen für Installationen bei niedrigen Umgebungstemperaturen
• Erhöhte Dichtfläche mit kontrollierter Oberflächengüte für zuverlässiges Dichtungsaufliegen nach jeder Wartungspause
• 100% hydrostatisch geprüft mit EN 10204 3.1 Dokumentation für Wärmetauscherhersteller

PN40 Schweißhals-Flansche aus Schmiedestahl für Wärmetauscher werden von der Schmiedung bis zur Endkontrolle der Maße überwacht. Die Parameter der Wärmebehandlung, die Ergebnisse der mechanischen Prüfungen und die Daten der hydrostatischen Prüfung werden für jede Charge aufgezeichnet, und die Oberflächengüte der erhöhten Dichtfläche wird vor der Freigabe des Flansches überprüft.

Wärmetauscherhersteller, die unsere PN40 Schweißhals-Flansche aus Schmiedestahl verwenden, erhalten eine EN 10204 3.1 Dokumentation, die ihre eigenen Qualitätssysteme erfüllt, und wir können eine Inspektion durch Dritte koordinieren, wenn der Wärmetauschervertrag dies erfordert.

Schweißhalsflansche aus Schmiedestahl haben einen konischen Flanschhals, der stumpf an den Mantel oder das Rohr geschweißt wird, was Biegebelastungen reibungslos verteilt und das Ermüdungsrisiko reduziert. Wärmetauscher erfahren thermische Zyklen und Vibrationen, daher ist diese Verbindungsgeometrie die zuverlässige Wahl.

PN40 ist die Nenndruckstufe in bar, definiert nach EN 1092-1. PN40 entspricht ungefähr der ASME-Klasse 300, daher werden die beiden Flansche in ähnlichen Druckbereichen verwendet.

Ja. Wir bearbeiten regelmäßig PN40 Schweißhals-Flansche aus Schmiedestahl nach Kundenzeichnungen für Wärmetauscherkanäle und -mäntel, einschließlich spezieller Flanschhalslängen, Dichtflächenausführungen und Lochbildern.

Für den Chloridbetrieb liefern wir F316L oder Duplex-Güten, und für den Sauergasbetrieb können wir Material liefern, das nach NACE MR0175-Anforderungen qualifiziert ist. Teilen Sie uns Ihre Betriebsbedingungen mit, und wir werden die richtige Güte bestätigen.
