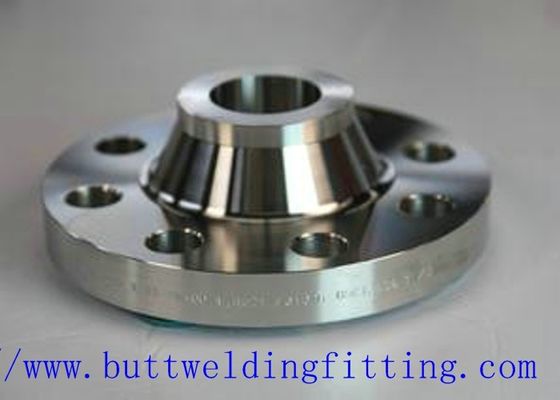

Dauerhafte geschmiedete Installationen und Vorschweißflansche der Flansch-ASME B16.47 der Reihen-B der Klassen-600

Geschmiedeter Stahl flanscht Vorschweißflansch-Größe ASME B16.47 der Reihen-B Klassen-600: 1/2“ - 60"

Spezifikation:

Größe: 1/2“ - 60"

Markenname: TOBO

Klasse: 600 LBS

Art: Vorschweißflansch, WN-Flansch (angehobenes Gesicht)

Spezialisieren Sie sich: Gemäß der Zeichnung

Standard:

ANSI/ASME:

ANSI B16.5, ANSI B16.47, MSS SP44, ANSI B16.36, ANSI B16.48

LÄRM:

DIN2527, DIN2566, DIN2573, DIN2576, DIN2641, DIN2642, DIN2655, DIN2656, DIN2627, DIN2628, DIN2629, LÄRM 2631, DIN2632, DIN2633, DIN2634, DIN2635, DIN2636, DIN2637, DIN2638, DIN2673

B.S:

BS4504, BS4504, BS1560, BS10, usw.

Vorschweißflansche werden mit der Wandstärke des Flansches gebohrt, der gleiche Maße zum zusammenpassenden Rohr hat. Je Feuerzeug das Rohr ist, ist die Bohrung im Vorschweißflansch desto größer. Und andererseits, ist das Rohr desto schwerer, ist die Bohrung im Vorschweißflansch desto kleiner. Vorschweißflansche werden normalerweise in den Hochdrucksystemen benutzt und sind für die kalten oder heißen Temperaturen passend.

Vorschweißflansche ASME B16.47 Reihen-B

Vorschweißflansche ASME B16.47 der Reihen-B Klassen-75

Vorschweißflansche ASME B16.47 der Reihen-B Klassen-150

Vorschweißflansche ASME B16.47 der Reihen-B Klassen-300

Vorschweißflansche ASME B16.47 der Reihen-B Klassen-600

Vorschweißflansche ASME B16.47 der Reihen-B Klassen-900

Vorschweißflansch-Material u. Grade:

Edelstahl-Vorschweißflansche: ASTM A182, A240 F 304, 304L, 304H, 316, 316L, 316Ti, 310, 310S, 321, 321H, 317, 347, 347H, 904L

Kohlenstoffstahl-Vorschweißflansche: ASTM/ASME A/SA 105 ASTM/ASME A 350, ASTM A 181 LF 2/A516 Gr.70 A36, A694 F42, F46, F52, F60, F65, F70

Legierter Stahl-Vorschweißflansche: ASTM/ASME A/SA 182 U.A 387 F1, F5, F9, F11, F12, F22, F91

Duplexstahlvorschweißflansche: ASTM/ASME A/SA 182 F 44, F 45, F51, F 53, F 55, F 60, F 61

Superduplexvorschweißflansche: ASTM/ASME A/SA 182, A240 F 44, F 45, F51, F 53, F 55, F 60, F 61

Nickel-Legierungs-Vorschweißflansche: Nickel 200 (UNS nein N02200), Nickel 201 (UNS nein N02201), Monel 400 (UNS nein N04400), Monel 500 (UNS nein N05500), Inconel 800 (UNS nein N08800), Inconel 825 (UNS nein N08825), Inconel 600 (UNS nein N06600), Inconel 625 (UNS nein N06625), Inconel 601 (UNS nein N06601), Hastelloy C 276 (UNS nein N10276), Legierung 20 (UNS nein N08020), usw.

Kupferlegierungs-Vorschweißflansche: UNS nein C10100, 10200, 10300, 10800, 12000, 12200, 70600, 71500, UNS nein C 70600 (Cu - Ni 90/10), C 71500 (Cu-Ni-70/30)

Niedrige Temperatur-Kohlenstoffstahl-Vorschweißflansche: ASTM A350, LF2, LF3

Anwendungen von Vorschweißflanschen ASME B16.47 der Reihen-B Klassen-600

Vorschweißflansche ASME B16.47 der Reihen-B Klassen-600 werden in der chemischen und petrochemischen Verarbeitung benutzt.

Vorschweißflansche ASME B16.47 der Reihen-B Klassen-600 werden in der Elektronik benutzt.

Vorschweißflansche ASME B16.47 der Reihen-B Klassen-600 werden in der Verarbeitungsausrüstung für Instandhaltungsproduktreinheit benutzt, wenn man Nahrungsmittel, synthetische Fasern behandelt.

Vorschweißflansche ASME B16.47 der Reihen-B Klassen-600 werden im Marinesoldaten und in der Offshoretechnik benutzt.

Eigenschaften von Vorschweißflanschen ASME B16.47 der Reihen-B Klassen-600

Vorschweißflansche ASME B16.47 der Reihen-B Klassen-600 sind gegen verschiedene reduzierende Chemikalien in hohem Grade beständig.

Vorschweißflansche ASME B16.47 der Reihen-B Klassen-600 sind ausgezeichneter Widerstand zu den ätzenden Alkalien.

Vorschweißflansche ASME B16.47 der Reihen-B Klassen-600 sind hoch elektrische Leitfähigkeit.

Vorschweißflansche ASME B16.47 der Reihen-B Klassen-600 sind ausgezeichnete Korrosionsbeständigkeit zu destilliert und Rohwasser.

Vorschweißflansche ASME B16.47 der Reihen-B Klassen-600 sind Widerstand zu den neutralen und alkalischen Salzlösungen.

Vorschweißflansche ASME B16.47 der Reihen-B Klassen-600 sind ausgezeichneter Widerstand zum trockenen Fluor.

Vorschweißflansche ASME B16.47 der Reihen-B Klassen-600 sind weit verbreitet, scharfe Soda zu behandeln.

Vorschweißflansche ASME B16.47 der Reihen-B Klassen-600 sind gute thermische, elektrische und magnetostriktive Eigenschaften.

Vorschweißflansche ASME B16.47 der Reihen-B Klassen-600 leisten etwas Widerstand zu den salzsauer und Schwefelsäuren bei bescheidenen Temperaturen und Konzentrationen.

Maße von Vorschweißflanschen ASME B16.47 der Reihen-B Klassen-600

Rohr-normaler Durchmesser.	O.D. VON Flansch	Dick Ness (Thk.)	Länge Durch Nabe	Durchmesser von Nabe an der Basis	Nabe Durchmesser. Spitze	Angehoben Gesicht Durchmesser.	Durchmesser von Bolzen Kreis	Nein von Bolzen Löcher	Durchmesser von Bolzen Löcher	Durchmesser von Bolzen	Leiste Radius Min.
Zoll	O	C	Y	X	A	R	BD	BN	BH	DB	r1
26"	889	111,3	180,8	698,5	660,4	726,9	806,5	28	44,5	1 5/8	12,7
28"	952,5	115,8	190,5	752,3	711,2	784,4	863,6	28	47,8	1 3/4	12,7
30"	1022,4	125,5	204,7	806,5	762	841,2	927,1	28	50,8	1 7/8	12,7
32"	1085,9	130	215,9	860,6	812,8	895,4	984,3	28	53,8	2	12,7
34"	1162,1	141,2	233,4	914,4	863,6	952,5	1054,1	24	60,5	2 1/4	14,2
36"	1212,9	146,3	242,8	968,2	914,4	1009,7	1104,9	28	60,5	2 1/4	14,2
38"	Größe 38" durch 60" sind zu Reihe a, Flansche der Klasse 600 identisch.
