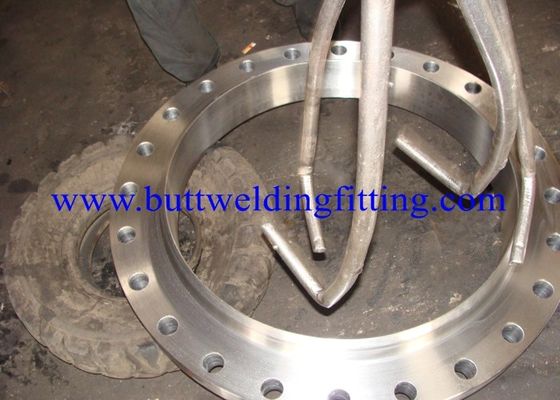

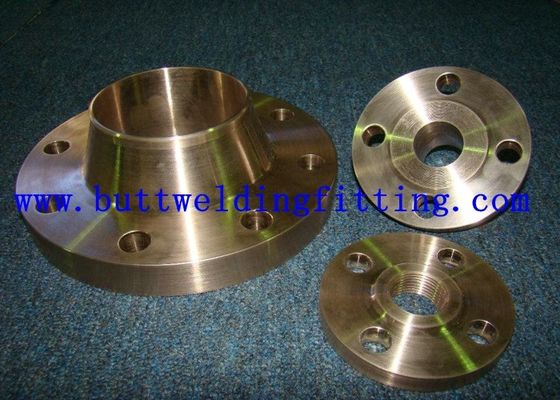

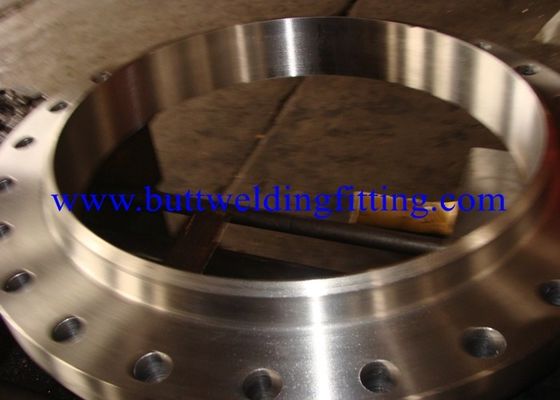

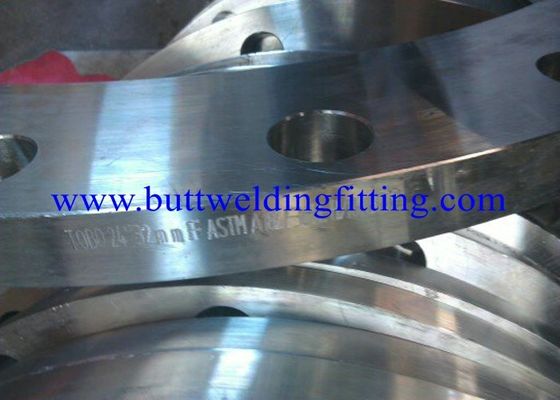

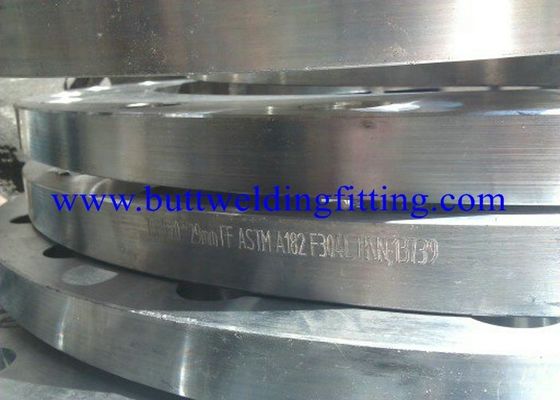

Schweißender Hals des Edelstahl-316L WNRF flanscht Klasse 150 DN100 Pn16 für Rohr-Sammlung
| Herkunftsort | China |
|---|---|
| Markenname | TOBO |
| Zertifizierung | SGS/BV/ABS/LR/TUV/DNV/BIS/API/PED |
| Modellnummer | 31254 1,4547 254 SMO |
| Min Bestellmenge | 1PC |
| Preis | US $ 10 - 100 / Kilogram |
| Verpackung Informationen | Seetaugliche Holzetuis oder Paletten gebunden durch Stahlband oder gemäß der Anforderungen des Kunde |
| Lieferzeit | 30 Tage, nachdem die 30% Vorauszahlung durch T/T oder LC empfangen worden ist |
| Zahlungsbedingungen | L / C, T / T, Western Union |
| Versorgungsmaterial-Fähigkeit | 50 Tonnen/Tonnen pro Monat |
Produktdetails
| Art | Plattenflansch | Od | 9,5 bis 219mm |
|---|---|---|---|
| Klassenwertung | 150#~2500# | Gegenüberstellung | RF (erhöhte Fläche); FF (flache Fläche); RTJ (Ringverbindung); RJ (Ringverbindungsfläche) TG (Feder- |
| Herstellungsprozess | Drücken, drücken, schmieden, gießen usw. | Verpackung | Holzkisten, Paletten, Nylonsäcke oder nach Kundenwunsch |
| MOQ | 1PCS | Lieferfrist | 10-100 Tage abhängig von Quantität |
| Zahlungsbedingungen | L/C, T/T | Versand | UHRKETTE Tianjin/Shanghai, CFR, CIF usw. |
| Anwendung | Rohrleitungs- und Ventilverbindung | Oberflächenbehandlung | Eingelegt, 2B, Nr. 4, BA, Haaransatz, Spiegel |
| Hervorheben | Schmiedenflansche und -installationen,Kolben-Schweißungs-Flansche |
||
Produkt-Beschreibung
HALS-FLANSCH WNRF des LÄRM-2633 des SCHWEISSENS-PN16 Klasse 150/Class300/Class900
Spezifikationen
Größe:
Zeitplan DN oder, wie Sie forderten
Material:
Edelstahl
Standard:
ASTM, ASME, LÄRM, en, BS, ISO, JIS, GB usw.
Ursprungsort:
Shanghai, China (Festland)
Modellnummer:
Geschmiedeter Flansch
Standard- oder nichtstandardisiert:
Standard
Produktname:
HALS-FLANSCH WNRF des LÄRM-2633 des SCHWEISSENS-PN16 Klasse 150/Class300/Class900
Art:
Geschmiedeter Flansch
Oberflächenbehandlung:
In Essig eingelegt, 2B, No.4, BA, Haarstrich, Spiegel
Technik:
ERW
Anwendung:
Anwendung: Motor, Bau, Öl, Medizin, Nahrung…
Vertragsklausel:
UHRKETTE, CIF, CFR, EXW
Größenstrecke:
Od 9,5 bis 219mm GEWICHT 0.25mm bis 3mm
MOQ:
500kg
Probe:
Ja geben Sie für Stammgastkunden frei
Verpacken u. Lieferung
Verpackendetails:
1. Hölzerne Palette
2. Anti-nasse gesponnene Tasche
3. wie erforderlich
Lieferungs-Detail:
7-10 Tage, entsprechend der abschließenden Quantität
| Flansch-Maße u. ungefähre Massen |
|
Deutschland-Standardflansch LÄRM 2633 schweißende Halsflansche; Nenndruck 16
|
||||||||||||||||
|
Vorschweißflansche-LÄRM 2633 Nenndruck 16
|
||||||||||||||||
|
Bräute à souder à collerette LÄRM 2633: Druck nominale 16
|
||||||||||||||||
| Rohr | Flansch | Hals | Angehobenes Gesicht | Schrauben | Gewicht | |||||||||||
| (7,85 Kg/dm3) | ||||||||||||||||
| Bewertet | d1 | D | b | k | h1 | d3 | s | r | h2 | d4 | f | Löcher | Faden | d2 | Kilogramm | |
| Durchmesser | ISO-Reihe | LÄRM Reihe | ||||||||||||||
| 15 | - | 20 | 95 | 14 | 65 | 35 | 30 | 2 | 4 | 6 | 45 | 2 | 4 | M 12 | 14 | 0.648 |
| 21,3 | - | 32 | ||||||||||||||
| 20 | - | 25 | 105 | 16 | 75 | 38 | 38 | 2,3 | 4 | 6 | 58 | 2 | 4 | M 12 | 14 | 0.952 |
| 26,9 | - | 40 | ||||||||||||||
| 25 | - | 30 | 115 | 16 | 85 | 38 | 42 | 2,6 | 4 | 6 | 68 | 2 | 4 | M 12 | 14 | 1,14 |
| 33,7 | - | 45 | ||||||||||||||
| 32 | - | 38 | 140 | 16 | 100 | 40 | 52 | 2,6 | 6 | 6 | 78 | 2 | 4 | M 16 | 18 | 1,69 |
| 42,4 | - | 56 | ||||||||||||||
| 40 | - | 44,5 | 150 | 16 | 110 | 42 | 60 | 2,6 | 6 | 7 | 88 | 3 | 4 | M 16 | 18 | 1,86 |
| 48,3 | - | 64 | ||||||||||||||
| 50 | - | 57 | 165 | 18 | 125 | 45 | 72 | 2,9 | 6 | 8 | 102 | 3 | 4 | M 16 | 18 | 2,53 |
| 60,3 | - | 75 | ||||||||||||||
| 65 | 76,1 | - | 185 | 18 | 145 | 45 | 90 | 2,9 | 6 | 10 | 122 | 3 | 4 | M 16 | 18 | 3,06 |
| 80 | 88,9 | - | 200 | 20 | 160 | 50 | 105 | 3,2 | 8 | 10 | 138 | 3 | 8 | M 16 | 18 | 3,7 |
| 100 | - | 108 | 220 | 20 | 180 | 52 | 125 | 3,6 | 8 | 12 | 158 | 3 | 8 | M 16 | 18 | 4,62 |
| 114,3 | - | 131 | ||||||||||||||
| 125 | - | 133 | 250 | 22 | 210 | 55 | 150 | 4 | 8 | 12 | 188 | 3 | 8 | M 16 | 18 | 6,3 |
| 139,7 | - | 156 | ||||||||||||||
| 150 | - | 159 | 285 | 22 | 240 | 55 | 175 | 4,5 | 10 | 12 | 212 | 3 | 8 | M 20 | 22 | 7,75 |
| 168,3 | - | 184 | ||||||||||||||
| (175) | 193,7 | - | 315 | 24 | 270 | 60 | 210 | 5,4 | 10 | 12 | 242 | 3 | 8 | M 20 | 22 | 9,85 |
| 200 | 219,1 | - | 340 | 24 | 295 | 62 | 235 | 5,9 | 10 | 16 | 268 | 3 | 12 | M 20 | 22 | 11 |
| 250 | - | 267 | 405 | 26 | 355 | 70 | 285 | 6,3 | 12 | 16 | 320 | 3 | 12 | M 24 | 26 | 15,6 |
| 273 | - | 292 | ||||||||||||||
| 300 | 323,9 | - | 460 | 28 | 410 | 78 | 344 | 7,1 | 12 | 16 | 378 | 4 | 12 | M 24 | 26 | 22 |
| 350 | 355,6 | - | 520 | 30 | 470 | 82 | 390 | 8 | 12 | 16 | 438 | 4 | 16 | M 24 | 26 | 31,2 |
| - | 368 | 28,8 | ||||||||||||||
| 400 | 406,4 | - | 580 | 32 | 525 | 85 | 445 | 8 | 12 | 16 | 490 | 4 | 16 | M 27 | 30 | 39,3 |
| - | 419 | 36,3 | ||||||||||||||
| (450) | 457 | - | 640 | 34 | 585 | 85 | 490 | 8 | 12 | 16 | 550 | 4 | 20 | M 27 | 30 | 44,3 |
| 500 | 508 | - | 715 | 34 | 650 | 90 | 548 | 8 | 12 | 16 | 610 | 4 | 20 | M 30 | 33 | 61 |
| 600 | 610 | - | 840 | 36 | 770 | 95 | 652 | 8,8 | 12 | 18 | 725 | 5 | 20 | M 33 | 36 | 75,4 |
| 700 | 711 | - | 910 | 36 | 840 | 100 | 755 | 8,8 | 12 | 18 | 795 | 5 | 24 | M 33 | 36 | 77 |
| 800 | 813 | - | 1025 | 38 | 950 | 105 | 855 | 10 | 12 | 20 | 900 | 5 | 24 | M 36 | 39 | 101 |
| 900 | 914 | - | 1125 | 40 | 1050 | 110 | 955 | 10 | 12 | 20 | 1000 | 5 | 28 | M 36 | 39 | 122 |
| 1000 | 1016 | - | 1255 | 42 | 1170 | 120 | 1058 | 10 | 16 | 22 | 1115 | 5 | 28 | M 39 | 42 | 162 |
|
ANMERKUNG:
1. gegenüberstellend entsprechend LÄRM 2526 Flaches Gesicht: Bilden Sie A, Gesicht ohne irgendwelche Anforderungen Bilden Sie B, das Gesicht Rz=160, maschinell bearbeitet (nicht glatter als 40µm) Angehobenes Gesicht: Bilden Sie C, das Gesicht Rz=160, maschinell bearbeitet (nicht glatter als 40µm) Bilden Sie D, das Gesicht Rz=40, maschinell bearbeitet Bilden Sie E, das Gesicht Rz=16, maschinell bearbeitet 2. Nut und Feder entsprechend LÄRM 2512 Bilden Sie F, Zunge Bilden Sie N, Nut 3. männlich und weiblich entsprechend LÄRM 2513, LÄRM 2514 Bilden Sie V13, V14, Mann Bilden Sie R13, R16, weiblich 4. Chemfering für Membranschweißungsverpackung, PN64-PN400, entsprechend LÄRM 2695 5. gegenüberstellend für Linse-förmige Gelenke, PN64-PN400, entsprechend LÄRM 2696 |
| Produktionskapazitäts-u. Kauf-Details | ||
| 1. | Versorgungs-Flansch-Maß DN15 - DN2000 (1/2“ - 80"), geschmiedeter Flansch. | |
| 2. | Materieller Kohlenstoffstahl: RST37.2, C22.8, S235JR, ST37, P235GH, P245GH, P250GH, ASTM A105 | |
| 3. | Materieller Edelstahl: ASTM A182 F304, F304L, F316, F316L, F321 etc. | |
| 4. | Flansch-Antirost: Antirost-Öl, schwarze Farbe, gelbe Lackierung, heißes eingetaucht galvanisiertes, Kälte galvanisiertes etc. | |
| 5. | Monatsertrag: 3000 Tonnen pro Monat. | |
| 6. | Lieferbedingungen: CIF, CFR, UHRKETTE, EXW. | |
| 7. | Zahlungsbedingungen: Überweisung (T/T), unwiderrufliches L/C am Anblick etc. | |
| 8. | Mindestbestellmenge: 1Ton oder 100Pcs. | |
| 9. | Qualitäts-Garantie: EN10204 3,1 Zertifikat, Mühlzertifikat, Drittpartei-Inspektion, freier Ersatz-Service. | |
| 10. | Finden Sie mehr Anforderungen im Flansch-Markt. | |
