90-Grad-Ellbogen Inconel 718/UNS N07718/LÄRM W. Nr. 2,4668 Standardgewicht

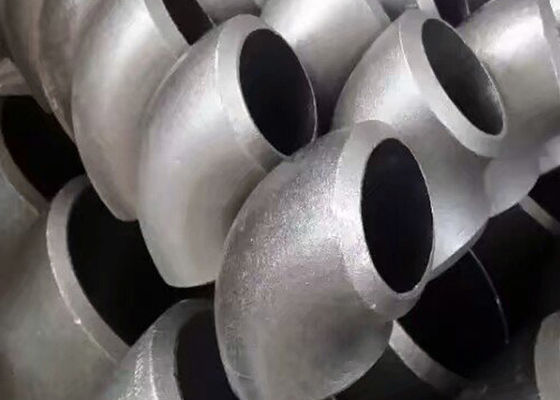

  • 90 Degree Elbow Inconel 718 / UNS N07718 / DIN W. Nr. 2.4668 Standard Weight

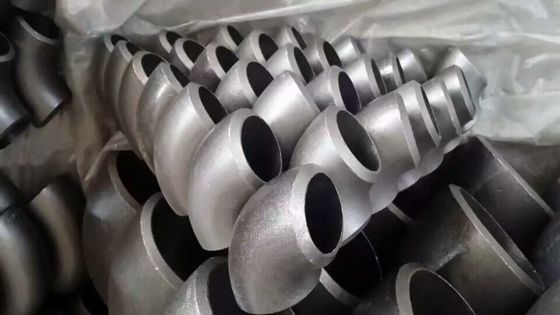

  • 90 Degree Elbow Inconel 718 / UNS N07718 / DIN W. Nr. 2.4668 Standard Weight

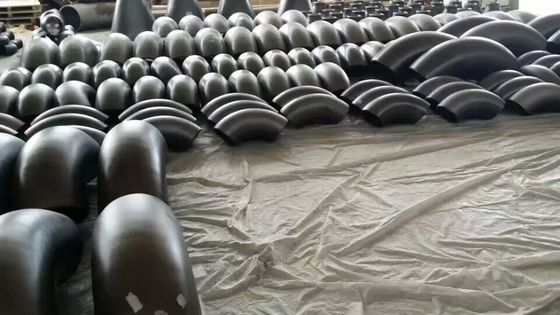

  • 90 Degree Elbow Inconel 718 / UNS N07718 / DIN W. Nr. 2.4668 Standard Weight

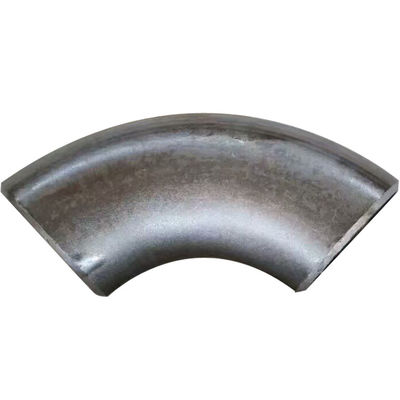

  • 90 Degree Elbow Inconel 718 / UNS N07718 / DIN W. Nr. 2.4668 Standard Weight
Herkunftsort China
Markenname TOBO
Zertifizierung SGS/BV/ABS/LR/TUV/DNV/BIS/API/PED
Modellnummer Ellbogen
Min Bestellmenge 1PC
Verpackung Informationen Verpacken durch Holzetui
Lieferzeit 10-35days
Zahlungsbedingungen L / C, T / T, Western Union
Versorgungsmaterial-Fähigkeit 3,0000pcs pro Monat
Produktdetails
Größe Standardgröße Materielles Grrade Inconel 718
Typ Nahtlos oder Schweißung Standard LÄRM, en, ASTM, BS, JIS, GB, etc.
DN 15-1200 Farbe Silver
Hervorheben

stumpfgeschweißt Rohrverschraubungen

,

Kolben-Schweißungs-Rohranschlüsse
Hinterlass eine Nachricht
Produkt-Beschreibung

90-Grad-Ellbogen Inconel 718/UNS N07718/LÄRM W. Nr. 2,4668 Standardgewicht

1. Inconel-Legierungsellbogen
2.sch5s-schxxs
3.ISO9001
4.Market: Amerika, Afrika, Mittlere Osten, südöstlich Asiens

Inconel-Reihe Inconel 718/UNS N07718/LÄRM W. Nr. 2,4668
Inconel 601/UNS N06601/LÄRM W. Nr. 2,4851
Inconel 625/UNS N06625/LÄRM W. Nr. 2,4856
Inconel X-750/UNS N07750/LÄRM W. Nr. 2,4669
Inconel 600/UNS N06600/LÄRM W. Nr. 2,4816
Hastelloy-Reihe Hastelloy B/UNS N10001
Hastelloy B-2/UNS N10665/LÄRM W. Nr. 2,4617
Hastelloy C
Hastelloy C-4/UNS N06455/LÄRM W. Nr. 2,4610
Hastelloy C-22/UNS N06022/LÄRM W. Nr. 2,4602
Hastelloy C-276/UNS N10276/LÄRM W. Nr. 2,4819
Hastelloy X/UNS N06002/LÄRM W. Nr. 2,4665
Incoloy-Reihe Incoloy 925/UNS N09925-Oil
Incoloy 825/UNS N08825/NS142/W.Nr 2,4858
Incoloy 800HT/UNS N08811/W.Nr 1,4954
Incoloy 800H/UNS N08810/W.Nr 1,4876
Incoloy A-286/UNS S66286/W. Nr. 1,4980
Monel-Reihe Monel 400/UNS N04400/W.Nr 2,4360
Monel K-500/UNS N05500
Reine Nickel-Reihe Vernickeln Sie 200/UNS N02200/W.Nr 2,40
Vernickeln Sie 201/GB/T N02201/W.Nr 2,4060
Andere Nickel-Legierungen INVAR 36/UNS K93600/W.NR.1.3912 Ni36
Legierung 31 der Legierungs-28/Legierung 52/Legierung 42/
Legierung 20/W.NR.1.4562
Titan und Legierungen

Gr1 (TA1), Gr2 (TA2), Gr3 (TA3), Gr4 (TA4), Gr5 (TC4), Gr6 (TA7),
Gr7 (TA9), Gr9 (TA18), Gr11 (TA9-1), Gr12 (TA10), Gr23 (TC4 ELI),

TA19 (Ti-6Al-2Sn-4Zr-2Mo-0.1Si), TB5 (Ti-15V-3Cr-3Sn),

TB6 (Ti-10V-2Fe-3Al), Ti5553 (TiAl5V5Mo5Cr3), TC16, T

C16, TC18, TC19, TC21, TC20 (Ti-6Al-7Nb), TC26 (Ti-13Nb-13Zr),
Ti-Notiz: (Titanniobiumlegierung)
Andere Legierungen Zirkonium und Zirkonium legiert (Zr702, Zr704, Zr705)

Einheit: Zoll
Nominal
Rohr
Größe		 Äußerer Durchmesser.
(Od)		 Wandstärke (T) 90Ellbogen-MitteOL/R, zumvonAzu beenden 45Ellbogen-MitteOL/R, zumvonBzu beenden 90Ellbogen-MitteOS/R, zumvonAzu beenden T-Stücke Mitte zu den Enden C.M Kappen-Länge
E
Sch.5S Sch.10S Sch.40S Sch.80S
1/2 0,840 0,065 0,083 0,109 0,147 1,50 0,625 1,00 1,00
3/4 1,050 0,065 0,083 0,113 0,154 1,12 0,438 1,13 1,00
1 1,315 0,065 0,109 0,133 0,179 1,50 0,875 1,00 1,50 1,50
1-1/4 1,660 0,065 0,109 0,140 0,191 1,88 1,00 1,25 1,88 1,50
1-1/2 1,900 0,065 0,109 0,145 0,200 2,25 1,12 1,50 2,25 1,50
2 2,375 0,065 0,109 0,154 0,218 3,00 1,38 2,00 2,50 1,50
2-1/2 2,875 0,083 0,120 0,203 0,276 3,75 1,75 2,50 3,00 2,00
3 3,500 0,083 0,120 0,216 0,300 4,50 2,00 3,00 3,38 2,50
4 4,500 0,083 0,120 0,237 0,337 6,00 2,50 4,00 4,13 3,00
5 5,563 0,109 0,134 0,258 0,375 7,50 3,12 5,00 4,88 3,50
6 6,625 0,109 0,134 0,280 0,432 9,00 3,75 6,00 5,63 4,00
8 8,625 0,109 0,148 0,322 0,500 12,00 5,00 8,00 7,00 5,00
10 10,750 0,134 0,165 0,375 0,500 15,00 6,25 10,00 8,50 6,00
12 12,750 0,156 0,180 0,375 0,500 18,00 7,50 12,00 10,00 7,00
14 14,000 0,156 0,250 0,375 0,500 21,00 8,75 14,00 11,00 7,50
16 16,000 0,165 0,250 0,375 0,500 24,00 10,00 16,00 12,00 8,00
18 18,000 0,165 0,250 0,375 0,500 27,00 11,25 18,00 13,50 9,00
20 20,000 0,188 0,250 0,375 0,500 30,00 12,50 20,00 15,00 10,00
24 24,000 0,218 0,250 0,375 0,500 36,00 13,50 24,00 17,00 12,00

Einheit: Zoll
Nominal
Rohr
Größe		 Äußerer Durchmesser.
(Od)		 Wandstärke (T) Ellbogen-Mitte 90o L/R, zum von A zu beenden Ellbogen-Mitte 45o L/R, zum von B zu beenden Ellbogen-Mitte 90o S/R, zum von A zu beenden
Sch.5S Sch.10S Sch.40S Sch.80S
1/2 0,840 0,065 0,083 0,109 0,147 1,50 0,625
3/4 1,050 0,065 0,083 0,113 0,154 1,12 0,438
1 1,315 0,065 0,109 0,133 0,179 1,50 0,875 1,00
1-1/4 1,660 0,065 0,109 0,140 0,191 1,88 1,00 1,25
1-1/2 1,900 0,065 0,109 0,145 0,200 2,25 1,12 1,50
2 2,375 0,065 0,109 0,154 0,218 3,00 1,38 2,00
2-1/2 2,875 0,083 0,120 0,203 0,276 3,75 1,75 2,50
3 3,500 0,083 0,120 0,216 0,300 4,50 2,00 3,00
4 4,500 0,083 0,120 0,237 0,337 6,00 2,50 4,00
5 5,563 0,109 0,134 0,258 0,375 7,50 3,12 5,00
6 6,625 0,109 0,134 0,280 0,432 9,00 3,75 6,00
8 8,625 0,109 0,148 0,322 0,500 12,00 5,00 8,00
10 10,750 0,134 0,165 0,375 0,500 15,00 6,25 10,00
12 12,750 0,156 0,180 0,375 0,500 18,00 7,50 12,00
14 14,000 0,156 0,250 0,375 0,500 21,00 8,75 14,00
16 16,000 0,165 0,250 0,375 0,500 24,00 10,00 16,00
18 18,000 0,165 0,250 0,375 0,500 27,00 11,25 18,00
20 20,000 0,188 0,250 0,375 0,500 30,00 12,50 20,00
24 24,000 0,218 0,250 0,375 0,500 36,00 13,50 24,00

90-Grad-Ellbogen Inconel 718/UNS N07718/LÄRM W. Nr. 2,4668 Standardgewicht

Umbauten:

stumpfgeschweißt Rohrverschraubungen

Kolben-Schweißungs-Rohranschlüsse

industrielle Fitting
