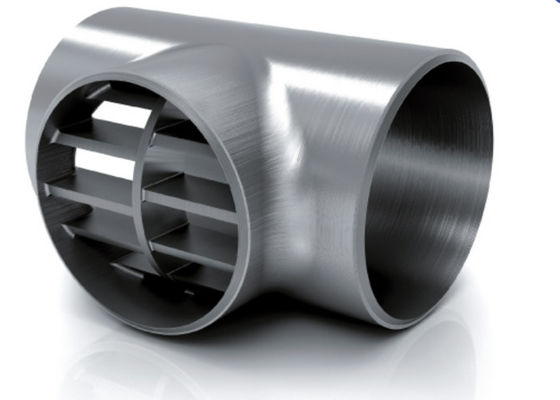

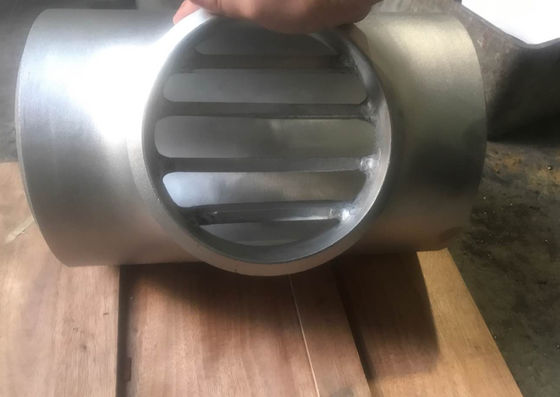

ABGEHALTENES T-STÜCK ASTM A815 WP UNS S31803 DN300 (12 IN) X DN300 (12 IN) SCH80S

ABGEHALTENES T-STÜCK ASTM A815 WP UNS S31803 DN300 (12 IN) X DN300 (12 IN) SCH80S

Ein abgehaltenes T-Stück ist ein T-Stück, oder jede mögliche Installation mit einer Niederlassung, die in den Rohrleitungen benutzt wurde, die pigged und eine Beschränkungsstange hat, schweißte innerlich verhindern, dass das Schwein hinunter eine Niederlassungsverbindung reist.

Entwurfserwägungen für abgehaltenes T-Stück

Das abgehaltene T-Stück wird benutzt, wenn es eine Anforderung für das Pigging gibt. So können viele seiner Anwendungen dem Unterseegebiet in Vorbereitung oder auf gefunden werden.

Die Stangenplatten, die innerlich an der Niederlassung schweißten, sind, das Schwein von ändernder Richtung oder das Erhalten zu vermeiden gehaftet am Niederlassungsausgang.

Der Entwurf der Stangenplatten muss in der genügenden Quantität, Stärke sein und ausreichend gesperrt, um die Glattheit sicherzustellen, damit das Schwein durch das Hauptrohr und gleichzeitig das Beeinflussen nicht des Flusses läuft, der bedeutet wurde, um die Niederlassung durchzufließen. Normale Praxis ist, zu garantieren, dass die Öffnung in der Niederlassungsrohrleitung nach geführten Stangen nicht mehr als 40% des Hauptrohrleitungsbereichs ist.

Die Größe der Stangen in der Niederlassungsverbindung muss genug klein sein, den Fluss nicht einzuschränken aber groß genug, um den Druck des Flusses zu stützen.

Um die Glattheit sicherzustellen, müssen die Stangenplatten ein Schleifen sein zum der Niederlassungsbiegung zu entsprechen. Alle mögliche Grate, Spritzen und burs werden angefordert entfernt zu werden. Diese Glattheit des pigging Prozesses ist wichtig, den Sensor des Schweins vor Schaden zu schützen.

Beziehen Sie sich auf Shell DEP 31.40.10.13 - GEN-Abbildung 4 oben; die Quantität der Stangenplatten beginnen mit zwei (2) Stücken und Zunahme als die Identifikation der Niederlassungszunahme.

Die Stangenplatten ideal sind äquidistant.

Für größeres T-Stück (Größe 14 Zoll und oben), gibt es eine Brückenplatte in der Mitte, zum der Stangensteifheit beim Erhalten zu stützen geschlagen durch das Schwein.

Das Material der Stangenplatten allgemein verwendet die selben wie das T-Stück Material für Schweißbarkeit.

Gängige Praxis ist, das Schweißen von Führungsschienen direkt auf dem Hochdruck zu vermeiden konzentrierte Bereiche des Verdrängungshalses. Lenkerhörnchen muss maschinell bearbeitet werden, um die Niederlassung zu passen.

Schweißungs-Reparaturen auf Elternteilmetall wird verboten.
