Was ist eine Verstärkung PAD?

Verstärkung Pad oder RePAD oder RF Pad (Bild 1) ist ein Donut-förmiger Pad, der um den Zweig eines Zweigs geht

Es ähnelt einer runden Metallspülmaschine, die gebogen wurde, um der Krümmung anzupassen

von der Röhre.

Mit der Zunahme der Rohrgröße steigen die Kosten für Zweigverbindungsanlagen.

Es handelt sich also um eine Standardmethode zur Herstellung des Tee, indem ein Loch in den Kopf geschnitten und geschweißt wird.

Aber der Abschnitt, in dem das gerade Rohr durchbohrt wird, wird aufgrund des Vorhandenseins von

Also, um den Druck zu behandeln und die Spannungskonzentration in dieser Region zu reduzieren, wird die Dicke lokal erhöht

Dies gilt auch für Druckbehälter-Düsenanschlüsse.

Diese Verstärkungspade bieten eine hohe Leistungsfähigkeit und eine hohe Leistungsfähigkeit.

zusätzliche Festigkeit und Kapazität des Rohres.

Warum ist das Verstärkungspad erforderlich?

RePADs oder RF Pads sind Platten, die zur Verstärkung von Komponenten und/oder Düsen verwendet werden, indem die Dicke lokal an der Komponente erhöht wird

Diese sind aus derselben Größe und aus demselben Material wie der Rohrkopf, an dem sie geschweißt sind, hergestellt.

Auf Rohren oder Druckbehältern werden Löcher in Form von Düsen oder Zweigschnitt gemacht und somit das Mutterrohr/Gefäß

Es ist daher offensichtlich, diese Schwäche mit einem Verstärkungspolster zu kompensieren, um

Verringerung der Ausfallgefahr, da dadurch der Rohrverbindungszweig oder die Druckbehälterdüse gestärkt werden.

Verwendungen der PAD-Verstärkung

1Normalerweise werden Verstärkungspade bei Stumpf- und Stumpf-Zweigeverbindungen verwendet, wenn dies pro Linienliste oder bei Bedarf erforderlich ist.

Durch die Verwendung von Verstärkungspolstern ist es nicht erforderlich, die gesamte

- Das ist nur eine Frage.3.3 der ASME B 31.3 bietet Gleichungen zur Überprüfung, ob eine Schweißrohrverbindung

Verstärkung.

2Die Trunnions werden mit einer Verstärkung versehen, wenn sie von Rohrspannungstechnikern angegeben werden.

sind mehr als die Tragfähigkeit des Trunnions, werden die Verstärkungspolster an der Mutterrohr- und Trunnion-Schnittstelle geschweißt, um

Bitte beachten Sie jedoch, dass die Verstärkung von Trunnions von Ellenbogen nicht als Standard empfohlen wird

Es ist daher notwendig, die Notwendigkeit einer Verstärkung ausdrücklich zu erwähnen.

in der isometrischen Zeichnung zur Übermittlung an das Bauteam.

3Die Anschlüsse der Düsen der Geräte sind in der Regel so verstärkt, daß die Düsen mehr Belastungen und Momente von der Rohrseite tragen können.

4Manchmal werden Verstärkungspolster zwischen der Schuhe- oder Sattelstütze und dem Ausgangsrohr bereitgestellt, wenn die Ausgangsrohrstärke geringer ist.

als benötigt.

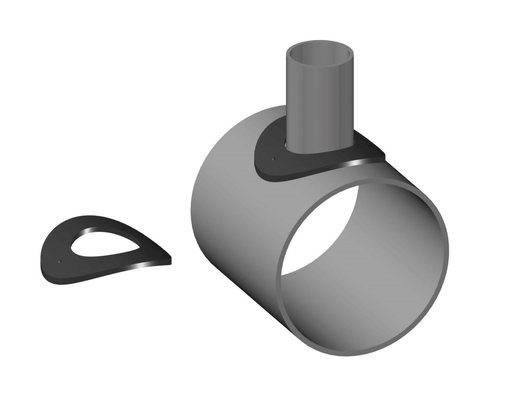

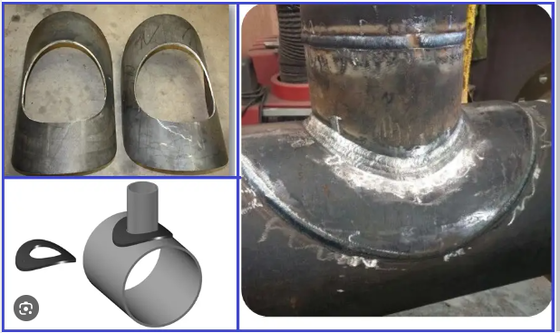

Abbildung 1: Typische Verstärkungs-PADs

Konstruktionsmerkmale des HF-PAD

Normalerweise beträgt die in Maschinenbauunternehmen als Verstärkungsplattendicke verwendete maximale Dicke das 1,5-fache der Stammrohrdicke.

Die übliche Praxis besteht darin, die gleiche Dicke wie das Ausgangsrohr zu verwenden.

Das Verstärkungsmaterial muss mit dem Material des Ausgangsrohrs und des Zweigrohrs kompatibel sein.

wird als HF-Pad verwendet.

Artikel 328.5.4.g der ASME B31.3 erwähnt, dass Verstärkungspolster und Sattel gut mit den Teilen passen müssen, zu denen sie

Sie ist angeschlossen.

An der Seite (nicht am Schritt) eines Pads oder Sattels muss ein Lüftungsloch vorhanden sein, um Leckagen im Schweiß zwischen den Zweigen zu erkennen.

Normalerweise sind zwei Lüftungsöffnungen vorhanden, die versiegelt werden müssen.

Die Ausluftlöcher werden auch als Tränenlöcher oder Telltale-Löcher bezeichnet.

Wenn die Verstärkungsplatte aus mehreren Rohrschnitten besteht, sollte ein Lüftungsloch in

Jedes Stück.

Ein Pad oder ein Sattel kann in mehr als einem Stück hergestellt werden, wenn die Verbindungen zwischen den Stücken eine Stärke aufweisen, die der Stammmetall des Pads oder Sattels entspricht,

und ob jedes Stück ein Lüftungsloch hat.

Verstärkungsplatten-Symbol in Zeichnungen

Abbildung 2 zeigt das normale RF-Pad-Symbol, das in Rohrzeichnungen verwendet wird.

Abbildung 2: Verstärkung des PAD-Symbols

Die Verstärkungsplatte ist ein Ring, der aus einer Stahlplatte geschnitten ist und ein Loch in der Mitte hat, das dem Außendurchmesser der Zweigverbindung entspricht.

Die Schweißvorrichtung wird mit einer Schweißvorrichtung ausgestattet, die sich in der Schweißvorrichtung befindet, und die Schweißvorrichtung wird mit einer Schweißvorrichtung ausgestattet.

Das Verstärkungspad wird dann sowohl an den Zweig als auch an die Schweißanlage geschweißt

Kopfzeile.
