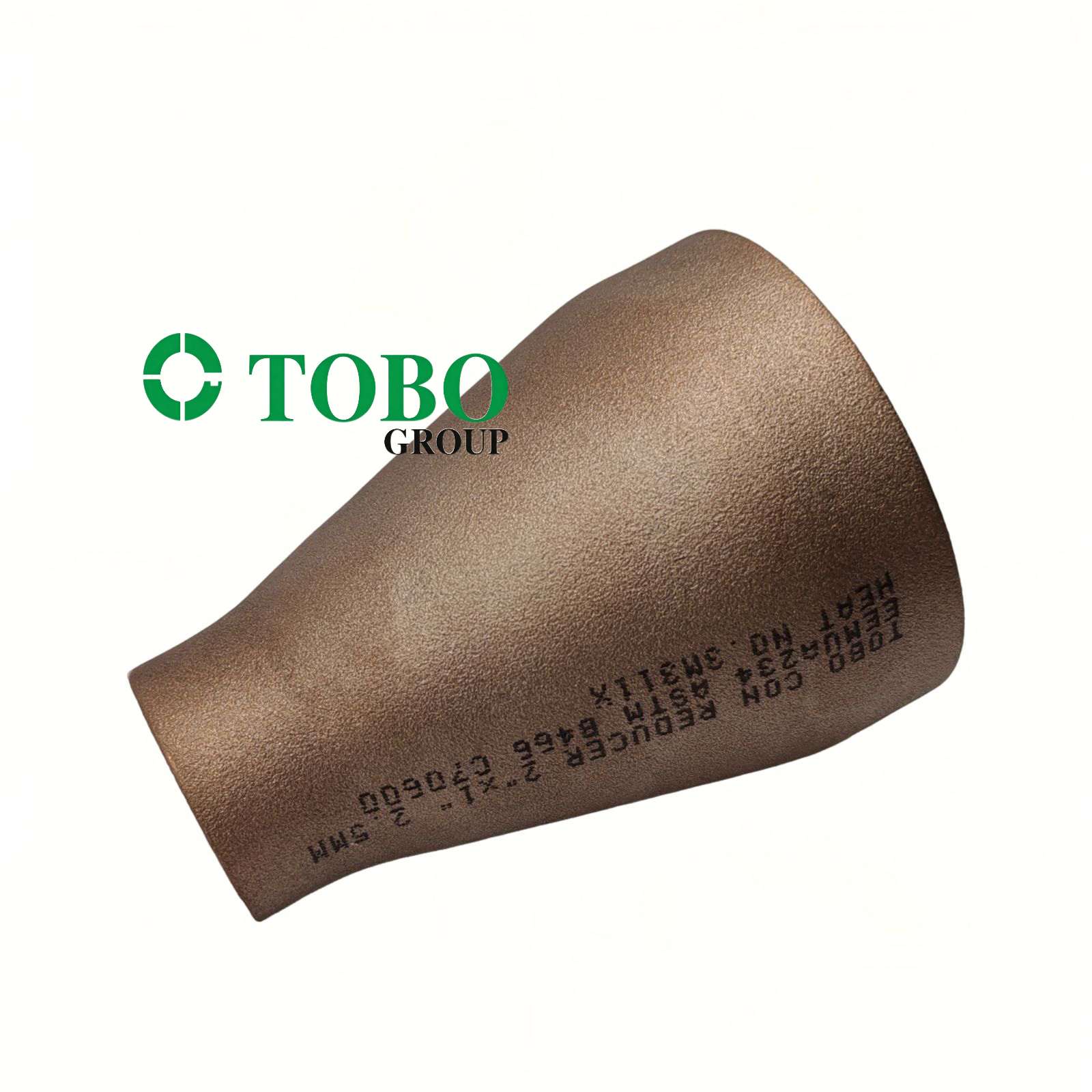

Kupfer-Nickel-Butt-Schweißkonzentrischer Reduktor 2"x1" ASTM B466 C70600 Rohranschluss

Kupfer-Nickel-Stumpfschweiß-Konzentrischer Reduzierer 2"x1" ASTM B466 C70600  Rohrleitungsteil

1. Produktbeschreibung

Dieses Produkt ist ein konzentrischer Stumpfschweißreduzierer, hergestellt aus UNS C70600 (90/10 Kupfer-Nickel-Legierung / CuNi 90/10) gemäß ASTM B466 und ASME B16.9 Standards. Auch bekannt als CuNi10Fe1.6Mn oder Werkstoff Nr. 2.0872, besteht diese Legierung aus etwa 90 % Kupfer und 10 % Nickel, mit geringen Zusätzen von Eisen (1,0-1,8 %) und Mangan zur Verbesserung von Festigkeit und Korrosionsbeständigkeit. Die 90/10 CuNi-Legierung hat eine einphasige Alpha-Struktur, die eine ausgezeichnete Verarbeitbarkeit und Schweißbarkeit bietet. Dieses 2" x 1" Fitting ist für eine permanente Stumpfschweißverbindung ausgelegt und ermöglicht eine glatte, konzentrische Reduzierung von einem größeren auf einen kleineren Innendurchmesser unter Beibehaltung einer gemeinsamen Mittellinie.

2. Wichtige Produktparameter

3. Anwendung / Verwendung

Dieser konzentrische Reduzierer ist ideal für Meerwasser- und korrosive Flüssigkeitssysteme, die Rohrleitungsdurchmesserübergänge erfordern:

• Marine & Schiffbau: Meerwasserkühlsysteme, Feuerwasserleitungen, Ballastsysteme, Bilgeleitungen

• Offshore-Öl & Gas: Meerwasser-Hebepipen, Kühlwasser-Ringleitungen auf Plattformen, Meerwasserinjektion

• Entsalzungsanlagen: Meerwasseransaugung, Verteilung von Umkehrosmose-Speisewasser, Sole-Rezirkulationsleitungen

• Energieerzeugung: Kondensatorkühlwassersysteme, Wärmetauscher

• Chemische Verarbeitung: Handhabung korrosiver Flüssigkeiten, Hydraulikleitungen

4. Vorteile

• Überlegene Meerwasser-Korrosionsbeständigkeit: Außergewöhnliche Beständigkeit gegen Lochfraß, Spaltkorrosion und Spannungsrisskorrosion in Meeresumgebungen; bildet eine schützende Oxidschicht, die sich mit der Nutzung verbessert

• Biofouling-Beständigkeit: Widersteht auf natürliche Weise marine biologische Ablagerungen durch Freisetzung von Kupferionen

• Ausgezeichnete Schweißbarkeit: Einphasige Alpha-Struktur ermöglicht hervorragende Verarbeitungseigenschaften ohne komplexe Vorwärmung oder Nachwärmebehandlung

• Kostengünstig: Weit verbreitet als preiswerte Alternative zu 70/30 CuNi, Titan oder Super-Duplex-Sorten bei gleichzeitig ausgezeichneter Leistung

• Glatte Strömungsübergänge: Konzentrisches Design mit gemeinsamer Mittellinie sorgt für gleichmäßige Durchmesserreduzierung mit minimaler Turbulenz und Druckabfall

5. Funktionen

Der konzentrische Reduzierer verbindet zwei Rohre unterschiedlicher Durchmesser in einer geraden Linie unter Beibehaltung einer gemeinsamen Mittellinie. Er reduziert den Rohrdurchmesser gleichmäßig von 2" auf 1", was einen glatten, effizienten Flüssigkeitsfluss mit minimaler Turbulenz und Druckabfall gewährleistet. Die Stumpfschweißverbindung bietet eine dauerhafte, leckagefreie Verbindung mit hoher struktureller Integrität.

6. Installationsanleitung

1. Auspackkontrolle: Auf Transportschäden prüfen; Kennzeichnungen klar und vollständig verifizieren

2. Oberflächenvorbereitung: Schweißnahtfase und angrenzende Fläche innerhalb von 10 mm mit einer Edelstahl-Drahtbürste reinigen; Öl, Fett und Oxidation entfernen

3. Ausrichtung: Reduzierstück präzise mit den anzuschließenden Rohren ausrichten und auf Konzentrizität achten. Quadratische Stumpfschweißvorbereitungen sind bis zu einer Wandstärke von 3 mm möglich

4. Heften: Minimale Heftschweißpunkte anbringen, um die Baugruppe in Position zu halten; vor dem endgültigen Schweißen gründlich reinigen

5. Schweißen: GTAW (WIG)-Verfahren mit ERCuNi-Schweißdraht (AWS A5.7) verwenden. Schutzgas: 100 % Argon oder Ar-He-Gemisch. Vorwärmung empfohlen bei 200-300°F (93-150°C). DCEN (Gleichstrom Elektrode Negativ) verwenden. Heftschweißpunkte minimieren

6. Nach dem Schweißen: Keine Nachwärmebehandlung erforderlich; mit Edelstahlbürste reinigen, um eine helle Oberfläche zu erzielen

7. Vorsichtsmaßnahmen

• Sauberkeit: Erfordert ein höheres Maß an Sauberkeit als die Verarbeitung von Kohlenstoffstahl; dedizierte Edelstahlwerkzeuge verwenden

• Temperaturgrenze: Für wässrige Korrosionsanwendungen die Systembedingungen für Temperaturen über 300°C prüfen

• Schweißwärmeeintrag: CuNi-Schmelzbad ist träge mit einer Oxidschicht; erfordert entsprechende Stromstärkenregelung

• Medienkompatibilität: Nicht empfohlen für die Verwendung mit starken oxidierenden Säuren (z. B. Salpetersäure) oder Ammoniaksystemen

• Druckstufe: Sicherstellen, dass die Druckklasse des Fittings den Auslegungsanforderungen des Systems entspricht

8. Versand & Lieferung

• Die Standardlieferzeit beträgt in der Regel 7–30 Tage, abhängig von Bestellmenge und Verfügbarkeit der Spezifikationen

9. Zahlungsbedingungen

• Gängige internationale Zahlungsmethoden sind T/T (Telegraphic Transfer) und L/C bei Sicht (Letter of Credit)

10. Verpackung

• Produkte werden sicher verpackt in Sperrholzkisten, Holzkisten, oder Paletten mit interner Polsterung, um einen sicheren Transport zu gewährleisten und Schäden während des Transports zu vermeiden

11. Kundendienst / Rückgabe & Garantiebestimmungen

• Alle Produkte werden vor dem Versand strengen Qualitätskontrollen unterzogen, Mill-Test-Zertifikate (EN 10204 3.1/3.2) sind verfügbar

• Optionale Inspektion durch Dritte durch ABS, DNV, CCS, LR, BV, RINA oder KR ist verfügbar

• Bei Qualitätsproblemen die Originalverpackung aufbewahren und relevante Fotos oder Berichte von Inspektionen durch Dritte vorlegen

• Spezifische Rückgabe-, Umtausch- und Garantiebedingungen unterliegen der endgültigen Kaufvertragsvereinbarung.

FAQ

1. Sind Sie ein Handelsunternehmen oder Hersteller?
    Wir sind Hersteller, Sie können die Zertifizierung sehen.
2. Wie lange ist Ihre Lieferzeit?
    Im Allgemeinen 5-10 Tage, wenn die Ware auf Lager ist. Oder es sind 15-20 Tage, wenn die Ware nicht auf Lager ist, je nach Menge.
3. Liefern Sie Muster? Ist es kostenlos oder extra?
    Ja, wir könnten die Probe kostenlos anbieten, müssen aber die Frachtkosten bezahlen.
4. Was sind Ihre Zahlungsbedingungen?
    Zahlung=1000USD, 50% T/T im Voraus, Restbetrag vor Versand.
