1-1/2" SCH10 ANSI B16.9 Duplex 2507 90 Grad LR Ellbogen Industrie Rohrbefestigung

1-1/2" SCH10 ANSI B16.9 Duplex 2507 90 Grad LR Ellbogen Industrie Rohrbefestigung

1. Produktbeschreibung

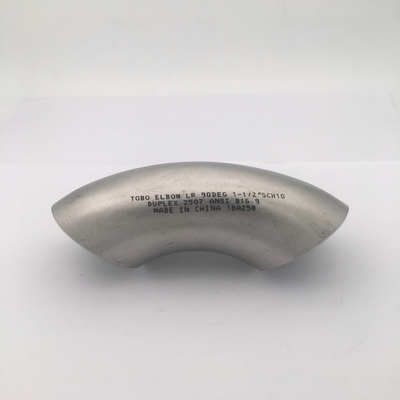

Dieses Produkt ist ein 90-Grad-Langradius (LR) Rumpf-Schweiß Ellenbogen ausmit einer Breite von mehr als 20 mm,gemäßANSI/ASME B169undASTM A815StandardsSuper Duplex 2507 ist ein hochlegierter Duplex-Edelstahl mit einer zweiphasigen Mikrostruktur aus etwa 50% Ferrit und 50% Austenit, der durch eine hohePREN-Wert über 40Die LR-Konstruktion weist einen Krümmungsradius von1.5 mal der Rohrdurchmesser (R = 1,5D), der einen reibungslosen Flüssigkeitsfluss mit minimalem Druckverlust gewährleistetDiese 1-1/2" SCH10-Fitterung ist für die dauerhafte Schweißverbindung in anspruchsvollen industriellen Rohrleitungen konzipiert, die eine außergewöhnliche Festigkeit und Korrosionsbeständigkeit erfordern.

2. Schlüsselprodukte

3. Anwendung / Verwendung

Dieser 90° LR-Elbogen ist ideal für extrem aggressive und hohe Belastung Umgebungen:

• Öl und Gas: Offshore-Plattformen, unterseeische Rohrleitungen, Bohrkopfverbindungen, Meerwasserinspritzleitungen

• Chemische Verarbeitung: Chloridhaltige Säuren, Wärmetauscher, Hochdruckprozesslinien

• Meer und Entsalzung: Meerwasserleitungen, Umkehrosmosesysteme, Salzwasserbehandlung

• Stromerzeugung: Kühlwasseranlagen, Kondensatorleitungen

• Zellstoff und Papier: Bleichleitungen, Verdauer

• Dienst für Sauergas: Anträge, die der NACE MR0175 entsprechen

4. Vorteile

• Überlegene Stärke: Die Leistungsfestigkeit (550 MPa) beträgt ca.2.5 bis 3 mal so hoch wie bei 316L, die dünnere Wände und leichtere Rohrleitungen ermöglichen

• Außergewöhnliche Korrosionsbeständigkeit: PREN 41-43 bietet eine hervorragende Beständigkeit gegen Schwellungen, Spaltkorrosion und Chlorid-Stresskorrosionscracking (SCC)

• Über 2205: Übertrifft Standard-Duplex 2205 sowohl in Bezug auf Korrosionsbeständigkeit als auch auf mechanische Festigkeit

• Entwurf für einen langen Radius: R=1.5D minimiert Druckabfall, Turbulenzen und Erosion

• Ausgezeichnete Schweißfähigkeit: Kompatibel mit Standardschweißverfahren; nach dem Schweißen eine Lösungsbrennen erforderlich

• Weiter Temperaturbereich: Beibehält Eigenschaften von -50°C bis 300°C

5. Funktionen

Der 90° LR-Elbogen ändert die Richtung des Flüssigkeitsflusses innerhalb eines Rohrsystems um 90 Grad mit minimalem DruckverlustDie lange Radiusgestaltung (R=1.5D) verringert den Strömungswiderstand, die Turbulenzen und die Erosion, so dass es für Hochgeschwindigkeits- und ätzende Medien geeignet ist.Lecksicherheit mit hoher struktureller Integrität für kritische Betriebsumgebungen.

6. Installationsanleitung

1. Inspektion der Auspacken: Überprüfung auf Versandschäden; Überprüfung von Kennzeichen, Abmessungen und Materialzertifizierung nach ASME B16.9

2. Oberflächenvorbereitung: Reinigen Sie die Schweißschneide und den umliegenden Bereich mit speziellen Werkzeugen aus Edelstahl; entfernen Sie Öl, Fett und Schadstoffe

3. Ausrichtung: Richtige Ausrichtung des Ellenbogens mit den Verbindungsschläuchen, um eine ordnungsgemäße Anpassung zu gewährleisten.

4. Schweißvorrichtung: Minimale Schweißvorgänge anbringen, um die Anlage in Position zu halten; vor dem letzten Schweißen gründlich reinigen

5. SchweißenFür Super Duplex 2507 ist eine strenge Wärmeaufnahmekontrolle unerlässlich.. Verwenden Sie GTAW oder SMAW mit passendem Füllmetall (z. B. ER2594).≤ 150°Czur Verhinderung der Bildung von intermetallischer Phase

6. Nachschweißbehandlung:Es bedarf einer Lösungsbrennung bei 1025-1125°C, gefolgt von einer Wasserauslöschungzur Wiederherstellung der Duplexstruktur und Korrosionsbeständigkeit

7. Inspektion: Durchführung von NDT (PT/MT, UT, RT) gemäß den Anforderungen des Projekts.

7. Vorsichtsmaßnahmen

• Temperaturbegrenzung: Nicht empfohlen300°C■ eine längere Exposition bei 250°C kann zu Zerbrechlichkeit führen.

• Ferrit-Bilanz: Sicherstellen, dass der Ferritgehalt zwischen40 bis 60%- Eine unsachgemäße Wärmebehandlung ist die häufigste Ursache für ausserhalb der Spezifikationen liegende Ferritverhältnisse.

• Intermetallische Phasenempfindlichkeit: Super-Duplex-Schweißschläuche sind empfindlich auf Sigma- und Chi-Phasenbildung; eine enge Wärmezufuhrkontrolle ist obligatorisch

• Reinheit: erfordert eine höhere Reinheit als die Herstellung aus Kohlenstoffstahl; verwenden Sie spezielle Werkzeuge, um Kontamination zu vermeiden

• Korrosionsprüfung: Die Prüfung nach ASTM A923-Methode C (Eisenchlorid bei 50°C) ist Standard zur Prüfung der Korrosionsbeständigkeit

• Wirkungsprüfung: für kritische Anwendungen üblicherweise bei -46°C angegeben

• NACE-Konformität: Für den Dienst für Sauergas bestätigen Sie die Einhaltung der Anforderungen der NACE MR0175

8. Versand und Lieferung

• Die Standardlieferzeit beträgt typischerweise15-30 Tagefür Standardgrößen; größere Größen und kundenspezifische Spezifikationen können längere Vorlaufzeiten erfordern

9. Zahlungsbedingungen

• Zu den gängigen internationalen Zahlungsmethoden gehörenT/T (Telegraphische Überweisung)undL/C auf Sicht (Kreditbrief)

10. Verpackung

• Die Produkte sind sicher verpacktSperrholzgehäuseoderHolzkistenmit innerem Polster, um einen sicheren Transport zu gewährleisten und Schäden während der Beförderung zu vermeiden

11. Nachverkaufs- / Rücksendungs- und Garantiepolitik

• Alle Produkte werden vor dem Versand einer strengen Qualitätsprüfung unterzogen.Prüfbescheinigungen für Mühlen (EN 10204 3.1/3.2)verfügbar

• Die obligatorische Dokumentation umfasst die Ergebnisse der chemischen, mechanischen Eigenschaften, des Ferritgehalts und der Korrosionsprüfung.

• Auf Wunsch verfügbar für die Prüfung durch Dritte (ABS, DNV, CCS, LR, BV usw.)

• Bei Qualitätsproblemen die Originalverpackung beibehalten und entsprechende Fotos oder Prüfberichte von Dritten vorlegen

• Spezifische Rückgabe-, Umtausch- und Gewährleistungsbedingungen unterliegen der endgültigen Verkaufsvereinbarung.

- Ich weiß nicht.

Häufig gestellte Fragen

1Sind Sie Handelsfirma oder Hersteller?
Wir sind Hersteller, Sie können die Zertifizierung sehen.
2Wie lange dauert die Lieferung?
Im Allgemeinen sind es 5-10 Tage, wenn die Waren auf Lager sind. oder es sind 15-20 Tage, wenn die Waren nicht auf Lager sind, es ist je nach Menge.
3Gibt's Proben, kostenlos oder extra?
Ja, wir könnten die Probe kostenlos anbieten, müssen aber die Frachtkosten bezahlen.
4Wie lautet Ihre Zahlungsbedingungen?
Zahlung <=1000USD, 100% im Voraus. Zahlung>=1000USD, 50% T/T im Voraus, Guthaben vor Versand.
