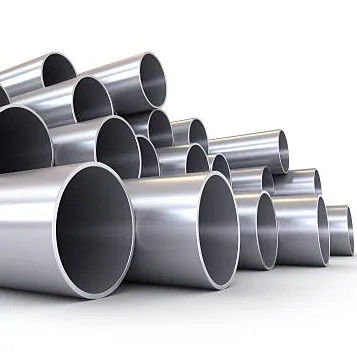

Seewasserbeständiges nahtloses Rohr aus Edelstahl 316L für Offshore-Plattformen

Nahtloses Rohr aus seewasserbeständigem Edelstahl 316L für Offshore-Plattformen

Unser nahtloses Rohr aus seewasserbeständigem Edelstahl 316L ist speziell für anspruchsvolle Seewasseranwendungen auf Offshore-Plattformen entwickelt, bei denen herkömmliche Edelstähle aufgrund von chloridinduzierter Lochfraß- und Spaltkorrosion versagen. Die Molybdänzugabe von 2,0-3,0 Prozent in 316L (UNS S31603, EN 1.4404) erhöht die Lochfraßbeständigkeitszahl (PREN) signifikant auf mindestens 24 und bietet zuverlässigen Schutz gegen lokale Korrosion in Meeresatmosphären, Spritzwasserzonen und eingetauchten Seewasserrohrleitungssystemen. Der niedrige Kohlenstoffgehalt (maximal 0,03 Prozent) verhindert die intergranulare Karbidausscheidung während des Schweißens, wodurch in den meisten Betriebszuständen eine Wärmebehandlung nach dem Schweißen entfällt.

Hergestellt nach ASTM A312/A312M-Standards mit nahtloser Konstruktion, bieten diese Rohre überlegene strukturelle Integrität für Hochdruck-Seewasserkühlsysteme, Feuerlöschsysteme, Ballastwasserrohrleitungen und Prozessleitungen auf Offshore-Plattformen, FPSO-Schiffen und Unterwasserinstallationen. Jedes Rohr wird einer 100-prozentigen hydrostatischen Prüfung, Ultraschallprüfung und Wirbelstromprüfung unterzogen, um eine fehlerfreie Lieferung für sicherheitskritische Marineanwendungen zu gewährleisten, bei denen ein Rohrausfall die Integrität der Plattform und die Sicherheit der Besatzung gefährden könnte.

Technische Spezifikationen

Hauptvorteile für Marine- und Offshore-Anwendungen

• Überlegene Beständigkeit gegen Chlorid-Lochfraß: Der Molybdängehalt von 2,0-3,0 Prozent in 316L übertrifft den Standard-Edelstahl 304/304L in chloridreichen Meerwasserumgebungen erheblich, verlängert die Lebensdauer und reduziert die Austauschhäufigkeit in Rohrleitungssystemen von Offshore-Plattformen.
• Hervorragender Schutz vor Spaltkorrosion: Der PREN-Wert von 24 oder höher gewährleistet eine zuverlässige Leistung in engen Spalten wie Flanschdichtungsflächen, Gewindeverbindungen und unter Ablagerungen, wo stehendes Meerwasser aggressive lokale Korrosionszellen bildet.
• Schweißnahtintegrität ohne Nachbehandlung: Der niedrige Kohlenstoffgehalt (max. 0,03 Prozent) verhindert die Ausscheidung von Chromkarbiden in der Wärmeeinflusszone während des Schweißens und erhält die volle Korrosionsbeständigkeit, ohne dass in den meisten Betriebsdicken eine Lösungsglühung nach dem Schweißen erforderlich ist.
• Hohes Verhältnis von Festigkeit zu Gewicht: Die nahtlose Konstruktion in Kombination mit den mechanischen Eigenschaften von 316L ermöglicht dünnere Wandstärken, die die Gewichtsbelastung von Offshore-Strukturen reduzieren und gleichzeitig die erforderliche Druckhaltekapazität beibehalten.
• Breiter Temperaturbereich: Edelstahl 316L behält eine ausgezeichnete Zähigkeit von kryogenen Temperaturen bis minus 196 Grad Celsius bis zu erhöhten Betriebstemperaturen bis 450 Grad Celsius bei und eignet sich sowohl für LNG- als auch für Dampfanwendungen auf Offshore-Anlagen.
• Konformität mit Klassifizierungsstandards für die Schifffahrt: Vollständige Materialrückverfolgbarkeit und Zertifizierung nach DNV, ABS, Lloyd's Register und BV-Vorschriften für die Offshore-Klassifizierung, mit der Option auf ein Prüfzeugnis nach EN10204 3.2 für sicherheitskritische Rohrleitungssysteme.

Anwendungen

• Seewasserkühlsysteme: Haupt-Seewasserhebeströme, Kühlwasserversorgungs- und Rücklaufleitungen von Wärmetauschern und Durchlaufkühlsysteme auf Offshore-Produktionsplattformen und FPSO-Schiffen, die eine kontinuierliche Korrosionsbeständigkeit gegen strömendes Meerwasser erfordern.
• Feuerlöschsysteme: Feuerlösch-Ringleitungen, Löschventilstationen und Sprinklerverteilungsleitungen gemäß NFPA- und SOLAS-Anforderungen, bei denen die Integrität der Rohre unter Notfallbedingungen nicht verhandelbar ist.
• Ballastwasseraufbereitung: Ballastwasser-Einlass- und Auslassleitungen, Rohrleitungen für Aufbereitungsanlagen und Transferleitungen gemäß den IMO-Standards für das Ballastwassermanagement zur Reinhaltung der Meeresumwelt.
• Aufbereitung von Produktionswasser: Injektions- und Entsorgungssysteme für Produktionswasser, bei denen kombinierte Chloridkonzentrationen, gelöste Feststoffe und erhöhte Temperaturen die verbesserte Korrosionsbeständigkeit von Molybdän-legiertem 316L-Edelstahl erfordern.
• Topsides-Versorgungsleitungen: Instrumentenluft-, Hydraulikölrücklauf-, Entwässerungssysteme und offene Entwässerungsleitungen auf Offshore-Strukturen, bei denen die Exposition gegenüber atmosphärischem Salzsprühnebel eine Lochfraßbeständigkeit für langfristige strukturelle Integrität erfordert.

Häufig gestellte Fragen

F: Warum sollte man 316L-Edelstahl gegenüber 304L für Rohrleitungen auf Offshore-Plattformen wählen?
A: Der entscheidende Unterschied liegt im Molybdängehalt. 316L enthält 2,0-3,0 Prozent Molybdän, während 304L keines enthält. Molybdän verbessert die Beständigkeit gegen Lochfraßkorrosion in chloridhaltigen Umgebungen wie Meerwasser erheblich. Die PREN (Pitting Resistance Equivalent Number) für 316L beträgt typischerweise 24-26 im Vergleich zu 18-20 für 304L. Im praktischen Offshore-Einsatz können 304L-Rohre innerhalb weniger Monate nach Kontakt mit Meerwasser durchgehende Löcher entwickeln, während 316L jahrzehntelangen zuverlässigen Dienst bietet. Die inkrementellen Materialkosten von 316L gegenüber 304L amortisieren sich innerhalb des ersten Wartungszyklus durch vermiedene Rohraustausche, Ausfallzeiten der Plattform und Produktionsausfälle.

F: Welche Zertifizierungen von Klassifikationsgesellschaften sind für seewasserbeständige nahtlose Rohre aus 316L erhältlich?
A: Wir bieten vollständige Zertifizierungen für wichtige Klassifikationsgesellschaften der Schifffahrt an, darunter DNV (Det Norske Veritas), ABS (American Bureau of Shipping), Lloyd's Register (LR) und Bureau Veritas (BV). Der Zertifizierungsumfang umfasst die Verifizierung der Materialgüte, die Prüfung des Herstellungsverfahrens, die Zeugenschaft bei mechanischen Prüfungen, die Qualifizierung von ZfP-Verfahren und Korrosionsprüfungen gemäß ASTM G48 Methode A. Für sicherheitskritische Anwendungen sind Prüfzeugnisse nach EN10204 3.2 mit Genehmigung durch einen externen Sachverständigen erhältlich. Alle Zertifizierungsdokumente sind auf einzelne Chargennummern rückverfolgbar und können über die Dokumentenmanagementsysteme des Kunden zur Designprüfung und zur Überprüfung der Einhaltung von Vorschriften eingereicht werden.

F: Ist für nahtlose Rohre aus 316L-Edelstahl im Offshore-Einsatz eine Wärmebehandlung nach dem Schweißen erforderlich?
A: Für die meisten Offshore-Betriebsbedingungen mit Wandstärken bis zu 20 mm ist für 316L aufgrund seines niedrigen Kohlenstoffgehalts (maximal 0,03 Prozent) im Allgemeinen keine Wärmebehandlung nach dem Schweißen (PWHT) erforderlich. Der niedrige Kohlenstoffgehalt verhindert die Ausscheidung von Chromkarbiden an den Korngrenzen während der Schweißwärmezyklen, was andernfalls den Chromgehalt in der Nähe der Korngrenzen verringern und die Anfälligkeit für intergranulare Korrosion (Sensibilisierung) hervorrufen würde. Für spezifische Betriebsumgebungen wie heiße Chlorid-Spannungsrisskorrosionsbedingungen über 60 Grad Celsius oder für Wandstärken über 20 mm, bei denen die Spannungen signifikant sind, kann jedoch eine Lösungsglühung bei 1040-1120 Grad Celsius, gefolgt von schneller Abschreckung, vom Projekt-Engineering-Team spezifiziert werden.

F: Welche Prüfungen verifizieren die Seewasser-Korrosionsbeständigkeit vor dem Versand?
A: Unser Qualitätssicherungsprogramm für seewasserbeständige nahtlose Rohre aus 316L umfasst mehrere Verifizierungsschritte. Die chemische Zusammensetzung wird bei jeder Charge mittels optischer Emissionsspektrometrie (OES) überprüft, wobei der Molybdängehalt im Bereich von 2,0-3,0 Prozent bestätigt wird. Die ASTM G48 Methode A-Prüfung auf Lochfraß in Eisenchlorid wird an Proben durchgeführt, um eine kritische Lochfraßtemperatur (CPT) von mindestens 15 Grad Celsius für 316L im lösungsgeglühten Zustand zu verifizieren. Die Prüfung auf intergranulare Korrosion gemäß ASTM A262 Praxis E (Streicher-Test) bestätigt die Freiheit von Sensibilisierung. Eine positive Materialidentifizierung (PMI) mittels Röntgenfluoreszenz (XRF) wird an 100 Prozent der Rohre durchgeführt, um die Güte vor der Verpackung und dem Versand zu verifizieren.
