NPT-Gewinde aus Edelstahl 304 90°-Elkotenrohr

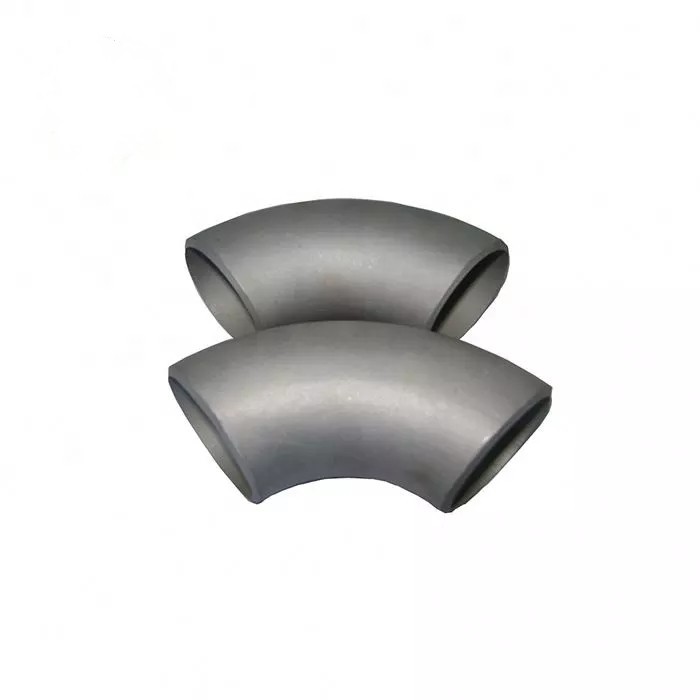

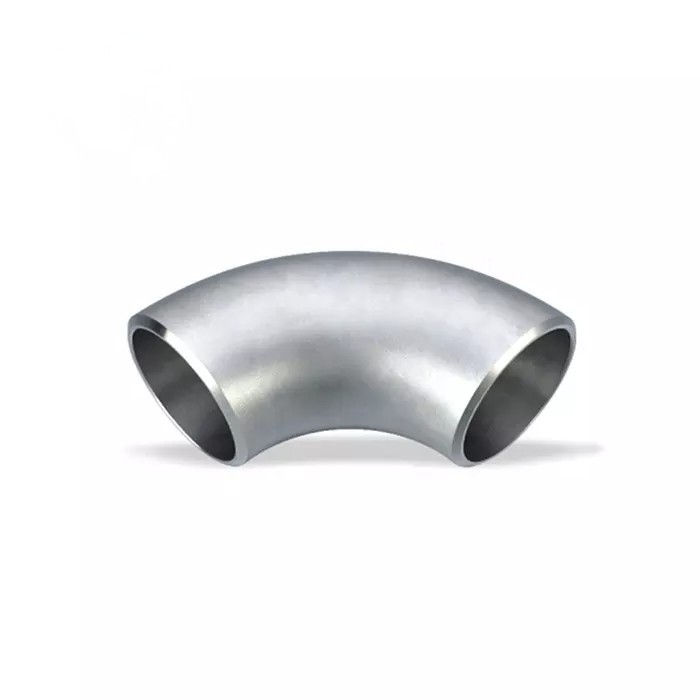

NPT-Gewinde 304 Edelstahl 90-Grad-Rohrbogen

Der NPT-Gewinde 304 Edelstahl 90-Grad-Rohrbogen ist ein präzisionsgefertigtes Rohrverbindungsstück, das zur Richtungsänderung des Durchflusses in Gewindesystemen entwickelt wurde. Hergestellt im Feingussverfahren gemäß den Spezifikationen ASTM A351 CF8, liefert dieser Bogen eine zuverlässige, leckdichte Leistung mit einer Druckstufe von Klasse 150. Das Material aus 304 Edelstahl bietet eine ausgezeichnete Beständigkeit gegen Oxidation und Korrosion in Süßwasser-, kommunalen und leichten chemischen Umgebungen, was diesen Gewindebogen zu einer bevorzugten Wahl für Sanitär-, Wasseraufbereitungs-, Lebensmittelverarbeitungs- und allgemeine industrielle Flüssigkeitshandhabungsanwendungen macht.

Jeder NPT-Gewindebogen wird einer 100%igen Maßkontrolle unterzogen, um die Einhaltung der ANSI B1.20.1-Gewindestandards zu überprüfen. Die 90-Grad-Konfiguration ermöglicht eine effiziente Rohrführung um Hindernisse und durch enge Räume. Das Feingussverfahren gewährleistet eine gleichmäßige Wandstärke und glatte Innenflächen, die Turbulenzen und Druckabfälle über den Bogen minimieren. Für Installateure und Systemplaner, die eine zuverlässige Gewindeverbindungslösung suchen, kombiniert dieser 304 Edelstahlbogen Materialintegrität mit präziser Fertigung.

Technische Spezifikationen

Hauptvorteile und Anwendungsbereiche

• Zuverlässige Gewindedichtung: NPT-konische Gewinde erzeugen eine sich progressiv festziehende mechanische Dichtung, wenn sie ordnungsgemäß mit Gewindedichtmittel oder PTFE-Band montiert werden, und gewährleisten so einen leckagefreien Betrieb unter den Nenn-Druckbedingungen.
• Vielseitige Flüssigkeitsverträglichkeit: 304 Edelstahl widersteht Wasser, Dampf, milden Säuren, alkalischen Lösungen, lebensmittelechten Flüssigkeiten und allgemeinen industriellen Medien ohne Abbau oder Kontamination.
• Einfache Installation vor Ort: Gewindeverbindungen machen Schweißgeräte oder spezielle Fähigkeiten überflüssig und reduzieren Installationszeit und Arbeitskosten für die Montage und Wartung vor Ort.
• Sanitär- und HLK-Systeme: Ideal für gewerbliche und private Sanitärnetze, hydronische Heizkreisläufe, Kühlwasserkreisläufe und Druckluftverteilungssysteme, die Gewindeverbindungen erfordern.
• Wasseraufbereitungsanlagen: Geeignet für Umkehrosmose-Zuleitungen, Filtrationsanlagen, chemische Dosierpaneele und Prozesswasserverteilung, wo NPT-Anschlüsse und Korrosionsbeständigkeit erforderlich sind.
• Lebensmittel- und Getränkeverarbeitung: Erfüllt die hygienischen Anforderungen für produktberührende Oberflächen in Milch-, Brauerei-, Getränke- und Lebensmittelherstellungsleitungen mit einfacher Demontage für CIP-Reinigungs protokolle.
• Industrieller Flüssigkeitstransfer: Kompatibel mit Schmieröl-, Hydraulikflüssigkeits-, Kühlmittel- und nicht aggressiven chemischen Transferleitungen in Produktionsanlagen und Verarbeitungsbetrieben.
• Marine-Hilfssysteme: Geeignet für Frischwasser-, Bilgen-, Ballastwasser- und Deckwaschleitungen auf Schiffen, wo 304 Edelstahl ausreichende Lochfraßbeständigkeit in über Deck liegenden Umgebungen bietet.

Häufig gestellte Fragen

F: Was ist der Unterschied zwischen NPT- und BSP-Gewindebogen-Armaturen?

A: NPT (National Pipe Taper)-Gewinde haben einen Gewindewinkel von 60 Grad mit einem konischen Profil gemäß ANSI B1.20.1, wodurch eine druckdichte Abdichtung durch Gewindeverformung entsteht. BSP (British Standard Pipe)-Gewinde verwenden einen Winkel von 55 Grad mit parallelen oder konischen Varianten gemäß ISO 7/1. NPT ist der dominierende Standard in Nordamerika, während BSP in Europa, Asien und den Commonwealth-Märkten vorherrscht. Diese beiden Gewindestandards sind nicht austauschbar, und die Verwendung des richtigen passenden Gewindebogens verhindert Fressen und Leckagen. Unsere NPT-Gewindebogen-Armaturen werden nach exakten ANSI-Toleranzen gefertigt, um eine zuverlässige Kompatibilität mit Standard-NPT-Nippeln, -Kupplungen und -Ventilen zu gewährleisten.

F: Kann dieser 304 Edelstahl-Gewindebogen für Hochtemperatur-Dampfanwendungen verwendet werden?

A: Ja, der 304 Edelstahl-Gewindebogen ist für den Dauerbetrieb bis zu 538°C (1000°F) ausgelegt und eignet sich daher für gesättigte Dampfleitungen innerhalb seines Druck-Temperatur-Bereichs der Klasse 150. Für Dampfsysteme, die über 200 psi betrieben werden oder häufigen thermischen Zyklen ausgesetzt sind, empfehlen wir jedoch die Betrachtung unserer 316 Edelstahl-Varianten für verbesserte Kriechfestigkeit und Immunität gegen chloridinduzierte Spannungsrisskorrosion. Die Wahl des Gewindedichtmittels ist für Dampfanwendungen entscheidend; Graphit-basierte Verbindungen oder Hochtemperatur-PTFE-Bänder, die für über 260°C zugelassen sind, werden empfohlen, um die Dichtigkeit unter thermischer Ausdehnung und Kontraktion aufrechtzuerhalten.

F: Welches Gewindedichtmittel oder welche Installationsverfahren empfehlen Sie für NPT-Gewindeverbindungen?

A: Wir empfehlen, 2-3 Umdrehungen PTFE-Gewindedichtband (im Uhrzeigersinn gewickelt, wenn von der Gewindeende aus betrachtet) oder ein geeignetes anaerobes Rohrgewindedichtmittel auf die Außengewinde NPT vor der Montage aufzutragen. Ziehen Sie die Verbindung handfest an und drehen Sie dann 1,5 bis 2 zusätzliche Umdrehungen mit einem Schraubenschlüssel, bis sie fest sitzt. Vermeiden Sie ein Überdrehen, das zu Fressen an Edelstahlgewinden oder zum Bruch des Gusses führen kann. Für kritische Anwendungen sollte nach der Installation ein hydrostatischer Drucktest mit dem 1,5-fachen des Betriebsdrucks durchgeführt werden, um die Dichtigkeit zu überprüfen. Verwenden Sie niemals Gewindedichtmittel an Innengewinden, da dies die ordnungsgemäße Verbindung beeinträchtigen kann.
