6000 LBS Hochdruck geschmiedete Edelstahl-Elbenschrauben

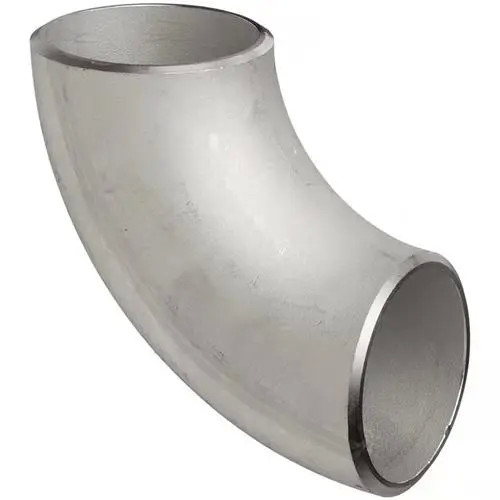

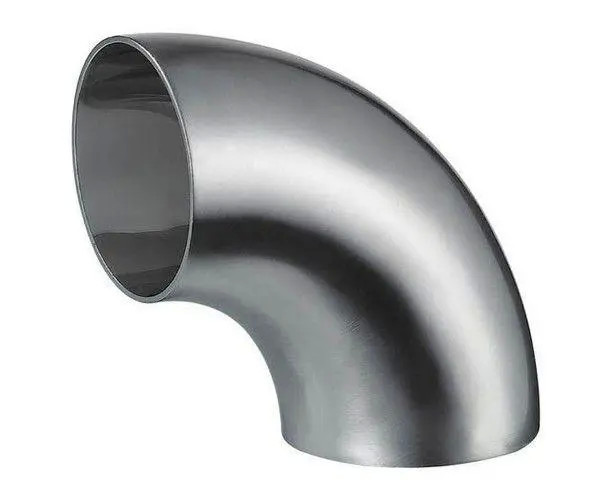

6000LBS Hochdruck-Schmiedestahl-Rohrbogen

Der 6000LBS Hochdruck-Schmiedestahl-Rohrbogen repräsentiert den Gipfel der Druckfähigkeit im Design von Fittings mit Gewinde- und Schweißmuffenanschluss. Hergestellt aus ASTM A182 F316 Edelstahl unter Verwendung von geschlossener Schmiedetechnologie, hält dieser Bogen außergewöhnliche Betriebsdrucke von bis zu 6000 Pfund pro Quadratzoll bei Umgebungstemperatur stand. Der Schmiedeprozess richtet die Materialkornstruktur entlang der Kontur des Fittings aus und eliminiert so die Porosität und inneren Defekte, die häufig bei Gussfittings auftreten. Dieser metallurgische Vorteil führt direkt zu einer überlegenen Ermüdungsbeständigkeit und einer zuverlässigen Langzeitperformance unter zyklischen Druckbelastungsbedingungen, wie sie in hydraulischen Aggregateinheiten, Offshore-Weihnachtsbäumen, Hochdruck-Chemikalieninjektionsskids und Tiefsee-Verteilersystemen auftreten.

Jedes Hochdruck-Bogen-Schweißmuffenende ist präzisionsgefertigt nach ASME B16.11 Maßtoleranzen, was eine konsistente Passform mit Rohren der Schedule 80 und Schedule 160 gewährleistet. Die Edelstahlsorte 316, die 2-3% Molybdän enthält, bietet eine erheblich verbesserte Beständigkeit gegen chloridinduzierte Loch- und Spaltkorrosion im Vergleich zu 304, was diesen Schmiedebogen zur definitiven Wahl für maritime, Offshore- und Küstenindustriemilieus macht. Eine strenge Qualitätskontrolle umfasst PMI (Positive Material Identification) Tests für jede Chargennummer, hydrostatische Hüllentests bei 1,5-fachem Nenndruck und Flüssigkeitsdurchdringungsprüfung kritischer Oberflächen gemäß den Anforderungen von ASME Section V, um Oberflächenunterbrechungen zu erkennen, die die Druckintegrität beeinträchtigen könnten.

Technische Spezifikationen

Hauptvorteile und Anwendungsbereiche

• Außergewöhnliche Druckkapazität: Die 6000LBS-Einstufung ermöglicht den Einsatz in Ultrahochdruck-Hydraulikkreisen, Bohrlochkopf-Steuerleitungen und Subsea-Verteilerrohren, wo Standard-Klasse-3000-Fittings für den Betriebsbereich zu klein wären.
• Integrität durch geschlossenes Schmieden: Der Schmiedekornfluss folgt der Bogenkontur und bietet eine bis zu 30% höhere Ermüdungsfestigkeit im Vergleich zu Investitionsguss-Äquivalenten und eliminiert praktisch das Risiko von Porositäts-bedingten Leckpfaden.
• 316 Molybdän-verbesserter Korrosionsschutz: Der Molybdängehalt von 2-3% in 316 Edelstahl verleiht eine kritische Beständigkeit gegen Lochfraßkorrosion in chloridhaltigen Umgebungen, einschließlich Meerwasser-Sprühzonen, chemischen Verarbeitungsbereichen und Küstenindustrieanlagen.
• Hydraulische Aggregateinheiten: Wesentlich für den Anschluss von Hochdruckpumpenausgangsleitungen an Akkumulatorbänke, Wegeventilsteuermodule und Verstärkerschaltungen, die bei Drücken über 350 bar (5000 psi) arbeiten.
• Offshore-Öl- und Gasplattformen: Eingesetzt in Prozessrohrleitungen an Deck, Chemikalieninjektionssystemen, hydraulischen Steuerkabeln und Bohrlochkopf-Instrumentierungsrohren, wo 316 Edelstahl die Materialqualifizierungsanforderungen von NORSOK M-650 erfüllt.
• Hochdruck-Chemikalieninjektion: Geeignet für Methanol-, Korrosionsschutzmittel- und Scale-Inhibitor-Injektionsleitungen, die in Raffinerie- und Petrochemieanlagen bei Drücken bis zu 6000 psi arbeiten.
• Tiefsee-Subsea-Systeme: Kompatibel mit Super-Duplex- und 316-Edelstahl-Subsea-Rohrleitungen in Verteilerkapseln, Pipeline-Endanschlüssen (PLETs) und Flussleitungsverbindungssystemen, die für Wassertiefen von über 3000 Metern ausgelegt sind.
• Hydrostatische Prüfstände: Verwendet in Druckprüfverteilerbaugruppen für Ventile, Aktuatoren und Bohrlochwerkzeuge, bei denen das Fitting selbst die Prüfdruckstufe der zu bewertenden Ausrüstung übertreffen muss.

Häufig gestellte Fragen

F: Was ist der Unterschied zwischen 3000LBS und 6000LBS Druckstufen für geschmiedete Schweißmuffen-Bögen?

A: Die Bezeichnung 6000LBS bedeutet, dass das Fitting für einen maximalen Kaltwasserdruck (CWP) von 6000 psi bei Umgebungstemperatur ausgelegt ist, was doppelt so hoch ist wie die 3000LBS-Einstufung. Diese höhere Einstufung wird durch eine erhöhte Wandstärke, verbesserte Schmiedereduktionsverhältnisse und strengere Anforderungen an die zerstörungsfreie Prüfung erreicht. Ein 6000LBS Schweißmuffen-Bogen kann visuell von einem 3000LBS durch seinen deutlich schwereren Wandquerschnitt und eine größere Muffentiefe unterschieden werden. Bei der Auswahl zwischen den beiden müssen der Systemauslegungsdruck, die Sicherheitsfaktorenanforderungen gemäß ASME B31.3 Process Piping Code und die Rohrplanungsstufe (Sch 160 oder XXS für 6000LBS-Betrieb) zusammen berücksichtigt werden. Der 6000LBS geschmiedete Edelstahlbogen ist die Standardwahl für Hochdruck-Hydrauliksysteme, bei denen die Spitzenbetriebsdrücke regelmäßig 3000 psi überschreiten.

F: Wie gewährleistet die Schweißmuffenverbindung eine leckdichte Leistung unter 6000 psi Bedingungen?

A: Die Schweißmuffenverbindung erzeugt eine Kehlnaht zwischen dem Außendurchmesser des Rohrs und der Muffennabe des Bogenfittings. Der Spalt von 1/16 Zoll (1,6 mm) zwischen dem Rohrende und dem Muffenboden ermöglicht die thermische Ausdehnung des Rohrs während des Schweißens, ohne einen risseinduzierenden Spannungskonzentrator zu erzeugen. Die resultierende umlaufende Kehlnaht bietet eine vollständige Penetrationsabdichtung mit einer Festigkeit, die den Berstdruck des Rohrs übertrifft. Nach dem Schweißen wird eine Flüssigkeitsdurchdringungsprüfung gemäß ASME Section V Artikel 6 in unserer Anlage an allen Schweißmuffenverbindungen durchgeführt, um das Fehlen von Oberflächenrissen, Porosität oder Fehlern bei der Verschmelzung zu überprüfen. Für Anwendungen in saueren Umgebungen mit H2S-haltigen Medien wenden wir NACE MR0175/ISO 15156 Härte-kontrollierte Schweißverfahren an, um Sulfidspannungsrissbildung in der Wärmeeinflusszone dieses Hochdruck-Bogenfittings zu verhindern.

F: Kann dieser 6000LBS geschmiedete Bogen mit vollständiger Materialrückverfolgbarkeit und Inspektion durch Dritte geliefert werden?

A: Absolut. Jeder geschmiedete Edelstahlbogen wird mit einem Materialprüfbericht nach EN 10204 Typ 3.1 geliefert, der die chemische Zusammensetzung, mechanische Eigenschaften (Zugfestigkeit, Streckgrenze, Dehnung, Flächenreduktion) und Charpy-V-Kerbschlagwerte bei spezifizierten Prüftemperaturen dokumentiert. Die vollständige Chargenrückverfolgbarkeit wird vom ursprünglichen Stahlwerkszertifikat über das Schmieden, die Wärmebehandlung, die Bearbeitung und die Endinspektionsstufen aufrechterhalten. Wir begrüßen Inspektionsstellen von Drittanbietern, einschließlich Bureau Veritas, DNV, Lloyd's Register, SGS und TUV, um hydrostatische Tests, PMI-Verifizierung, Maßkontrollen und NDE-Verfahren in unserer Anlage zu bezeugen. Zusätzliche NDE-Optionen, einschließlich radiografischer Prüfung (RT) und Ultraschallprüfung (UT), können auf Anfrage für kritische Anwendungen von geschmiedeten Bögen durchgeführt werden.
