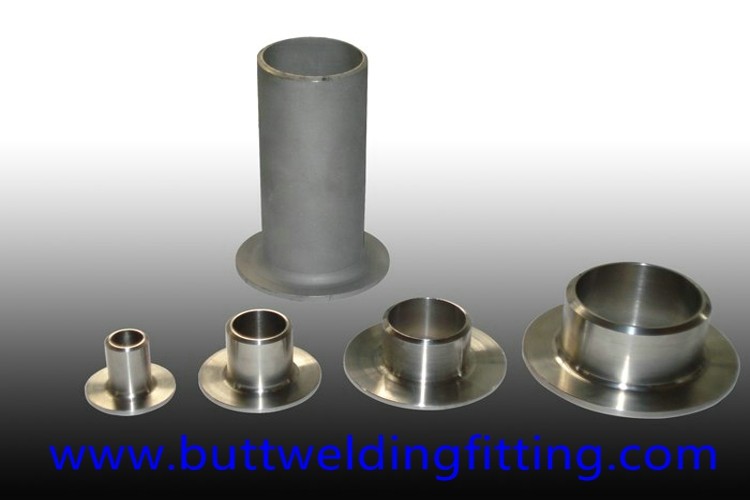

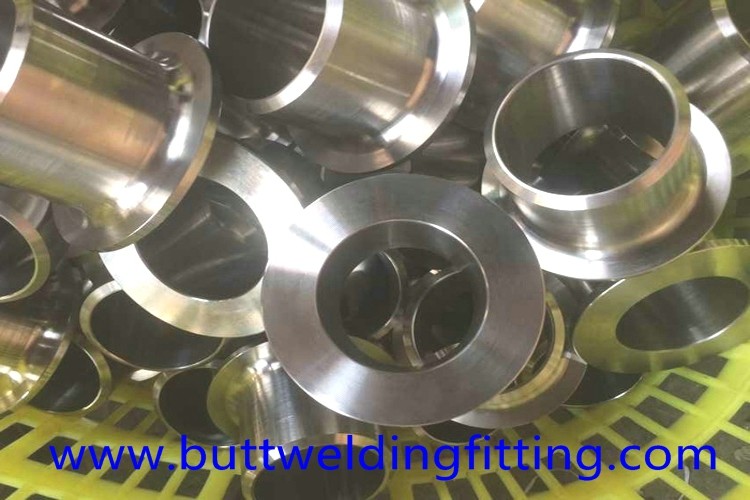

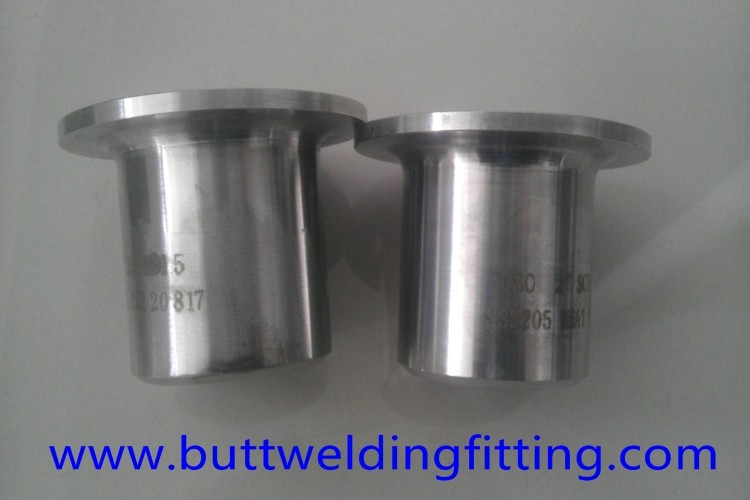

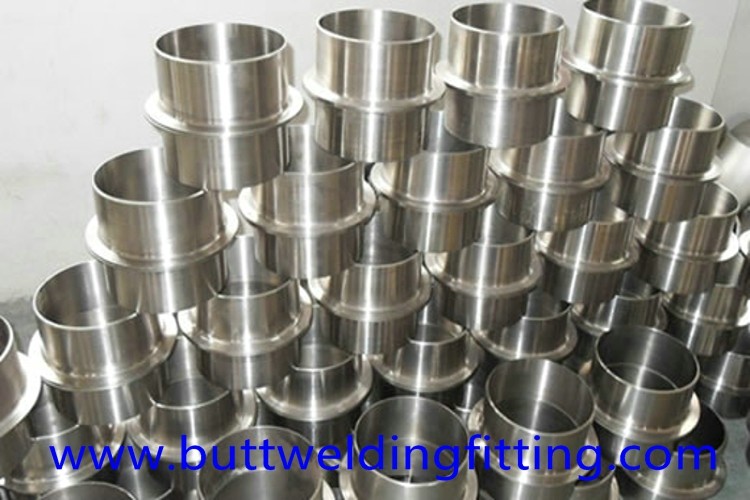

Stumpfgeschweißte nahtlose Edelstahl-Stummelenden

  • Butt Weld Seamless Stainless Steel Stub Ends
  • Butt Weld Seamless Stainless Steel Stub Ends
  • Butt Weld Seamless Stainless Steel Stub Ends
  • Butt Weld Seamless Stainless Steel Stub Ends
  • Butt Weld Seamless Stainless Steel Stub Ends
Herkunftsort China
Markenname Tobo
Zertifizierung ISO 9001:2015, SGS, BV
Modellnummer SS-STUBEND-SMLS-BW
Min Bestellmenge 1 Stück
Preis USD 4-60 / Piece (Depends on material and size)
Verpackung Informationen Sperrholzkisten oder Holzpaletten mit wasserdichter Verpackung, Exportstandard
Lieferzeit 10-30 Tage je nach Menge
Zahlungsbedingungen L/C, T/T, Western Union
Versorgungsmaterial-Fähigkeit 30.000 Stücke pro Monat
Produktdetails
Produktname Stumpfgeschweißte nahtlose Edelstahl-Stummelenden Anwendung Hochdruck-Dampfleitungen
Verbindungstyp Butt Weld Konstruktion Nahtlos
Materialqualität SS304, SS304L, SS316, SS316L Standard ASME B16.9
Größenbereich 1/2 Zoll bis 24 Zoll Wandstärke Sch10S bis Sch160
Hervorheben

Hintern Schweiß Stub Ende

,

Nahtlose SS Stub End

,

ASME B16.9 Fittings
Hinterlass eine Nachricht
Produkt-Beschreibung
Nahtlose Edelstahl-Vorschweißbördel für Stumpfschweißung
Produktübersicht

Die nahtlosen Edelstahl-Vorschweißbördel werden aus nahtlosen Edelstahlrohren gefertigt und bieten eine gleichmäßige Wandstärke sowie konsistente mechanische Eigenschaften über den gesamten Umfang. Entwickelt nach ASME B16.9, ermöglichen diese Bördel für Losflansche feste, leckagefreie Verbindungen, wenn sie mit der Rohrleitung stumpfverschweißt und mit Losflanschen kombiniert werden.

Da das Formstück aus einem einzigen nahtlosen Rohr geformt wird, gibt es keine Längsschweißnaht, die unter zyklischer Belastung oder im Hochtemperatureinsatz zu einer Schwachstelle werden könnte. Dies macht unsere nahtlosen Vorschweißbördel besonders geeignet für Dampfrohrleitungen, Wärmekraftwerke und andere Anwendungen, bei denen Schweißnahtintegrität und Druckbeständigkeit von entscheidender Bedeutung sind. Jedes Formstück verfügt über präzise bearbeitete Schweißfasen, die die Schweißzeit vor Ort verkürzen und eine vollständige Durchschweißung gewährleisten.

Spezifikationen
Standard ASME B16.9
Ausführung Nahtlos
Werkstoffgüte SS304, SS304L, SS316, SS316L
Größenbereich 1/2 Zoll bis 24 Zoll
Wandstärke Sch10S bis Sch160
Verbindungstyp Stumpfschweißung
Schweißfase 30-Grad-Fase mit Steg
Oberflächenbehandlung Beizen, Passivieren
Zertifizierung ISO 9001:2015
Hauptmerkmale
  • Nahtlose Konstruktion eliminiert Risiken durch Längsschweißnähte
  • Stumpfschweißverbindung bietet eine voll belastbare Verbindung, die der Festigkeit des Rohrs entspricht
  • Präzisionsgefertigte Fase gewährleistet reibungsloses Schweißen und vollständige Durchschweißung
  • Gleichmäßige Wandstärke garantiert eine konsistente Druckbelastbarkeit
  • Geeignet für Hochtemperaturdampf und thermische Wechselbeanspruchung
  • Hervorragende Maßgenauigkeit für eine schnelle Montage vor Ort
  • Vollständige Prüfdokumente und Materialzertifikate im Lieferumfang enthalten
Anwendungsbereiche
  • Dampf- und Kondensatrohrleitungssysteme
  • Wärme- und Kernkraftwerke
  • Hochtemperatur-Prozessleitungen
  • Kesselspeisewassersysteme
  • Industrielle Wärmenetze
Qualitätssicherung

Das für die Produktion verwendete nahtlose Edelstahlrohr wird von akkreditierten Stahlwerken mit Zertifikaten nach EN 10204 3.1 bezogen. Während der Fertigung wird jeder nahtlose Vorschweißbördel auf Gleichmäßigkeit der Wandstärke, Fasengeometrie und Oberflächenfehler geprüft. Zur Überprüfung der Integrität des nahtlosen Körpers können hydrostatische Druckprüfungen und Wirbelstromprüfungen durchgeführt werden.

Unser nach ISO 9001:2015 zertifiziertes Qualitätssystem deckt die gesamte Produktionskette ab, und unsere Prüfer verfügen über umfangreiche Erfahrung mit internationalen Dampfrohrleitungsprojekten in Europa, dem Nahen Osten und Südostasien. Wir sind von der langfristigen Zuverlässigkeit unserer nahtlosen Formstücke überzeugt.

Häufig gestellte Fragen
Welchen Vorteil haben nahtlose Vorschweißbördel gegenüber geschweißten?
Nahtlose Edelstahl-Vorschweißbördel haben keine Längsschweißnaht, was das Risiko von Schweißfehlern ausschließt und eine gleichmäßige Festigkeit über den gesamten Umfang bietet. Sie werden für Hochdruckdampf- und zyklische Belastungsanwendungen bevorzugt.
Welches Schweißverfahren sollte für die Installation verwendet werden?
Vorschweißbördel werden typischerweise mittels WIG-Schweißen bei kleinen Durchmessern und geringeren Wandstärken oder E-Hand-Schweißen (SMAW) bei größeren Abmessungen installiert. Die spanend bearbeitete 30-Grad-Fase ermöglicht eine vollständige Durchschweißung mit dem passenden Rohr.
Können Sie nahtlose Vorschweißbördel über 24 Zoll liefern?
Nahtlose Edelstahlrohre sind üblicherweise bis zu 24 Zoll erhältlich. Für größere Durchmesser bieten wir geschweißte Ausführungen mit vollständiger Durchstrahlungsprüfung auf gleichwertigem Qualitätsniveau an.
Liefern Sie auch die passenden Losflansche?
Ja. Wir können passende Losflansche in derselben Werkstoffgüte und nach derselben Norm liefern, was eine perfekte Maßhaltigkeit gewährleistet und Ihre Beschaffung vereinfacht.
