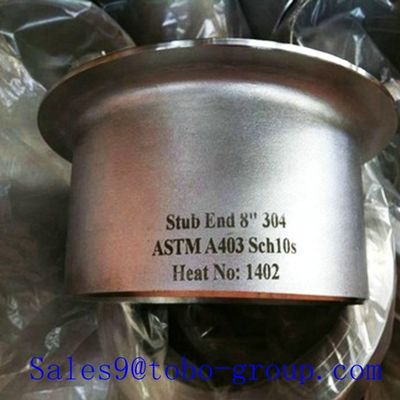

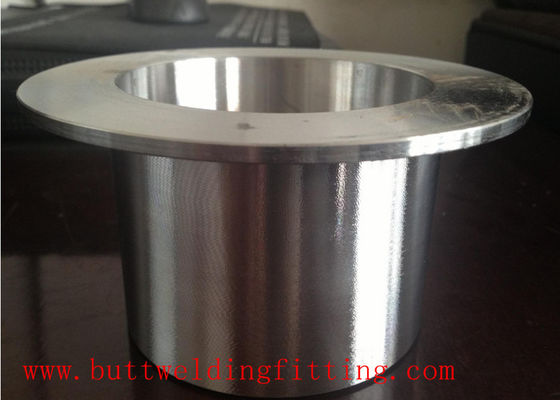

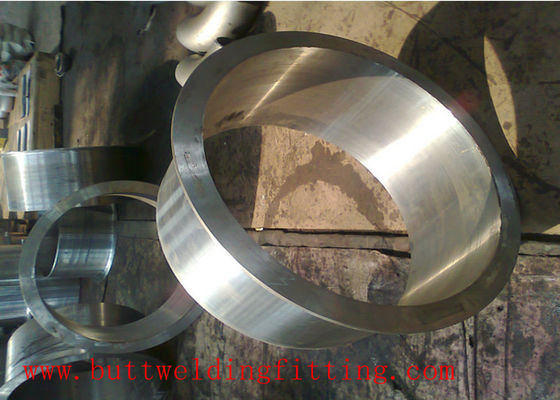

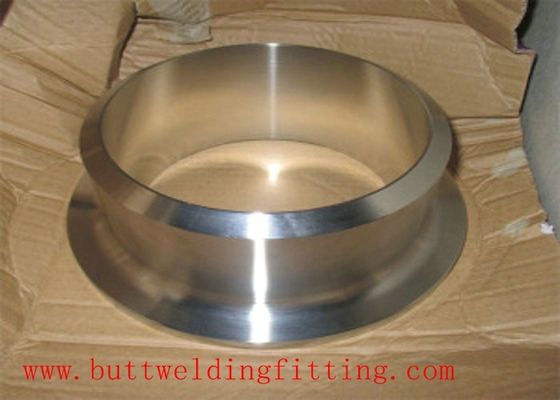

Lange Lap Joint Stub End Fittings Einfache Demontage

  • Long Type Lap Joint Stub End Fittings Easy Disassembly
  • Long Type Lap Joint Stub End Fittings Easy Disassembly
  • Long Type Lap Joint Stub End Fittings Easy Disassembly
  • Long Type Lap Joint Stub End Fittings Easy Disassembly
  • Long Type Lap Joint Stub End Fittings Easy Disassembly
Herkunftsort China
Markenname Tobo
Zertifizierung ISO 9001:2015, SGS, BV
Modellnummer SS-STUBEND-LANG
Min Bestellmenge 1 Stück
Preis USD 3-50 / Piece (Depends on material and size)
Verpackung Informationen Sperrholzkisten oder Holzpaletten mit wasserdichter Verpackung, Exportstandard
Lieferzeit 10-30 Tage je nach Menge
Zahlungsbedingungen L/C, T/T, Western Union
Versorgungsmaterial-Fähigkeit 30.000 Stücke pro Monat
Produktdetails
Produktname Lange Überlappverbindungs-Stummelendstücke Anwendung Pumpen- und Ventilanschlüsse
Typ Langer Typ (ANSI Long Pattern) Wartung Einfache Zerlegung und Neuanordnung
Materialqualität SS304, SS316L Standard ASME B16.9, MSS SP-43
Größenbereich 1/2 Zoll bis 24 Zoll Wandstärke Sch5s zu Sch160
Hervorheben

Langes Stummelende

,

Einfache Demontage der Armaturen

,

Klammergelenk-Flanzenstumpf Ende
Hinterlass eine Nachricht
Produkt-Beschreibung
Lange Lap Joint Stub End Fittings Einfache Demontage
Produktübersicht
Die Long-Type Lap Joint Stub End Fittings sind speziell für Rohrleitungen ausgelegt, die häufige Wartung und Zugang zu Geräten erfordern.Der lange Musterkörper bietet eine erweiterte Reichweite für die Hüftgelenkflansche, so daß der Flansch frei entlang des Rohres gleitet und die Demontage von Pumpen, Ventilen und anderen Inline-Ausrüstungen schnell und einfach erfolgt.
Diese langen Stumpfenden sind nach ASME B16.9 und MSS SP-43 hergestellt und sind in SS304 und SS316L-Edelstahl erhältlich.Der Hauptvorteil der Umschlagverbindung ist, dass der Flansch nicht an das Rohr geschweißt wird, so dass das Drehen oder Entfernen des Flansches die geschweißte Verbindung nicht stört.Wasserbehandlungsanlagen und Prozessindustrie, in denen die Ausrüstung regelmäßig gewartet werden muss.
Spezifikationen
Standards ASME B16.9, MSS SP-43
Typ Langer Typ (ANSI Langmuster)
Materialqualität Einheit für die Berechnung der in Anhang I der Richtlinie 2008/57/EG genannten Kosten
Größenbereich 1 / 2 Zoll bis 24 Zoll
Wandstärke Sch5S bis Sch160
Verbindungsart Hinternschweiß zum Rohr, Lap Joint zum Flansch
Oberflächenbehandlung Beikühlung, Passivierung
Zertifizierung ISO 9001:2015
Wesentliche Merkmale
  • Lange Flanzen lassen sich während der Installation leicht drehen und ausrichten
  • Einfache Demontage von Pumpen, Ventilen und Instrumenten ohne Rohrschnitt
  • Flansche dreht sich frei um das Stub Ende für vereinfachte Schraubloch Ausrichtung
  • Reduziert die Unterhaltszeit und senkt die Gesamtbetriebskosten
  • Butt-Schweiß Verbindung bietet eine dauerhafte, undichte Rohrverbindung
  • Präzisionsbearbeitete Oberfläche sorgt für glatte Flanschsitze
  • Ideal für Systeme, die regelmäßig gereinigt und geprüft werden müssen
Anwendungen
  • Anschlüsse für die Saug- und Entlastungspumpen
  • Ventil- und Instrumentenabnahmepunkte
  • Wärmetauscher und Behälterdüsen
  • Wasserbehandlungsanlagen und Entsalzungsanlagen
  • Chemische Verarbeitungsanlagen, die häufige Wartung erfordern
Qualitätssicherung
Unsere Long-Type-Lip Joint Stub End-Fittings werden mit strenger Dimensionskontrolle hergestellt, um sicherzustellen, dass der Flansch-Sitzbereich und die Schweißvorbereitung den Anforderungen von ASME B16.9 entsprechen.Jede Ausrüstung wird auf Längstoleranzen überprüft., Wandstärke und Oberflächenqualität vor dem Verpacken.2015, und jede Sendung kann mit Prüfbescheinigungen, Prüfberichten und Überprüfung durch Dritte begleitet werden.Unser Team liefert seit mehr als 15 Jahren einfache Lösungen für Rohrleitungen für wartungsintensive Industrien., die Kunden dabei unterstützen, Ausfallzeiten zu reduzieren und die Betriebseffizienz zu verbessern.
Häufig gestellte Fragen
F1: Wie erleichtert das lange Stumpfende die Demontage?
A: Mit einem langen Typ Lap-Gelenk Stub Ende, ist der Flansch nicht an der Einrichtung geschweißt, so dass es zurück entlang des Rohres gleiten kann.Einfach die Flanschschrauben lockern und die Flansche wegschieben, ist kein Rohrschneiden erforderlich.
F2: Was ist der Unterschied zwischen langem und kurzem Typ?
A: Der lange Typ hat einen längeren Knoten, der sich weiter von der Flanschfläche entfernt und mehr Platz für die Flanschbewegung und den Zugriff auf den Bolzen bietet.Kurzer Typ ist kompakter und wird verwendet, wenn der Platz begrenzt ist oder das Rohrende in der Nähe der Ausrüstung ist.
F3: Kann der Flansch nach dem Schweißen gedreht werden?
A: Ja. Da der Lendenverbindungsflansch nicht an dem Stubende geschweißt ist, kann er sich auch nach dem Schweißen des Stubendenends an dem Rohr frei um die Anlage drehen.Das macht die Ausrichtung der Schraubenlöcher sehr praktisch..
F4: Sind diese Ausrüstungen für Lebensmittelverarbeitungsumgebungen geeignet?
A: Ja, SS316L-Lange-Stumpf-Enden mit passivierten Oberflächen eignen sich für die Lebensmittel- und Getränkeverarbeitung.für hygienische Anwendungen unerlässlich.
