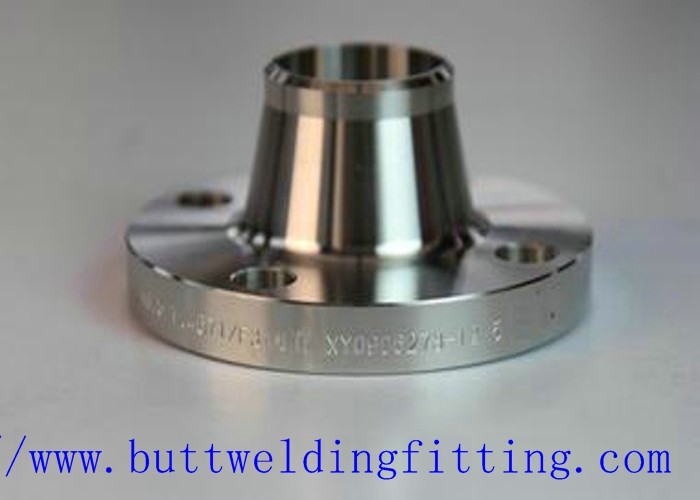

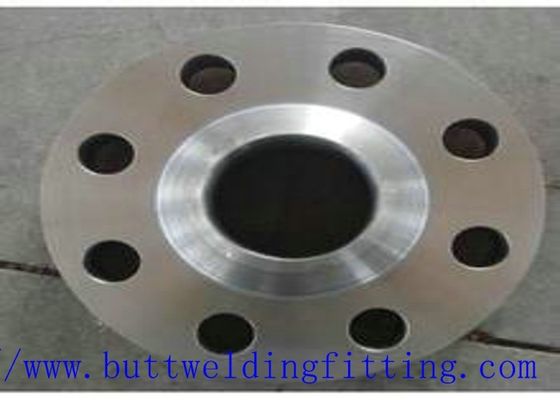

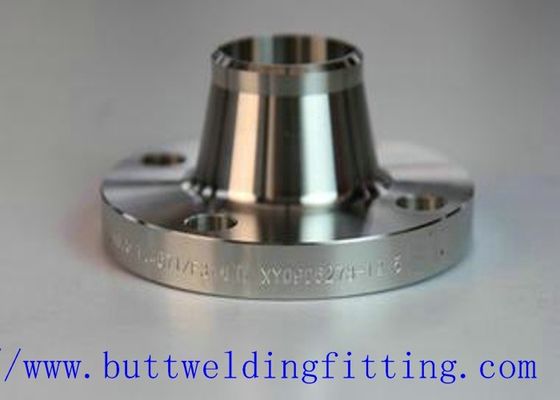

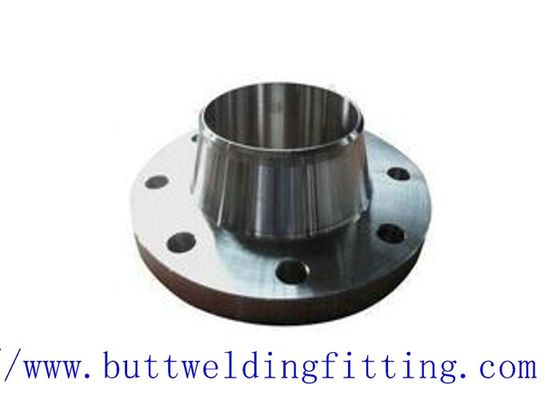

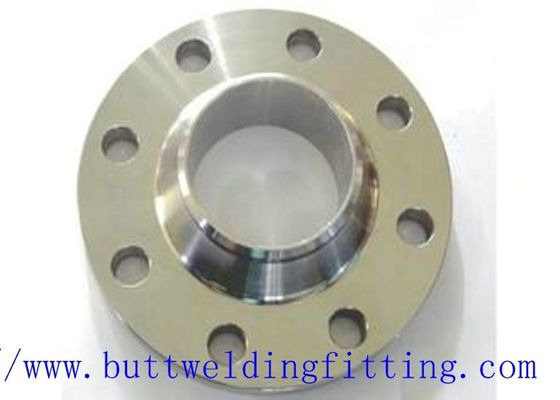

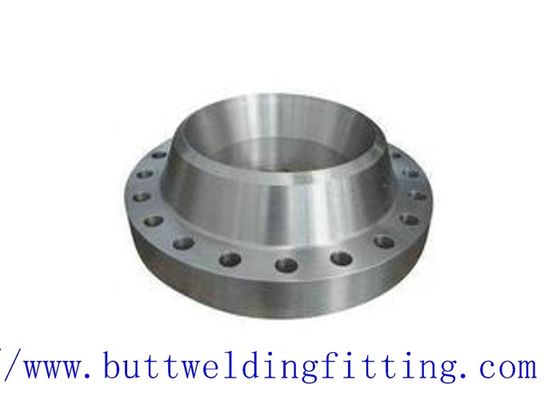

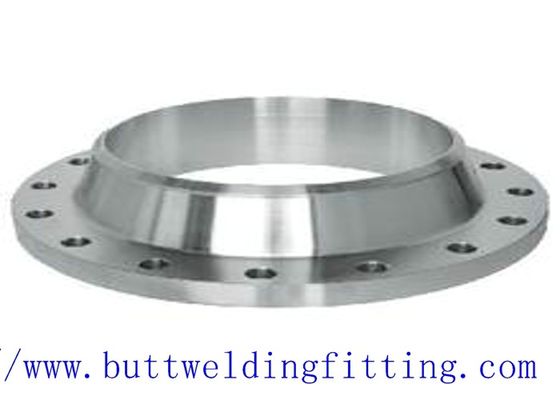

TOBO flanscht Stahl-Flansch der Kolben-Schweißungs-Installations-ASTM A182 F5

Stahlflansch

Stahlflansch, kompakte Flansche 1/2Inch - 48Inch und 150# zu 2500# mit A182/F51/Inconel 625.

Kompakte Flansche (RCF), NORSOK L005, A182 F316/316L, F51, F53, F55, Inconel 625, Incoloy 825, A105, A350 LF2, LF52-70

• Reihe RCF NORSOK NCF5

Basiert auf Code NORSOK L005, passend für kritische Dichtungsanwendungen mit hoher thermischer Expansion, zyklischer Belastung wie Aufbrüchen, Einzelverankerungssystemen, Vielfältigkeit, X-Bäumen, Unterseerohrleitungen, Wärmetauschern und einer Vielzahl friedlichen Prozeßsystemen.

• RCF-Vorteil
  • Raumersparnis
    • Gewicht, das bis 70%~80% als ANSI-Flansche speichert
  • Doppelte unabhängige Dichtungen machen es sicherer
    • Positive Dichtungsmethode
  • Integriertes Abdichtungssystem (sowohl innerhalb als auch außerhalb)
    • Größere Strecke in der Auslegungstemperatur und im Druck
• RCF-Funktions-Prinzip
  • Das RCF-Vertrags-Flanschgestaltungsprinzip ist, dass das Flanschgesicht zwei unabhängige Dichtungen einschließt. Die erste Dichtung wird durch Anwendung des Dichtungssitzplatzdruckes auf die Flanschferse geschaffen. Die Hauptdichtung ist der Siegelring IX. Die Siegelringkraft wird von der gespeicherten Energie des Gummibandes im betonten Siegelring zur Verfügung gestellt. Jedes mögliches Fersendurchsickern gibt den internen Druck, der nach dem Siegelring innerhalb der Verstärkung der Dichtungsaktion handelt.

• RCF-Größen-und -druck-Bewertung
  • 1/2“ ~48" an Größe und Klasse 150# zu 2500# in der Druckbewertung.
  • Größere Größe und auf Anfrage Hochdruckveranschlagen.
• RCF-Materialien
  • ASTM A105, A350 LF2, LF6, A694 F52~F70
  • AISI 4130, AISI 8630
  • A182 F316/316L, F51, F53, F55, Inconel 625, Incoloy 825.
  • Anderes Material auf Anfrage
  • Siegelring RCF IX, axiale Kräfte werden auf der Verjüngung des Metallsiegelrings angewendet und übersetzt in eine Radialdichtungskraft. Außerdem mit erhöhter Vorspannung, ist die Schrägfläche geschlossen und persönlicher Kontakt wird am äußeren Keil erzielt, während die meisten der Bolzenvorspannung als Druckkräfte zwischen die Flanschgesichter auf die Ferse übertragen wird.
• RCF-Entwurf und -überprüfung
  • Yuhong-legierter Stahl erbringt die Berechnungsdienstleistung, die auf ASME-Abschnitt VIII Abteilung 1, 2 und 3. basiert. Auch wir haben die ANSYS-Software Engineers, zum der Analyse zu tun
  • und Entwurfsüberprüfung
  •
