Standardisierte gegrillte Rohrleitung aus Kohlenstoffstahl ASTM A106 Gr.B

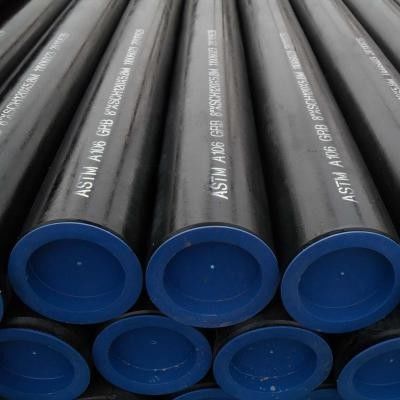

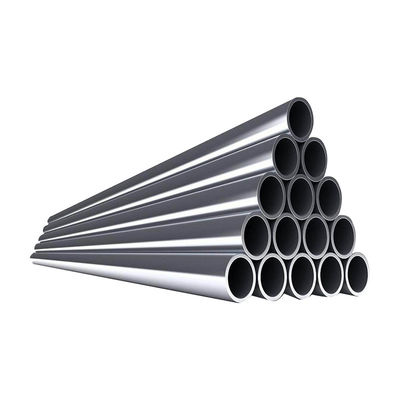

Normalisierte und angelassene nahtlose Rohre aus ASTM A106 Gr.B Kohlenstoffstahl

Unsere nahtlosen Rohre aus ASTM A106 Grade B Kohlenstoffstahl durchlaufen einen strengen Normalisierungs- und Glühwärmebehandlungsprozess zur Optimierung von Kornstruktur und mechanischen Eigenschaften. Dieser kontrollierte thermische Zyklus verfeinert die Mikrostruktur, baut interne Spannungen aus dem Warmwalzen oder Kaltziehen ab und erzielt eine gleichmäßige Härte mit verbesserter Zähigkeit. Der Normalisierungsschritt erhitzt das Rohr über seine kritische Umwandlungstemperatur, gefolgt von einer kontrollierten Luftkühlung, wodurch eine feinkörnige perlitisch-ferritische Struktur entsteht, die ideal für den Einsatz bei hohen Temperaturen bis zu 400 Grad Celsius ist. Das anschließende Glühen verbessert weiter die Duktilität und Bearbeitbarkeit, was diese Rohre zur bevorzugten Wahl für Öl- und Gaspipelines, Raffinerien, petrochemische Anlagen und Kraftwerke macht, wo Zuverlässigkeit unter thermischer Wechselbeanspruchung nicht verhandelbar ist. Jedes Rohr wird mit einem vollständigen Werkszeugnis (EN10204 3.1) geliefert, das die chemische Zusammensetzung, die Ergebnisse mechanischer Prüfungen und die Wärmebehandlungsparameter dokumentiert.

Technische Spezifikationen

Hauptvorteile

• Optimierte Kornstruktur: Die Normalisierung verfeinert grobe Körner, die während des Walzens entstehen, was zu einer homogenen feinkörnigen Mikrostruktur führt, die sowohl die Festigkeit als auch die Duktilität gleichmäßig über die Wanddicke des Rohrs verbessert.
• Spannungsabbau: Der Anlasszyklus baut Restspannungen ab, die während der Umformung entstehen, und minimiert das Risiko von Verzug während der anschließenden Bearbeitung, Schweißung oder thermischen Wechselbeanspruchung im Betrieb.
• Verbesserte Hochtemperaturleistung: Die durch Normalisierung erreichte perlitisch-ferritische Mikrostruktur bietet eine ausgezeichnete Kriechfestigkeit und Dimensionsstabilität bei erhöhten Betriebstemperaturen bis zu 400 Grad Celsius.
• Verbesserte Zähigkeit: Kontrollierte Abkühlraten während der Normalisierung erzeugen eine ausgewogene Kombination aus Härte und Zähigkeit, wodurch das Risiko von Sprödbruch bei tiefen Temperaturen oder dynamischer Belastung reduziert wird.
• Gleichmäßige mechanische Eigenschaften: Die vollständige Wärmebehandlung gewährleistet konsistente Werte für Zugfestigkeit, Streckgrenze und Dehnung über die gesamte Rohrlänge, verifiziert durch zerstörende Probenprüfung gemäß ASTM A106-Anforderungen.
• Überlegene Schweißbarkeit: Normalisiertes Material weist eine ausgezeichnete Schweißbarkeit mit reduzierter Anfälligkeit für Rissbildung in der Wärmeeinflusszone auf, was die Feldverschweißung bei der Pipeline-Installation vereinfacht und die Baukosten senkt.
• Kompatibilität mit Korrosionsschutz: Der spannungsfreie Zustand in Kombination mit optionalen Außenbeschichtungen (3PE, FBE, Kohlenteer-Emaille) bietet umfassenden Schutz gegen atmosphärische Korrosion und Korrosion im Erdreich.

Anwendungen

• Öl- und Gastransport: Onshore- und Offshore-Pipelinesysteme für den Transport von Rohöl, Erdgas und raffinierten Produkten, die eine Hochdruckeindämmung und langfristige Betriebszuverlässigkeit unter zyklischer Belastung erfordern.
• Raffinerie und Petrochemie: Prozessrohrleitungen für Hochtemperatur-Kohlenwasserstoffströme, Dampfleitungen, Wärmetauscheranschlüsse und Ofenrohre in Raffinerie-, Crack- und chemischen Verarbeitungsanlagen weltweit.
• Energieerzeugung: Hauptdampfleitungen, Speisewasserleitungen, Blowdown-Leitungen und Anschlüsse für das Nebenaggregat in Wärmekraftwerken, GuD-Anlagen und Kraft-Wärme-Kopplungsanlagen, die gemäß ASME B31.1 betrieben werden.
• Kessel und Druckbehälter: Überhitzer- und Wiedererhitzerrohre, Economizer-Rohrleitungen und Druckbehälterkomponenten, die gemäß ASME Boiler and Pressure Vessel Code Section I und Section VIII betrieben werden.
• Bauingenieurwesen: Hochhausstützen, Brückenpfahlgründungen und schwere Industrieanlagen, bei denen normalisierte mechanische Eigenschaften Sicherheitsmargen gegen Wind- und seismische Lasten gewährleisten.

Häufig gestellte Fragen

F: Was ist der Unterschied zwischen normalisierender und glühender Wärmebehandlung für Kohlenstoffstahlrohre?
A: Die Normalisierung beinhaltet das Erhitzen des Rohrs auf etwa 900-950 Grad Celsius, oberhalb der oberen kritischen Umwandlungstemperatur, gefolgt von Luftkühlung. Dies erzeugt eine feinkörnige perlitisch-ferritische Struktur mit verbesserter Festigkeit und Zähigkeit. Das Glühen, das in einem niedrigeren Temperaturbereich von 650-720 Grad Celsius durchgeführt und anschließend langsam im Ofen abgekühlt wird, erweicht den Stahl hauptsächlich zur Verbesserung der Bearbeitbarkeit und baut Restspannungen ab. Unser duales Behandlungsverfahren kombiniert beides: Normalisierung zur Kornverfeinerung und Festigkeitsoptimierung, gefolgt von einem kontrollierten Anlassglühen zur Spannungsentlastung und Dimensionsstabilität. Dies liefert ein Rohrprodukt mit ausgewogenen mechanischen Eigenschaften, das ideal für anspruchsvolle Öl- und Gaspipelines ist.

F: Erfordert ASTM A106 Grade B Rohr eine obligatorische Wärmebehandlung nach der Herstellung?
A: Gemäß der Spezifikation ASTM A106/A106M ist für warmgefertigte Rohre keine obligatorische Wärmebehandlung erforderlich. Kaltgezogene Rohre müssen jedoch nach dem letzten Kaltziehgang bei einer Temperatur von 650 Grad Celsius oder höher wärmebehandelt werden, um die Duktilität wiederherzustellen. Wir gehen über die Mindestanforderungen hinaus, indem wir alle unsere nahtlosen A106 Gr.B Rohre unabhängig vom Herstellungsverfahren vollständig normalisieren und anlassen, um überlegene und konsistente mechanische Eigenschaften zu gewährleisten, die die Spezifikationsmindestwerte übertreffen. Diese Mehrwertverarbeitung ist besonders kritisch für Rohre, die für den Einsatz bei hohen Temperaturen über 350 Grad Celsius bestimmt sind oder strengen Inspektionen durch Dritte gemäß NACE MR0175 oder PED 2014/68/EU unterliegen.

F: Wie beeinflusst die Wärmebehandlung die Druckfestigkeit von nahtlosen Kohlenstoffstahlrohren?
A: Die Wärmebehandlung verändert nicht direkt die Druck-Temperatur-Bewertungen, die gemäß ASME B31.3 Process Piping oder B31.4 Pipeline Transportation Systems berechnet werden und die hauptsächlich durch den zulässigen Spannungswert des Materials bei der Designtemperatur bestimmt werden. Die ordnungsgemäße Normalisierung stellt jedoch sicher, dass das Rohr seine volle spezifizierte Mindestzug- und Streckfestigkeit gleichmäßig erreicht, was die Grundlage für die zulässigen Spannungstabellenwerte in den Konstruktionscodes bildet. Minderwertige oder übersprungene Wärmebehandlungen können zu lokalisierten Schwachstellen mit geringerer Festigkeit führen, die unter dem berechneten Bemessungsdruck versagen können. Unsere 100-prozentige ZND-Prüfung in Kombination mit dokumentierten Wärmebehandlungsaufzeichnungen bietet Qualitätssicherung für sicherheitskritische Druckbehälteranwendungen.

F: Welche Dokumentation beweist die Einhaltung der Wärmebehandlung für nahtlose Kohlenstoffstahlrohre?
A: Jede Lieferung enthält ein umfassendes Werkszeugnis (MTC) gemäß EN10204 3.1, das die Rückverfolgbarkeit der Wärmenummer, die vollständige chemische Zusammensetzung durch Spektrometeranalyse, die Ergebnisse mechanischer Prüfungen einschließlich Zugfestigkeit, Streckgrenze, Dehnung und Härtewerte sowie das Zeit-Temperatur-Diagramm des Wärmebehandlungszyklus mit Ofenidentifikation dokumentiert. Für Projekte, die eine erweiterte Verifizierung erfordern, ist eine Zertifizierung nach EN10204 3.2 mit Unterschrift eines unabhängigen Prüfers von anerkannten Stellen wie SGS, Bureau Veritas, TUV, Lloyd's Register oder DNV auf Anfrage erhältlich. Alle Dokumentationen werden in englischer Sprache bereitgestellt und können zur Überprüfung durch den Kunden elektronisch übermittelt werden, bevor die Lieferung freigegeben wird.
