Lösungsmittel Giegelter 316 Edelstahl 90 Grad LR Ellenbogen ASTM A403

Lösungsmittel Giegelter 316 Edelstahl 90 Grad LR Ellenbogen ASTM A403

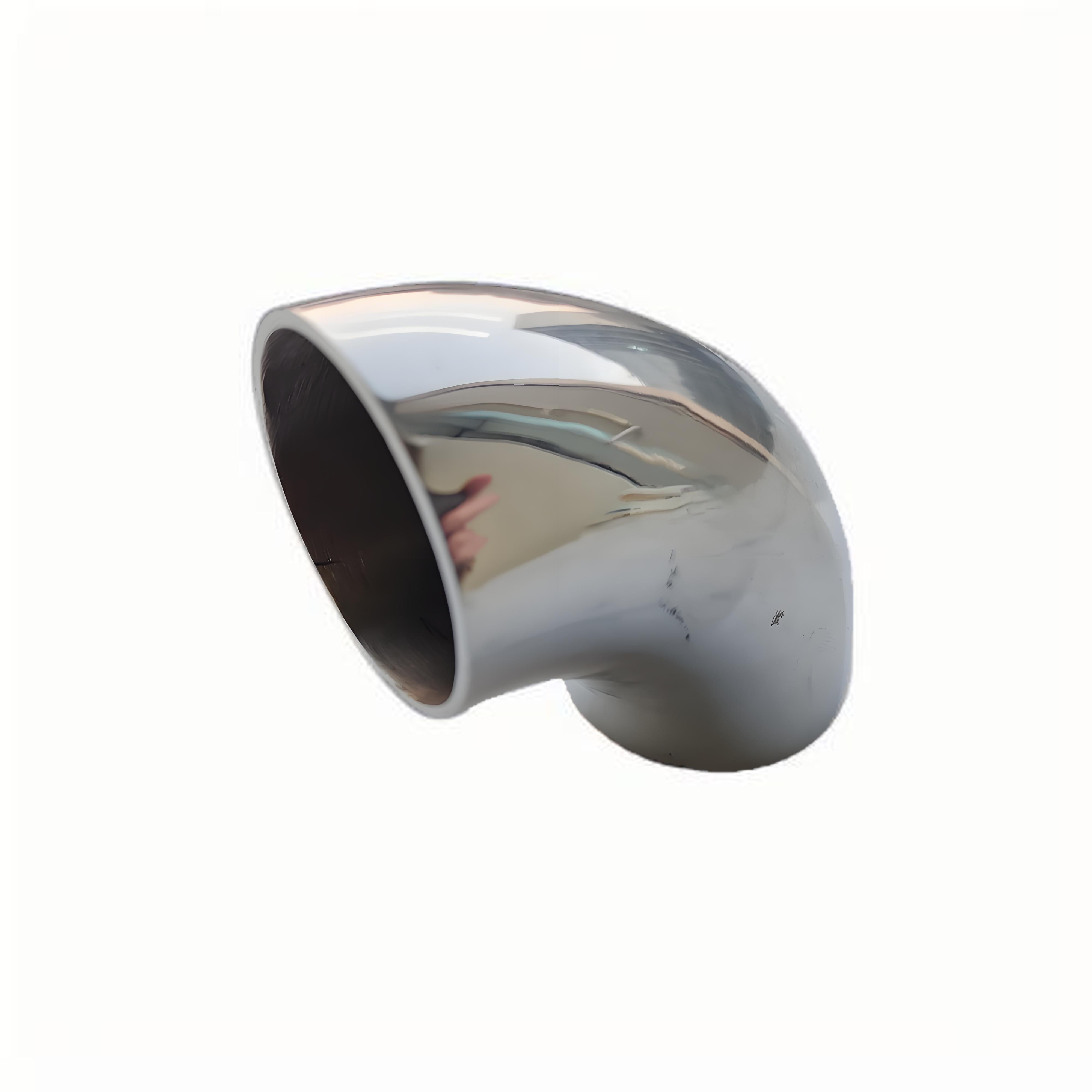

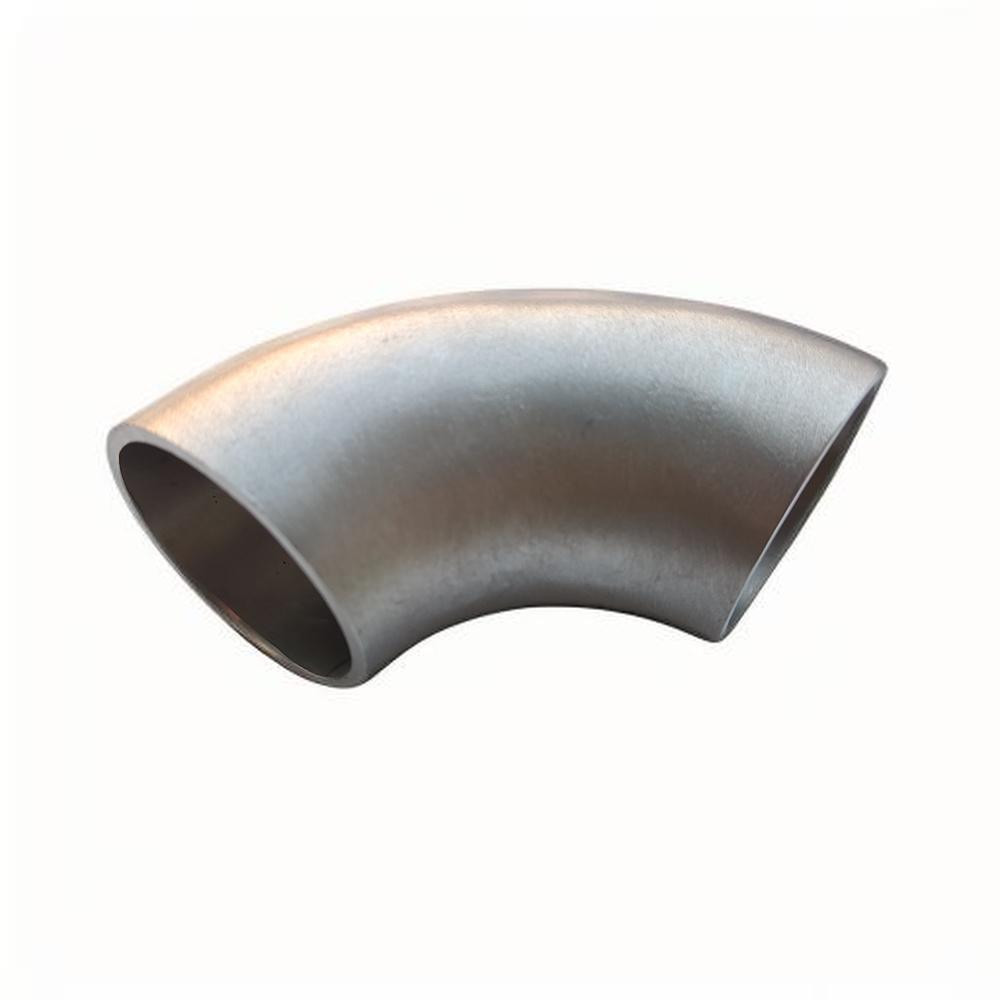

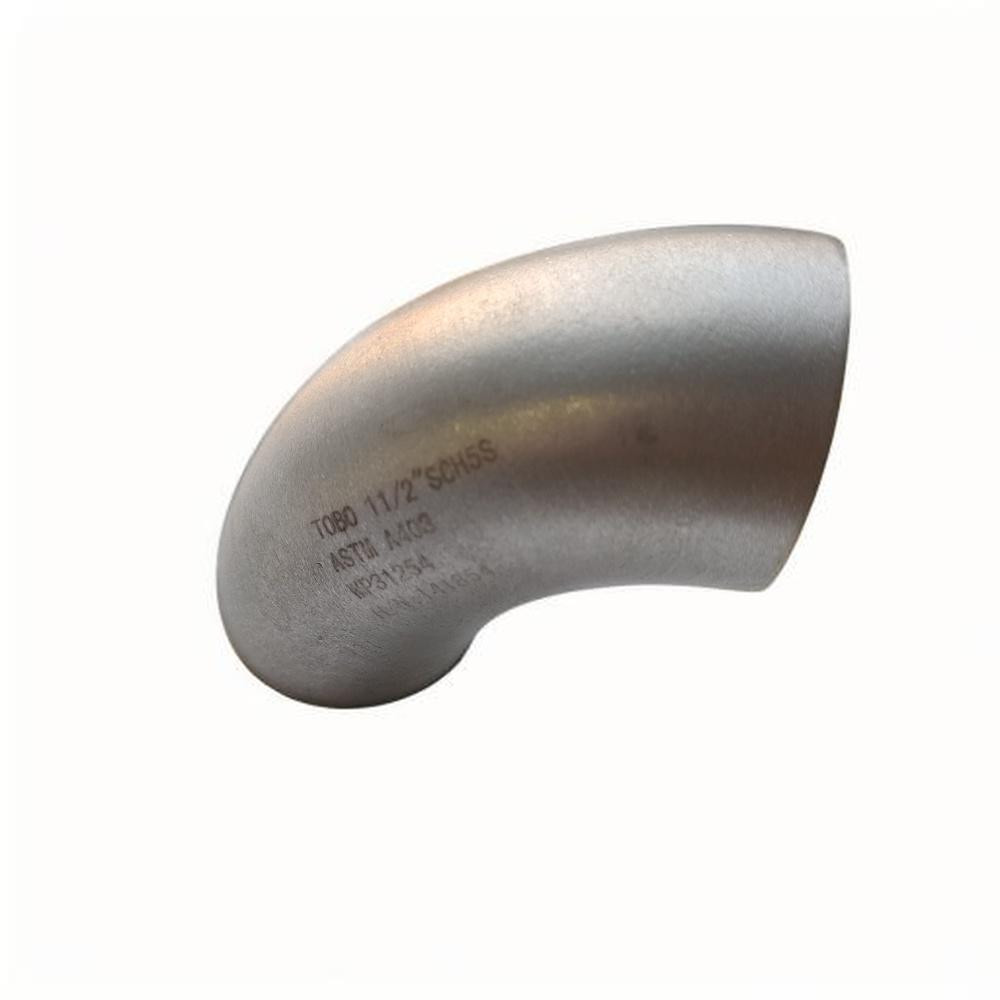

DieLösungsmittel aus rostfreiem Stahl 316 mit 90 Grad langem Radius Ellenbogen, hergestellt in voller Übereinstimmung mitASTM A403 WP316-S, ist für kritische Prozessrohrsysteme ausgelegt, bei denen die Beständigkeit gegen intergranulare Korrosion von größter Bedeutung ist.Auflösungsanheizungswärmebehandlungbei 1040 °C (1904 °F) gefolgt von einer schnellen Wasserablösung lösen Chromkarbid-Verschüttungen auf, die sich bei Schweiß- oder Heißformarbeiten an den Korngrenzen bilden.Diese metallurgische Restaurierung homogenisiert die austenitische Mikrostruktur., das Material wirksam wieder empfindlich macht und seine inhärente Widerstandsfähigkeit gegen intergranulare Angriffe in sauren Prozessumgebungen wiederherstellt.und petrochemischen Anlagen, bei denen Rohrleitungen auf heiße organische Säuren stoßen, oxidierenden Medien und chloridhaltigen Prozessströmen, bietet diese Butt-Weld-Elbow-Fitting die zuverlässige langfristige Integrität, die nicht gegießte Alternativen nicht erreichen können.

Die lange Radiusgeometrie (R=1,5D) dieses gelöschten, aufgeklärten Ellbogens sorgt für eine glatte,allmähliche Änderung der Strömungsrichtung, die die durch Turbulenzen verursachte Erosion und Druckverlust im Vergleich zu Konfigurationen mit kurzem Radius minimiert. Jede ASTM A403-konforme Einrichtung wirdIGC-Prüfung (Intergranular Corrosion)Die Schweißschrauben werden nach ASME B16 bearbeitet.9 AbmessungenFür Ingenieure, die Rohrleitungen nach ASME B31.3 Prozessleitungen oder ASME B31 spezifizieren.1 Stromleitungscodes, stellt diese lösungsgeschmierte 316-Edelstahl-Elbe eine vollständig code-konforme, rückverfolgbare und dokumentierte Anpassung dar.

Technische Spezifikation

Hauptvorteile und Anwendungsbereiche

• Wiederhergestellte Korrosionsbeständigkeit zwischen den Körnern:Das Löschglühen bei 1040°C, gefolgt von einer schnellen Dämpfung, löst die an den Korngrenzen abgefallenen Chromcarbide vollständig auf.zur Wiederherstellung der schützenden Passivschicht aus Chromoxid und zur Beseitigung der Anfälligkeit für intergranulare Angriffe in sauren Medien.
• Validierte IGC-Leistung:Jede Wärmebehandlungssparte wird mit einer kochenden Kupfersulfat-Schwefelsäure-Lösung einer ASTM A262 Practice E Strauss-Prüfung unterzogen.Die Abwesenheit von intergranularem Riss nach 15-stündiger Exposition und 180-Grad-Bekehrungsprüfung liefert einen dokumentierten Nachweis der Re-Sensitizationsbeständigkeit.
• Vollständige Übereinstimmung mit ASTM A403:Der gelöschte Glühölbchen entspricht allen Anforderungen der ASTM A403, einschließlich der chemischen Zusammensetzung (C ≤ 0,08%, Cr 16-18%, Ni 10-14%, Mo 2-3%), der Zugeigenschaften (≥515 MPa UTS, ≥205 MPa YS),und Annahmekriterien für die Abflachungsprüfung.
• Chemische Verarbeitungsanlagen:Wesentlich für Prozessleitungen mit heißer Essigsäure, Ameisensäure, Phosphorsäure,und gemischte organische Säureströme bei Temperaturen bis zu 400°C, bei denen durch intergranulare Korrosion sensibilisierte 316 rostfreien Stahl vorzeitig versagen würde.
• Raffinerien-Wasserverarbeitungseinheiten:Einsatz in Hochdruckreaktor-Abwassersystemen, Fractionator-Overhead-Systemenund Sauerwasser-Reißschaltkreise, bei denen die Kombination aus hoher Temperatur und H2S-haltigen Umgebungen sowohl Lösungsbrennen als auch die Einhaltung der NACE MR0175 erfordert.
• Petrochemische Ethylenanlagen:geeignet für das Ablöswasser, Kaustwaschen, and pygas hydrogenation piping circuits where process-side corrosion combined with external insulation CUI (corrosion under insulation) conditions can drive intergranular attack in non-annealed fittings.
• Arzneimittel und Feinchemie:Ausgewählt für Kühlschleife im Reaktorhaufen, Lösungsmittelrückgewinnungsrohren,und Bereitstellungsüberschriften, bei denen die Batchreinigung mit heißen Säurelösungen ansonsten zu einem Korngrenzschlag in geschweißten oder kaltbearbeiteten Edelstahlkomponenten führen könnte.
• Kernbilanz der Anlage:Verwendung in Hilfskühlwasser, chemische und Volumenkontrolle und Abfallverarbeitungssysteme in Kernkraftwerken,wenn nach den Beschaffungsvorschriften der ASME-Abteilung III ASTM A403-zertifiziertes Material mit voller Rückverfolgbarkeit und IGC-Prüfberichten vorgeschrieben ist.

Häufig gestellte Fragen

F: Warum ist die Lösungsbrennung für 316 in der chemischen Verarbeitung eingesetzte Elbe aus Edelstahl von entscheidender Bedeutung?

A: Bei der Herstellung eines Schweißalbens wird das Material durch die Warmformung in den Sensibilisierungstemperaturbereich von 425-870 °C (800-1600 °F) erhitzt.Chromatome kombinieren sich an den Korngrenzen mit Kohlenstoff und bilden Chromkarbid-Vorfälle (Cr23C6)Diese Niederschläge entleeren die angrenzenden Korngrenzregionen von Chrom unter den für die Passivität von Edelstahl erforderlichen Schwellenwert von 12%.Das Ergebnis ist eine Mikrostruktur, die bei Exposition gegenüber sauren Prozessmedien anfällig für intergranulare Korrosion istDie Lösung, die den Ellenbogen bei 1040°C aufhitzt, löst diese Chromkarbiden wieder in Lösung auf.und die schnelle Wasserlöschung sperrt das Chrom in einer homogenen Verteilung über die gesamte AustenitmatrixOhne diese Wärmebehandlung kann eine chemisch exponierte 316 Ellenbogenverbindung innerhalb weniger Monate nach dem Gebrauch durch Korngrenzangriff versagen, obwohl die Massenmaterialzusammensetzung akzeptabel erscheint.

F: Wie profitiert die Geometrie mit langem Radius von der Prozessleitung im Vergleich zu Ellenbogen mit kurzem Radius?

A: Die lange Radius- (R=1,5D) Lösung gegießene Ellenbogen bietet einen allmählicheren Flussweg Übergang im Vergleich zu der kürzeren R=1,0D Geometrie.Dies führt zu einem um etwa 30% geringeren Druckabfall pro Einbaugruppe, reduzierte Erosionsraten bei Schlamm- oder Partikelbeladenen Strömen und ausreichende gerade Tangenzlänge für eine ordnungsgemäße Röntgenaufnahme des Umfangschweißes.3 und B31.1 für Prozess- und Stromleitungen, es sei denn, Platzbeschränkungen erfordern ausdrücklich einen kurzen Radius.Für chemische Verarbeitungsanlagen, bei denen die Minimierung der Pumpenenergie und die Maximierung der Lebensdauer der Anlagen operative Prioritäten haben, bietet der ASTM A403-Elbogen mit langem Radius über seinen Gegenstück mit kurzem Radius messbare Gesamtbetriebskostenvorteile.

F: Welche Dokumentation ist bei jedem gelöschten, aufgeklärten 316-Edelstahl-Elbogen beiliegen?

A: Jede Ausrüstung wird mit einem umfassenden Zertifizierungspaket nach EN 10204 Typ 3.1 geliefert, das Folgendes umfasst: (1) Analyse der chemischen Zusammensetzung der Herkunftswärme mit Rückverfolgbarkeit bis zum Werkzeugzertifikat,(2) Ergebnisse der Prüfungen der mechanischen Eigenschaften (Zugfestigkeit, Ausfallfestigkeit, Verlängerung bei Bruch und Flächenreduzierung),(3) das Lösungsbrennzeit-Temperaturdiagramm mit Spezifikation des Löschmittels, (4) Prüfbericht ASTM A262 Practice E IGC mit Prüfungsergebnis und Prüfparametern, (5) Prüfbericht zur Prüfung der Übereinstimmung mit den ASME-B16.9-Toleranzen einschließlich OD,Wandstärke, Mittel-zu-Gesicht-Dimension und Schräggeometrie und (6) visueller und oberflächlicher Prüfbericht.Wir stellen zusätzlich die Ergebnisse der Härteprüfung (≤22 HRC max) und eine Bescheinigung über die Konformitätserklärung zur Verfügung, aus der hervorgeht, dass alle Anforderungen an den Sauerbetrieb für diese lösungsgebrannte Ellenbogenanlage erfüllt sind..
